deutsch
3.3

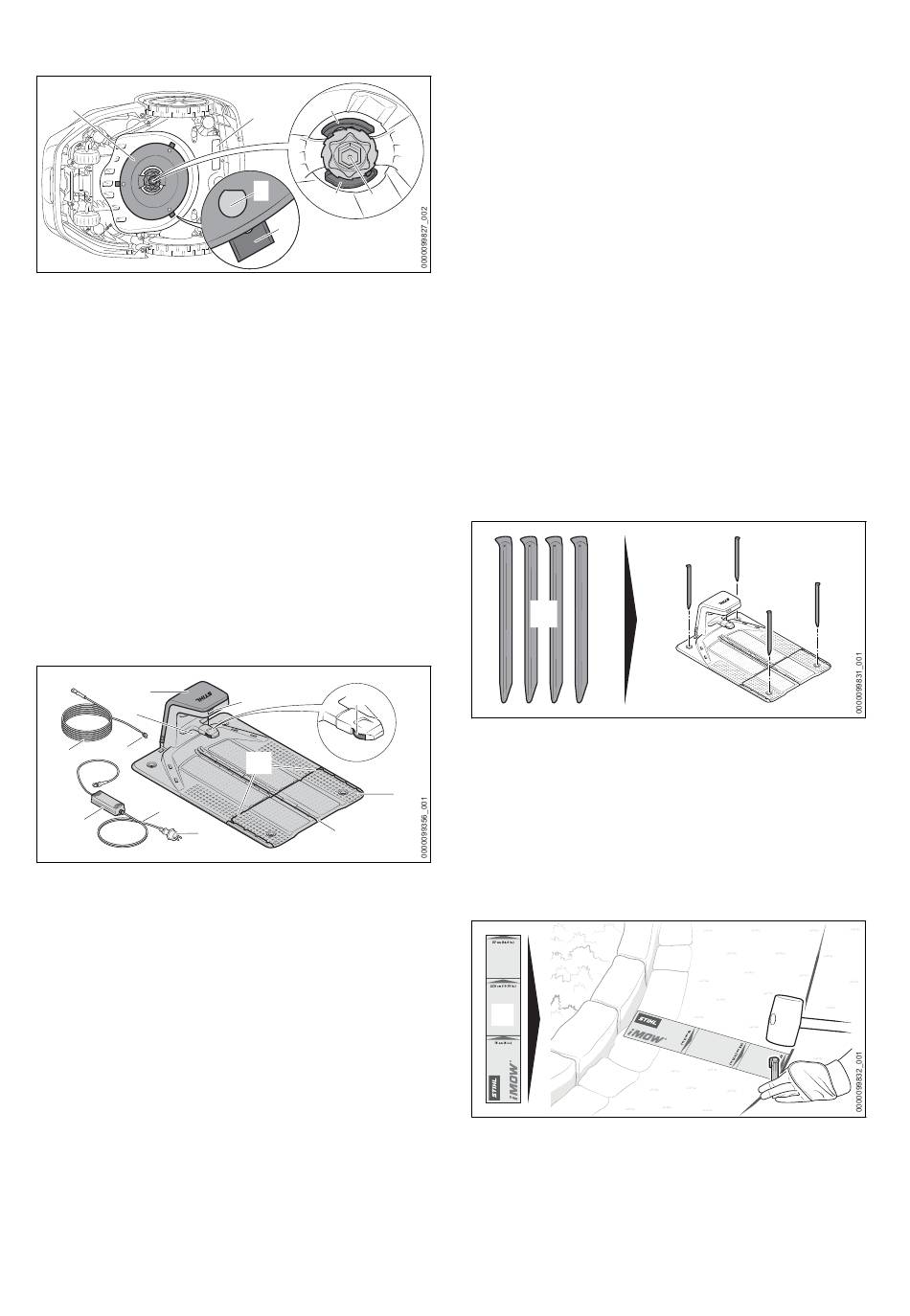

Mähwerk
1
1 Messerscheibe
Die Messerscheibe dient zum Befestigen der
Klingen.
2 L-Bolzen
Die L-Bolzen dienen zum Einhängen der Klin‐
gen.
3 Klingen
Die Klingen mähen das Gras.
4 Hebel
Die Hebel sichern die Mutter.
5 Mutter
Die Mutter befestigt die Messerscheibe.
# Leistungsschild mit Maschinennummer
3.4
Dockingstation und Netzteil
6
#
5
4
2
3
1
1 Netzstecker
Der Netzstecker verbindet die Anschlusslei‐
tung mit einer Steckdose.
2 Anschlussleitung
Die Anschlussleitung verbindet das Netzteil
mit dem Netzstecker.
3 Netzteil
Das Netzteil versorgt die Dockingstation mit
Energie.
4 Ladekabel
Das Ladekabel verbindet das Netzteil mit der
Dockingstation.
5 Stecker
Der Stecker verbindet das Ladekabel mit der
Dockingstation.
4
4
#
2
4
5
3
8
7
11
9
10
6 Haube
Die Haube deckt die Dockingstation ab und
schützt die innenliegende Elektronik.
7 LED
Die LED zeigt den Status der Dockingstation
an.
8 Ladekontakte
Die Ladekontakte verbinden die Dockingsta‐
tion mit dem Mähroboter.
9 Bodenplatte
Die Bodenplatte ist das Fundament der
Dockingstation.
10 Kabelkanal
In den mittig liegenden Kabelkanal wird der
Leitdraht verlegt.
11 Kabelkanal
In den außen liegenden Kabelkanälen wird
der Begrenzungsdraht verlegt.
# Leistungsschild mit Maschinennummer
12
12 Erdnagel
Die vier Erdnägel befestigen die Dockingsta‐
tion am Boden.
3.5
iMOW
Ruler und Installations‐
®
kit
®
iMOW
Ruler
1
1 iMOW
®
Ruler
Das Ruler erleichtert die Drahtverlegung und
dient zur Einhaltung des richtigen Abstands.
3 Übersicht
0458-036-9801-A
