3 Przegląd
2 Trzpienie L
Trzpienie L służą do zawieszania ostrzy.
3 Ostrza
Ostrza koszą trawę.
4 Dźwignia
Dźwignie zabezpieczają nakrętkę.
5 Nakrętka
Nakrętka mocuje tarczę tnącą.
# Tabliczka znamionowa z numerem seryjnym
3.4

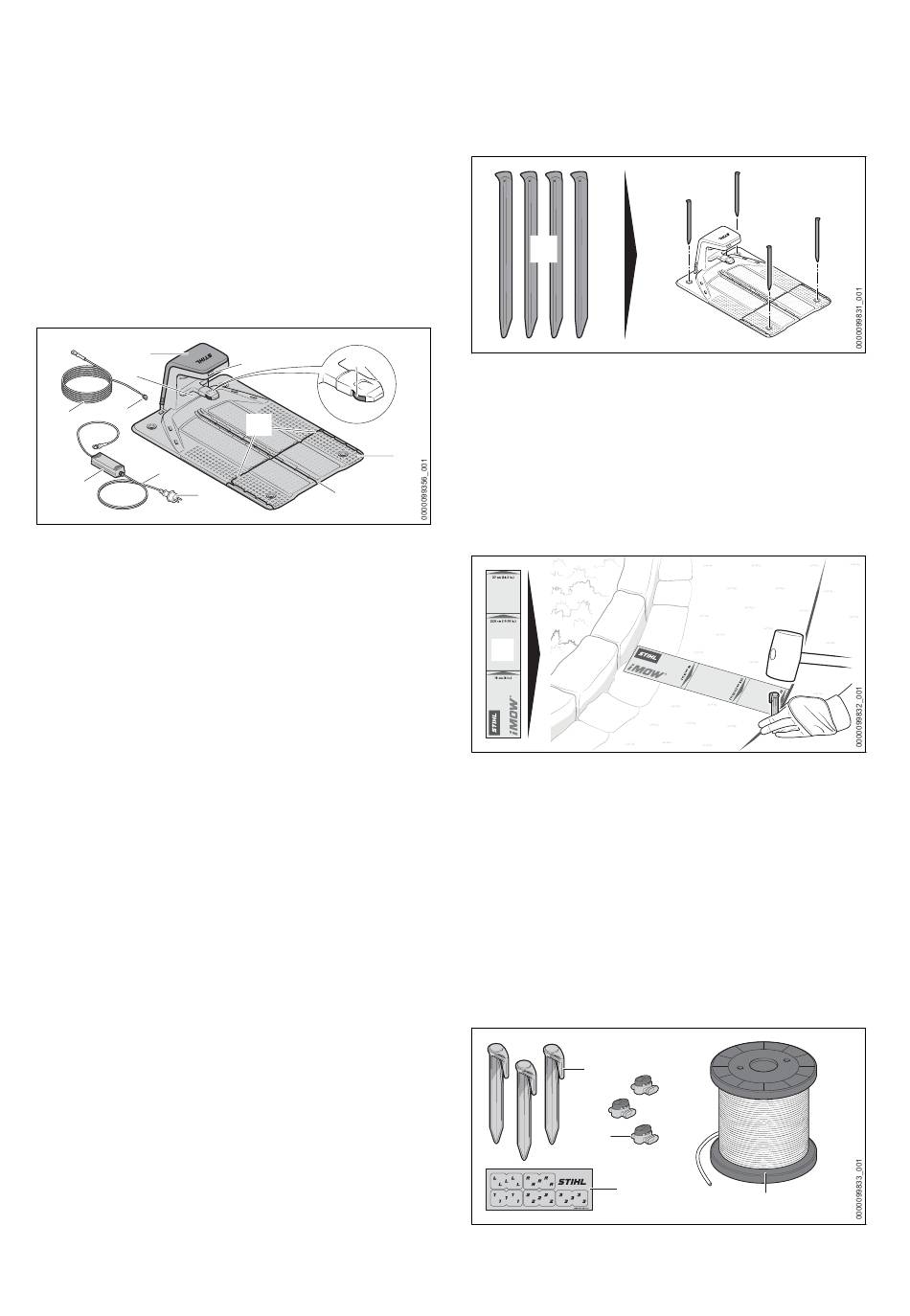

Stacja dokująca i zasilacz
6
#
5
4
2
3
1
1 Wtyczka zasilająca
Wtyczka zasilająca łączy kabel zasilający z
gniazdkiem elektrycznym.
2 Kabel zasilający
Kabel zasilający łączy zasilacz z wtyczką
zasilającą.
3 Zasilacz
Zasilacz służy do zasilania stacji dokującej.
4 Kabel ładowania
Kabel ładowania łączy zasilacz ze stacją
dokującą.
5 Wtyk
Wtyk łączy kabel ładowania ze stacją doku‐
jącą.
6 Pokrywa
Pokrywa osłania stację dokującą oraz chroni
znajdujące się wewnątrz niej podzespoły
elektroniczne.
7 Dioda LED
Dioda wskazująca stan stacji dokującej.
8 Styki ładowania
Styki ładowania łączą stację dokującą z robo‐
tem koszącym.
9 Płyta dolna
Płyta dolna stanowi podstawę stacji dokują‐
cej.
10 Kanalik kablowy
W środkowym kanaliku kablowym należy
umieścić linkę prowadzącą.
0458-036-9801-A
8
7
11
9
10
11 Kanalik kablowy
W zewnętrznych kanalikach kablowych
należy umieścić linkę ograniczającą.
# Tabliczka znamionowa z numerem seryjnym
12
12 Śledzie mocujące
Cztery śledzie służą do zakotwienia stacji
dokującej w podłożu.
3.5
Linijka iMOW
cyjny
®
Linijka iMOW
1
1 Linijka iMOW
®
Linijka ułatwia układanie linek oraz zachowa‐
nie właściwych odstępów.
Zestaw instalacyjny
Zestaw instalacyjny jest niezbędny do rozpoczę‐
cia korzystania z robota koszącego i nie wchodzi
w zakres standardowego wyposażenia robota.
Pasujące zestawy instalacyjne są dostępne jako
akcesoria i występują w różnych wersjach,
dostosowanych do wielkości ogrodu.
1
2
3
polski
i zestaw instala‐
®
4
