česky

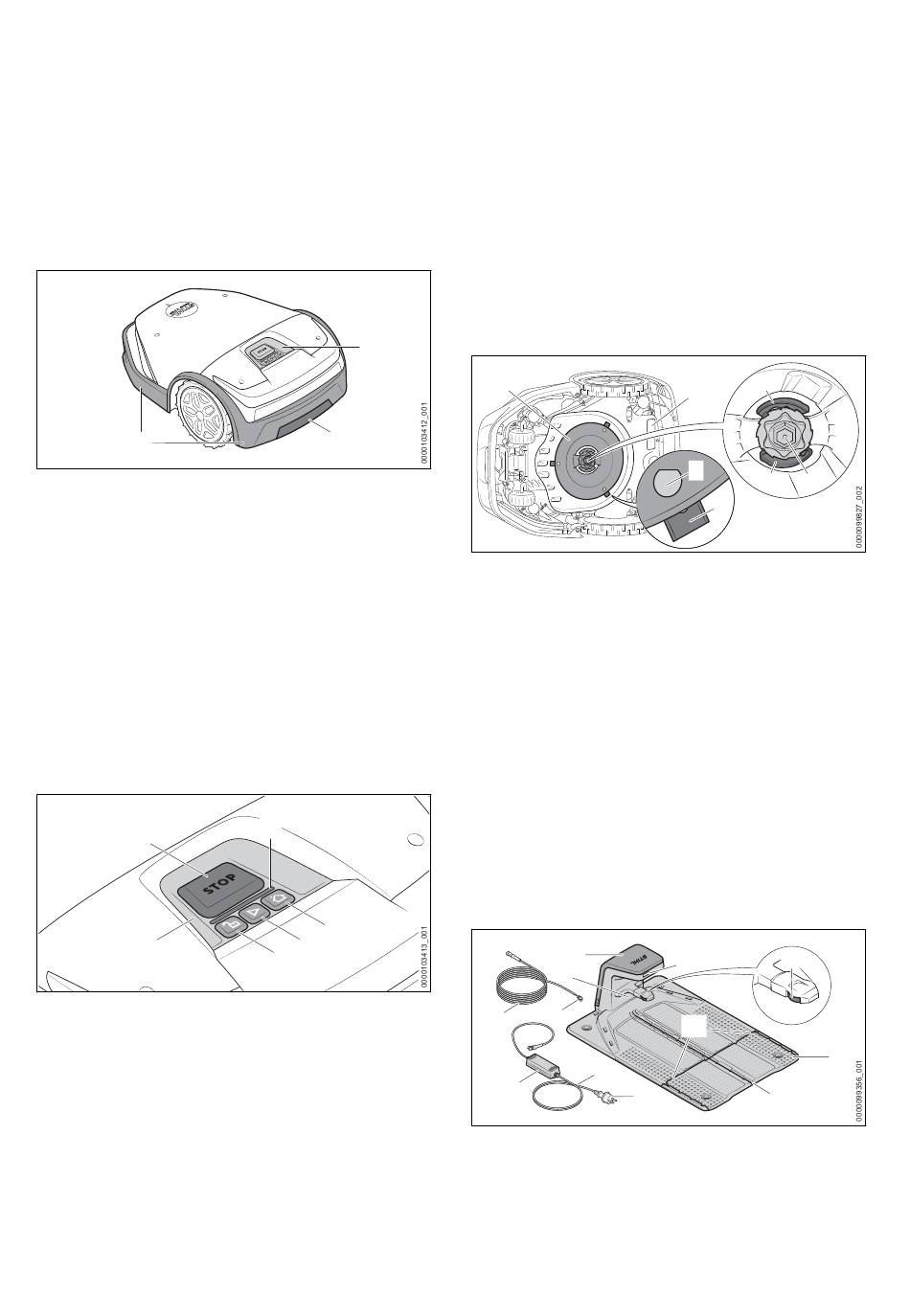

4 Kryt
Kryt je uložen pružinově a pomocí nárazo‐
vého čidla jsou detekovány překážky na žací
ploše.
5 Hnací kola
Hnací kola pohánějí robotickou sekačku.
6 Světelný pás
Světelný pás zobrazuje stav robotické
sekačky.
8
7 Zadní hmatec
Současným uchopením předního a zadního
hmatce lze robotickou sekačku zvednout a
přepravit.
8 Ochranná lišta
Ochranná lišta chrání uživatele před před‐
měty vymršťovanými do výšky a před kontak‐
tem s čepelemi.
9 Ovládací panel
Ovládací panel obsahuje tlačítka a dešťové
čidlo.
3.2
Ovládací panel
2
6
1 Světelný pás
Světelný pás zobrazuje stav robotické
sekačky a signalizuje, kterou kombinaci tlačí‐
tek je třeba stisknout v určité akci.
2 Tlačítko „STOP"
Tlačítko zastaví robotickou sekačku a žací
lištu. Tlačítko slouží také k aktivaci blokace
stroje.
3 Tlačítko „ZÁMEK"
Tlačítko v kombinaci se zobrazenými tlačítky
odjišťuje robotickou sekačku.
426
9
7
1
5
4
3
4 Tlačítko „START"
Tlačítko spouští žací režim.
5 Tlačítko „DOMŮ"
Pomocí tlačítka zajede robotická sekačka
zpět k dobíjecí stanici, nebo přeruší aktuální
žací proces, pokud robotická sekačka stojí v
dobíjecí stanici.
6 Dešťové čidlo
Dešťové čidlo reaguje na vlhkost. Podle
nastavení dokáže robotická sekačka ve svém
žacím plánu zohlednit počasí.
3.3
Žací lišta
1
1 Nožový kotouč
Nožový kotouč slouží k připevnění čepelí.
2 Čepy ve tvaru L
Čepy ve tvaru L slouží k zavěšení čepelí.
3 Čepele
Čepele sekají trávu.
4 Páčka
Páčky zajišťují matici.
5 Matice
Matice upevňuje nožový kotouč.
# Výkonový štítek s výrobním číslem
3.4
Dobíjecí stanice a napájecí
adaptér
6
#
5
4
2
3
1
1 Síťový konektor
Síťová zástrčka spojuje připojovací kabel se
zásuvkou.
3 Přehled
4
#
2
4
5
3
8
7
11
9
10
0458-036-9801-A
