5 Anvend robotplæneklipperen i team
Udlægning af master-dockingstationens (team 1)
afgrænsningshegn
3
1

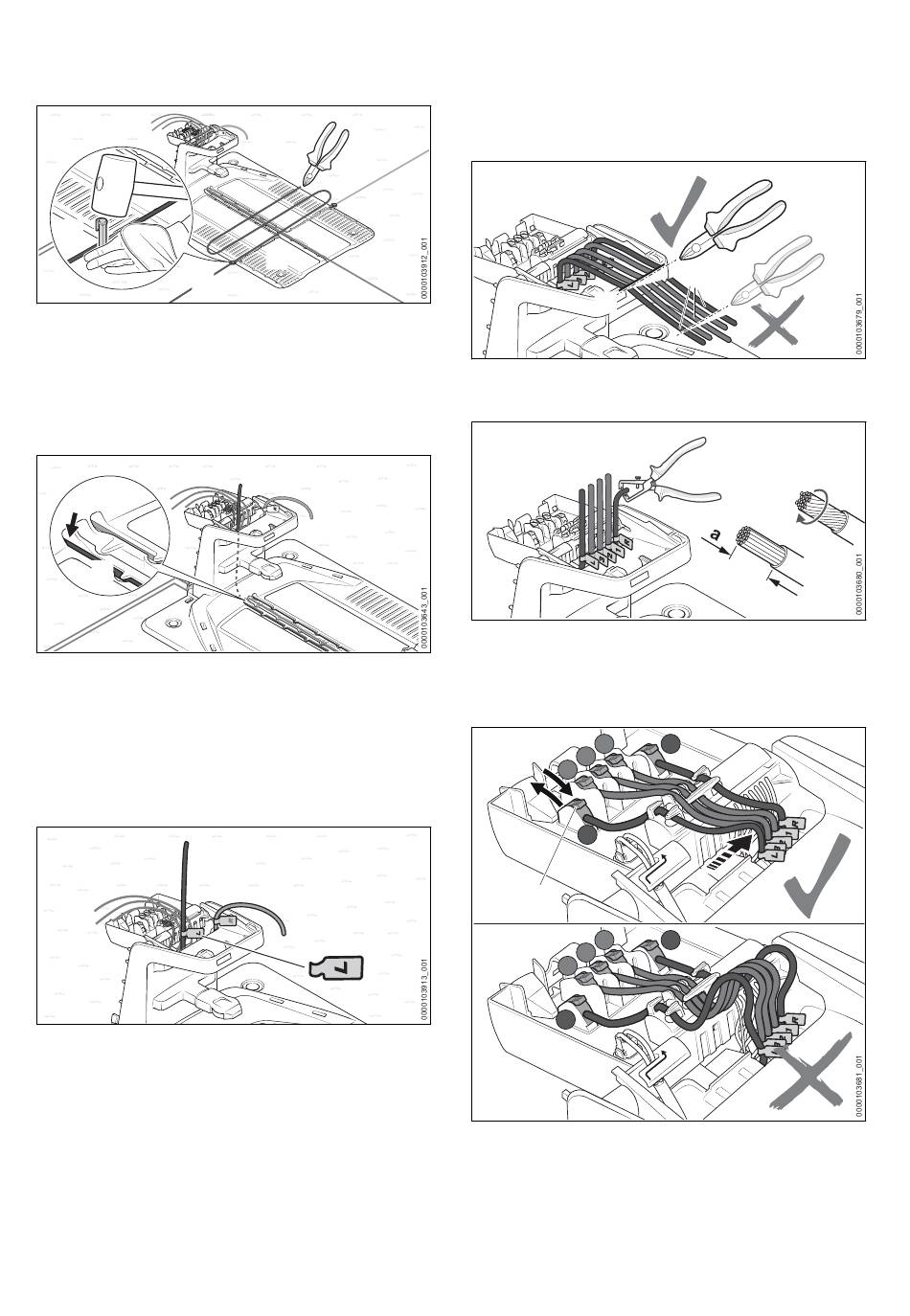

► Fastgør afgrænsningshegnet (1) direkte til
bundpladen (2) på master-dockingstatio‐
nen (team 1) med et fikseringssøm (3).
► Mål med afgrænsningshegnet (1) to sider af
bundpladen ud, og afkort derefter afgræns‐
ningshegnet (1) med en skævbider.
4
1
► Læg afgrænsningshegnet (1) ind i bundpla‐
den, så det ligger fladt i kabelkanalen og hol‐
des fast af krogene.
► Sæt afgrænsningshegnet (1) ind i venstre gen‐
nemføring (4), og før det efter.
Kablets ende (1) skubbes inden i dockingstatio‐
nen opad.
1
► Markér kablets ende (1) i nærheden på huset
med en kabelmarkør (5).
0458-036-9801-A
2
5
5.6
Elektrisk tilslutning af dockin‐
gstationen
5.6.1
Tilslutning af afgrænsningshegnet og
guide-wiren
2
► Spænd kabelenderne (1) let langs kanten, og
afkort dem med en skævbider (2).
► Afisoler kabelenderne i en længde på
a = 10 mm.
► Sno kabeltrådene, så er ikke er nogen enkelte
kabeltråde, der stikker ud.
1
2
3
L
3
1
2
3
L
► Tildel kabelenderne med påskrift til de pågæl‐
dende klemmer.
► Klap tapperne (3) til de pågældende klemmer
bagud.
dansk
1
R
R
325
