magyar
5.6
Dokkolóállomás elektromos
csatlakoztatása

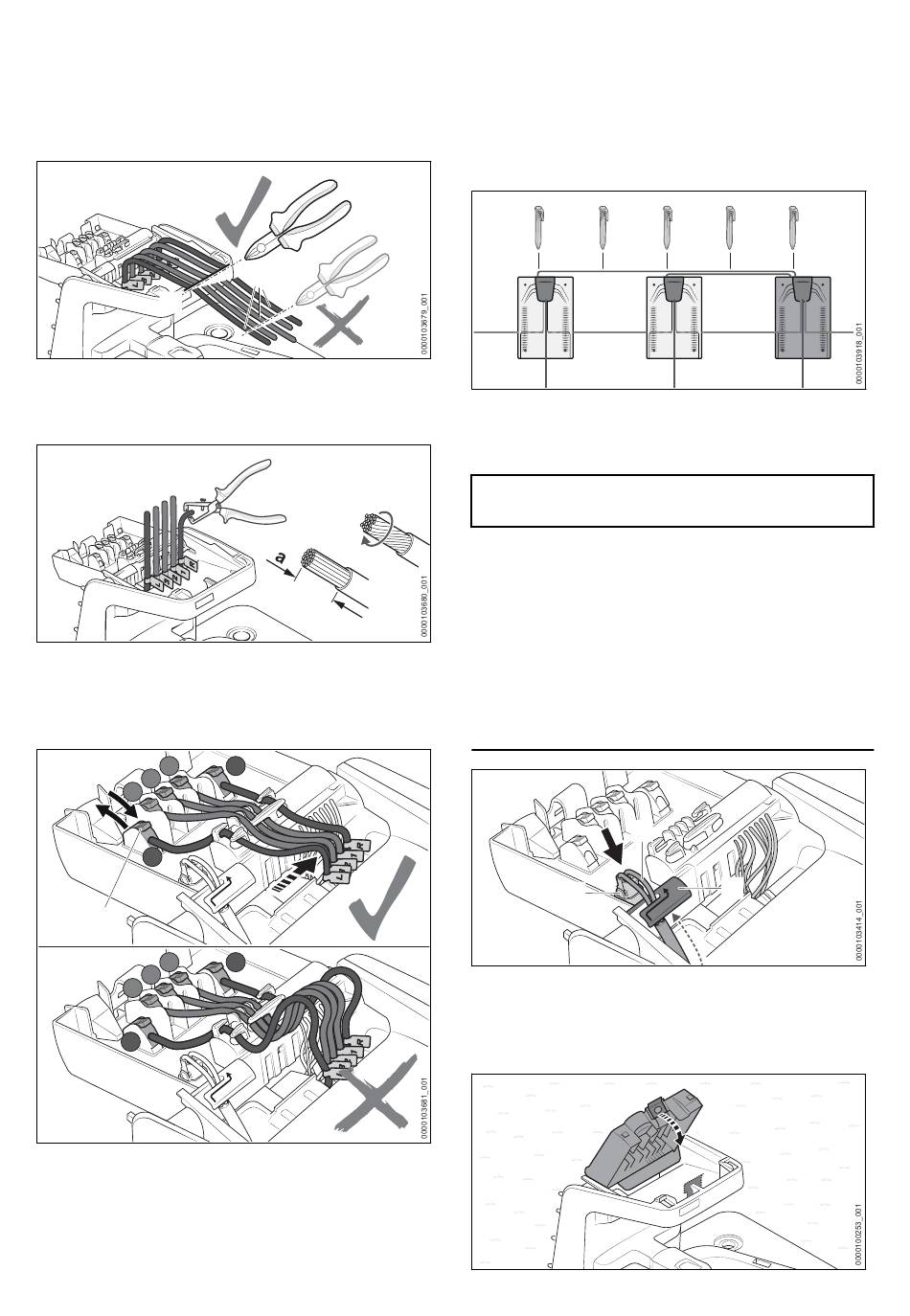

5.6.1
Határoló huzal és vezető huzal csatla‐
koztatása
2
► Kissé feszítse meg a huzalvégeket (1), és az
él (2) mentén oldalcsípő fogóval vágja le a
megfelelő hosszúságúra.
► Szigetelje le a huzalvégeket a = 10 mm hosz‐
szúságban.
► Csavarja össze a huzalszálakat úgy, hogy
egyetlen huzalszál se lógjon ki.
1
2
3
L
3
1
2
3
L
► A feliratos huzalvégeket párosítsa össze az
adott kapcsokkal.
► A megfelelő kapocs karját (3) hátrafelé hajtsa
fel.
504
1
R
R
5 Robotfűnyíró használata csapatban
► Vezesse be a leszigetelt huzalvéget a megfe‐
lelő kapocsba (3), és a kar lezárásához újra
hajtsa előre.
► Rögzítse a határoló huzalokat és a vezető
huzalokat a kábeltartókban úgy, hogy ne ala‐
kuljanak ki kábelhurkok.
► Rögzítse a dokkolóállomások mögötti vezető
huzalokat rögzítőszögekkel.
5.6.2
Töltőkábel csatlakoztatása
TUDNIVALÓ
■ A töltőkábel dugaszos csatlakozói összesze‐
relt állapotban védve vannak a szennyeződés
ellen, pl. por és piszok ellen. Amennyiben a
dugaszos csatlakozások szennyezettek, bekö‐
vetkezhet a dokkolóállomás üzemzavara.
► Óvja a nyitott dugaszos csatlakozókat a
szennyeződéstől.
► A szennyezett dugaszos csatlakozókat úgy
tisztítsa, ahogy a jelen használati utasítás‐
ban található.
1
3
► Rögzítse a töltőkábelt (1) a kábeltartóban (2).
► Dugja be a dugaszt (3).
A dugasz (3) mindkét oldalon hallhatóan és
érezhetően bekattan.
2
4
0458-036-9801-A
