5 Ruohonleikkuurobotin käyttö Teamissä

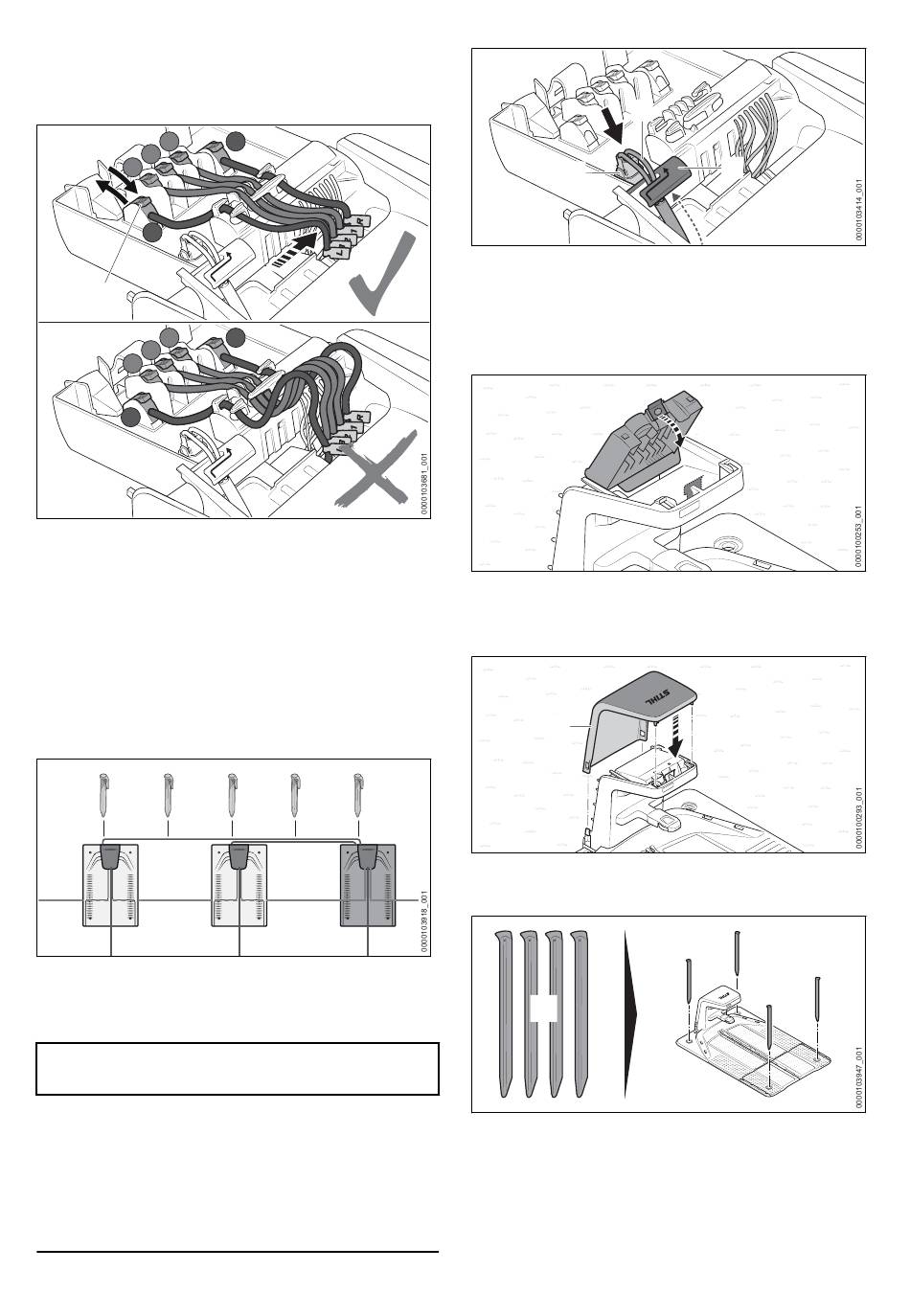

► Kuori langan päät a = 10 mm:n pituisiksi.
► Kierrä lankasäikeet niin, ettei yksikään yksittäi‐
nen lankasäie työnny ulos.
1
2
3
L
3
1
2
3
L
► Määritä merkittyjen johtojen päät vastaaviin
liittimiin.
► Avaa vastaavan kiinnikkeen vipu (3) taakse‐
päin.
► Työnnä kuorittu johtimen pää vastaavaan liitti‐
meen ja käännä vipu (3) jälleen eteenpäin sul‐
keaksesi sen.
► Kiinnitä rajauslangat ja ohjauslangat kaapelin‐
pidikkeisiin siten, että ne eivät muodosta kaa‐
pelisilmukoita.
► Kiinnitä ohjauslangat telakointiasemien taakse
kiinnitysnauloilla.
5.6.2
Latauskaapelin yhdistäminen
HUOMAUTUS
■ Latauskaapelin pistokeliitännät on asennet‐
taessa suojattu likaantumiselta, esim. pölyltä
ja lialta. Jos pistokeliitännät ovat likaiset, tela‐
kointiasemassa saattaa esiintyä häiriöitä.
► Suojaa avoimet pistokeliitännät lialta.
► Puhdista likaantuneet pistokeliitännät
tämän käyttöohjeen kuvauksen mukaisesti.
0458-036-9801-A
R
R
1
3
► Kiinnitä latauskaapeli (1) kaapelipidikkee‐
seen (2).
► Kytke pistoke (3) paikalleen.
Pistoke (3) kytkeytyy kuuluvasti ja selvästi
molemmilta puolilta.
► Taita suojus (4) eteenpäin.
Suojus (4) kytkeytyy paikalleen kuuluvasti ja
tuntuvasti.
5
► Aseta kupu (5) paikalleen.
Kupu (5) napsahtaa kuuluvasti paikalleen.
6
► Kiinnitä kaikki telakointiasemat maahan nel‐
jällä maanaulalla (6).
Kytke kaikkien muiden telakointiasemien lataus‐
kaapelit tässä luvussa kuvatulla tavalla.
suomi
2
4
267
