5 Использование робота-газонокосилки в группе
5.5
Прокладывание ограничи‐
тельного провода
5.5.1
Прокладывание ограничительного
провода
Прокладывание ограничительного провода до
направляющих кабелей

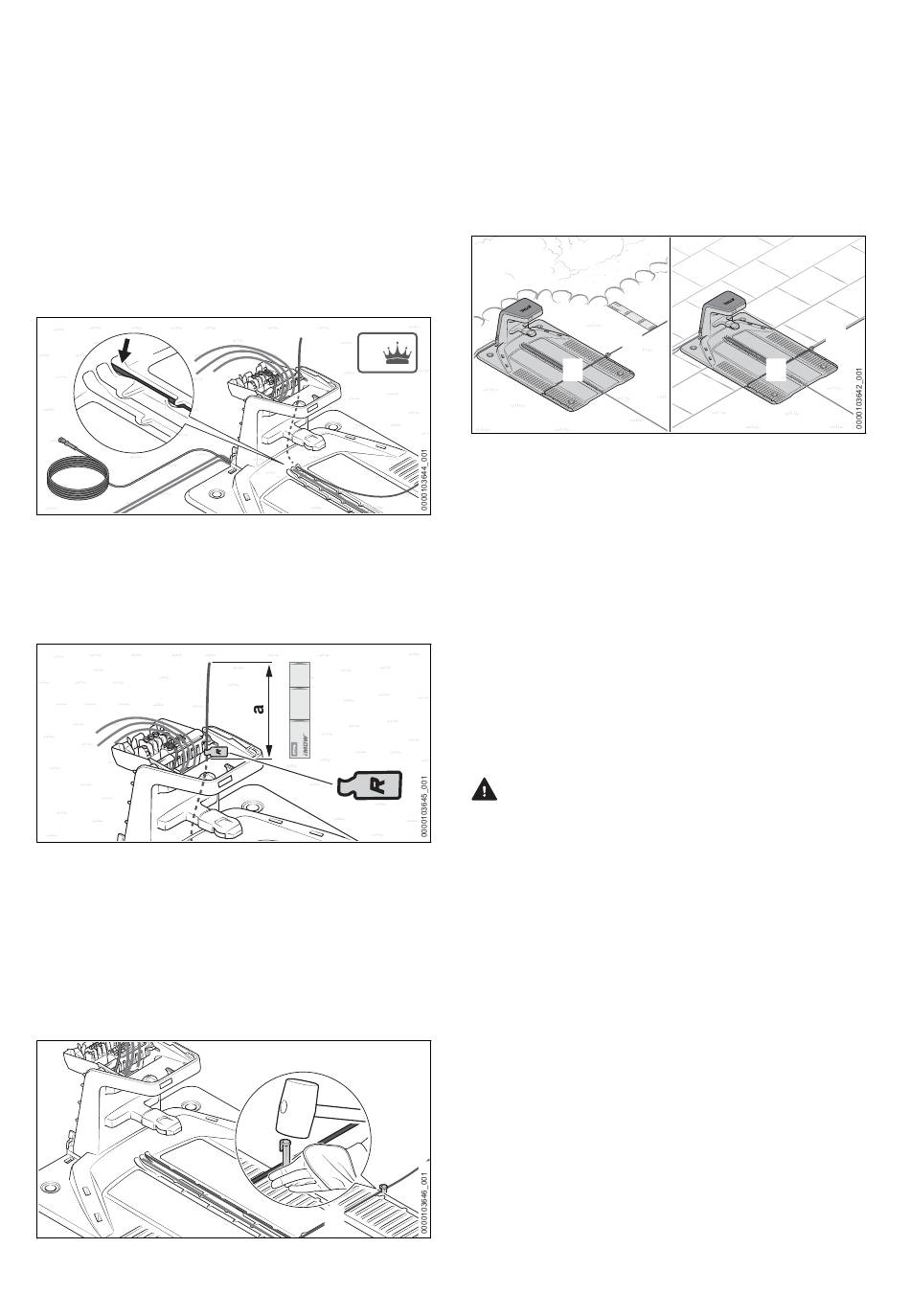

Главная док-станция (группа 1) служит исход‐
ной точкой для прокладки ограничительного
провода. Ограничительный провод проклады‐
вается по часовой стрелке.
2
► Вставить начало жилы (1) в правое отвер‐
стие (2) и подтянуть.
Ограничительный провод (1) продвинется
вверх, внутрь главной док-станции
(группа 1).
1
► Подтягивать ограничительный провод (1)
до тех пор, пока сверху он не будет высту‐
пать вверх на участке a = 37 см (длина:
®
1x iMOW
Ruler).
► Маркировать начало жилы (1) рядом с кор‐
пусом с помощью кабельного маркера (3).
Маркировка облегчит дальнейшее подклю‐
чение к нужной клемме.
4
0458-036-9801-A
1
1
37 cm (14.5 in.)
27,5 cm (10.75 in.)
15 cm (6 in.)
3
5
1
► Проложить ограничительный провод (1) в
плите основания (4) таким образом, чтобы
он ровно располагался в кабельном канале
и был зафиксирован крючком.
► Зафиксировать ограничительный про‐
вод (1) непосредственно на плите основа‐
ния (4) главной док-станции с помощью
фиксирующего гвоздя (5).
1
4
► Проложить ограничительный провод (1)
так, чтобы были выполнены следующие
условия:
– Ограничительный провод (1) отведен
в сторону от плиты основания (4), с рас‐
стоянием 37 см (длина: 1 шаблон для
измерения iMOW
вдоль доступной для движения прибора
зоны.
– Ограничительный провод отведен в сто‐
рону от плиты основания (4), вдоль
доступной для движения прибора зоны.
Прокладка точки включения для направляю‐
щих кабелей
УКАЗАНИЕ
■ Чтобы не повредить кабели при работах по
уходу за газоном или во время игры, их
необходимо прокладывать под травяным
покровом.
pyccкий
1
4
®
) до препятствий,
629
