polski

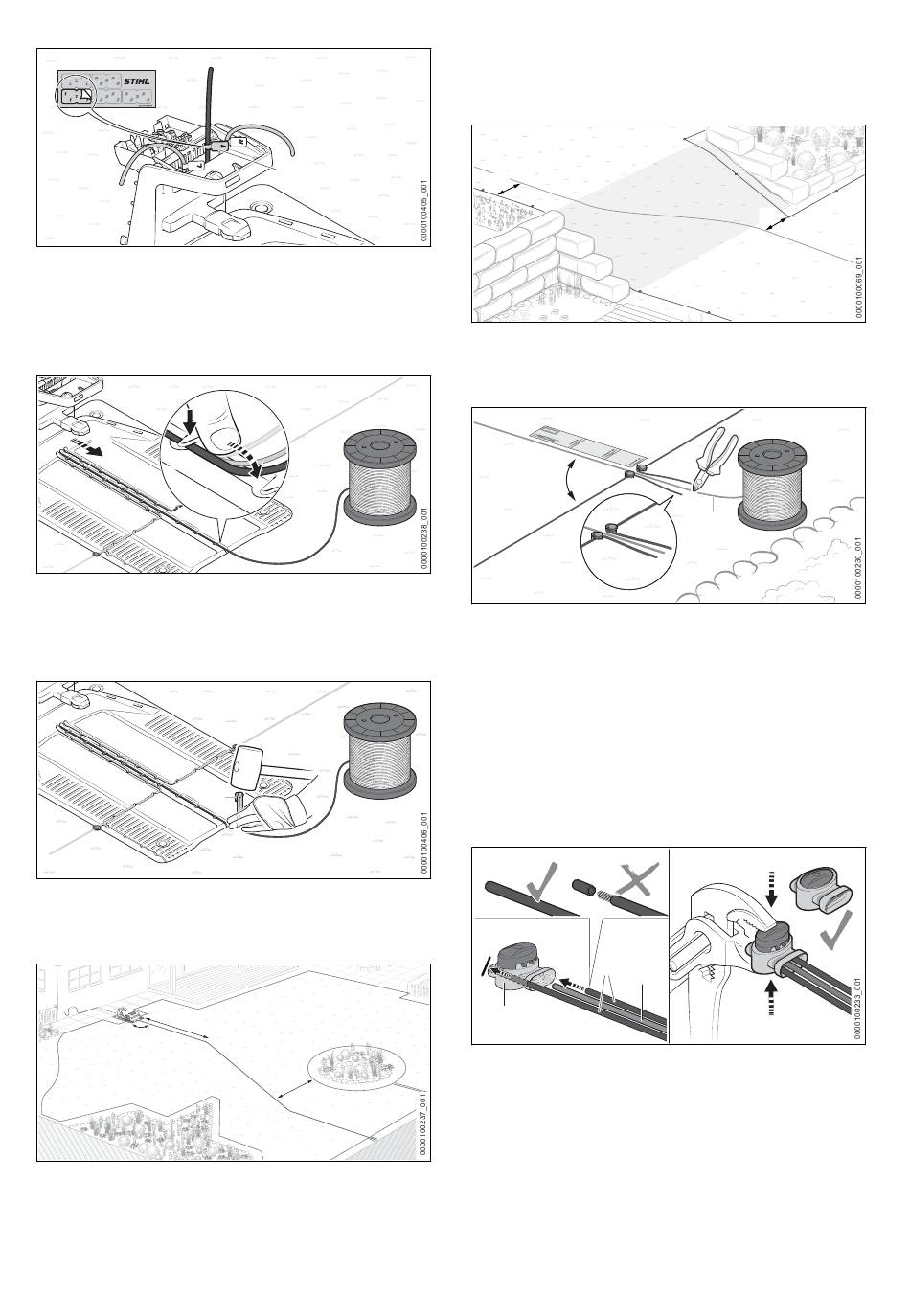

► Linkę prowadzącą (1) oznaczyć pasującym
znacznikiem kablowym (3), umieszczając go
jak najbliżej obudowy.
Takie oznaczenie ułatwi późniejsze podłącze‐
nie do właściwego zacisku.
1
4
► Linkę prowadzącą (1) poprowadzić w płycie
dolnej w taki sposób, aby leżała płasko
w kanaliku kablowym i była przytrzymywana
haczykami (4).
5
► Linkę prowadzącą (1) przymocować tuż przy
płycie dolnej (5) za pomocą szpilki mocują‐
cej (6).
b
90°
► Linkę prowadzącą (1) na odcinku b = 2 m pro‐
wadzić ze stacji dokującej pod kątem pros‐
tym (90°), w kierunku koszonej powierzchni.
► Ułożyć linkę prowadzącą (1) w kierunku pętli
z linki (7) znajdującej się przy krawędzi koszo‐
720
1
3
1
6
8
1
c
7
6 Używanie robota jako pojedynczego urządzenia
nej powierzchni. Odstęp od otaczającej linki
ograniczającej (8) musi wynosić co najmniej
c = 27,5 cm.
c
► Na pochyłościach układać linkę prowadzącą
po skosie. Odstęp od linki ograniczającej musi
wynosić co najmniej c = 27,5 cm.
90°
► Linka prowadząca (1) powinna na odcinku
wynoszącym co najmniej 37 cm (1x długość
®
linijki iMOW
) zostać poprowadzona prosto
i pod kątem prostym (90°) do pętli (7).
► Poprowadzić linkę prowadzącą (1) przez śro‐
dek wytyczonej pętli (7).
► Na końcu pętli (7) przeciąć linkę prowa‐
dzącą (1) szczypcami bocznymi, a następnie
przyciąć wszystkie końcówki linek na tę samą
długość.
8
1
9
► Końcówki linek ograniczających (8) i linki pro‐
wadzącej (1) wsunąć do oporu w łącznik
linki (9).
Nie wolno usuwać izolacji z końcówek linki.
► Łącznik linki (1) ścisnąć szczypcami do oporu.
c
7
1
0458-036-9801-A
