português
1 Faixa luminosa
A faixa luminosa indica o estado do robô cor‐
tador de relva e mostra a combinação de
teclas que tem de ser usada para uma deter‐
minada ação.
2 Tecla de pressão "STOP"
A tecla de pressão faz parar o robô cortador
de relva e o mecanismo de corte. A tecla de
pressão também serve para ativar o bloqueio
da máquina.
3 Tecla de pressão "CADEADO"
A tecla de pressão desbloqueia o robô corta‐
dor de relva juntamente com uma combina‐
ção de teclas que é mostrada.
4 Tecla de pressão "START"
Esta tecla de pressão inicia a operação de
corte.
5 Tecla de pressão "CASA"
A tecla de pressão faz o robô cortador de
relva voltar à estação de carga ou cancela a
ordem de corte atual se o robô cortador de
relva se encontrar na estação de carga.
6 Sensor de chuva
O sensor de chuva reage à humidade.
Dependendo da configuração, o robô corta‐
dor de relva poderá contemplar as condições
atmosféricas no seu plano de corte.

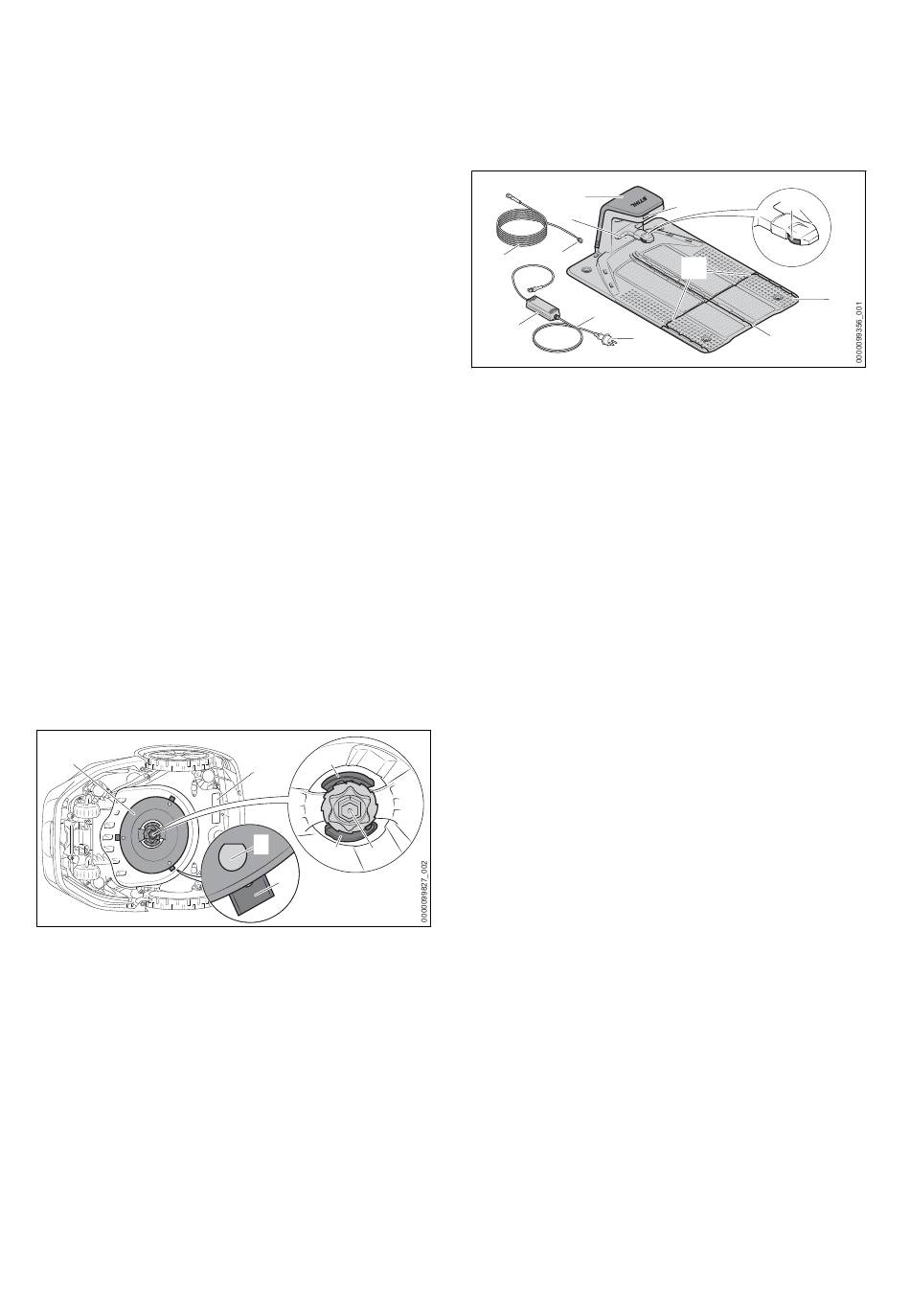

3.3
Mecanismo de corte
1
1 Disco de lâminas
O disco de lâminas destina-se à fixação das
lâminas.
2 Pernos em L
Os pernos em L servem para engatar as
lâminas.
3 Lâminas
As lâminas cortam a relva.
4 Alavanca
As alavancas prendem a porca.
5 Porca
A porca prende o disco de lâminas.
546
4
#
2
4
5
3
# Placa de identificação com o número da
máquina
3.4
Estação de carga e fonte de
alimentação
6
#
5
4
2
3
1
1 Ficha de rede
A ficha de rede liga a linha de conexão a uma
tomada.
2 Linha de conexão
A linha de conexão liga a fonte de alimenta‐
ção à ficha de rede.
3 Fonte de alimentação
A fonte de alimentação alimenta a estação de
carga com corrente.
4 Cabo de carregamento
O cabo de carregamento liga a fonte de ali‐
mentação à estação de carga.
5 Ficha
A ficha liga o cabo de carregamento liga à
estação de carga.
6 Tampa
A tampa tapa a estação de carga e protege o
sistema eletrónico no interior.
7 LED
O LED mostra o estado da estação de carga.
8 Contactos de carregamento
Os contactos de carregamento ligam a esta‐
ção de carga ao robô cortador de relva.
9 Placa do chão
A placa do chão é o fundamento da estação
de carga.
10 Conduta de cabo
A conduta de cabo no meio da placa serve
para colocar o fio-guia nela.
11 Conduta de cabo
As condutas de cabo nas extremidades da
placa servem para colocar o fio limitador.
# Placa de identificação com o número da
máquina
3 Vista geral
8
7
11
9
10
0458-036-9801-A
