6 Robotfűnyíró használata egyetlen eszközként
6.6

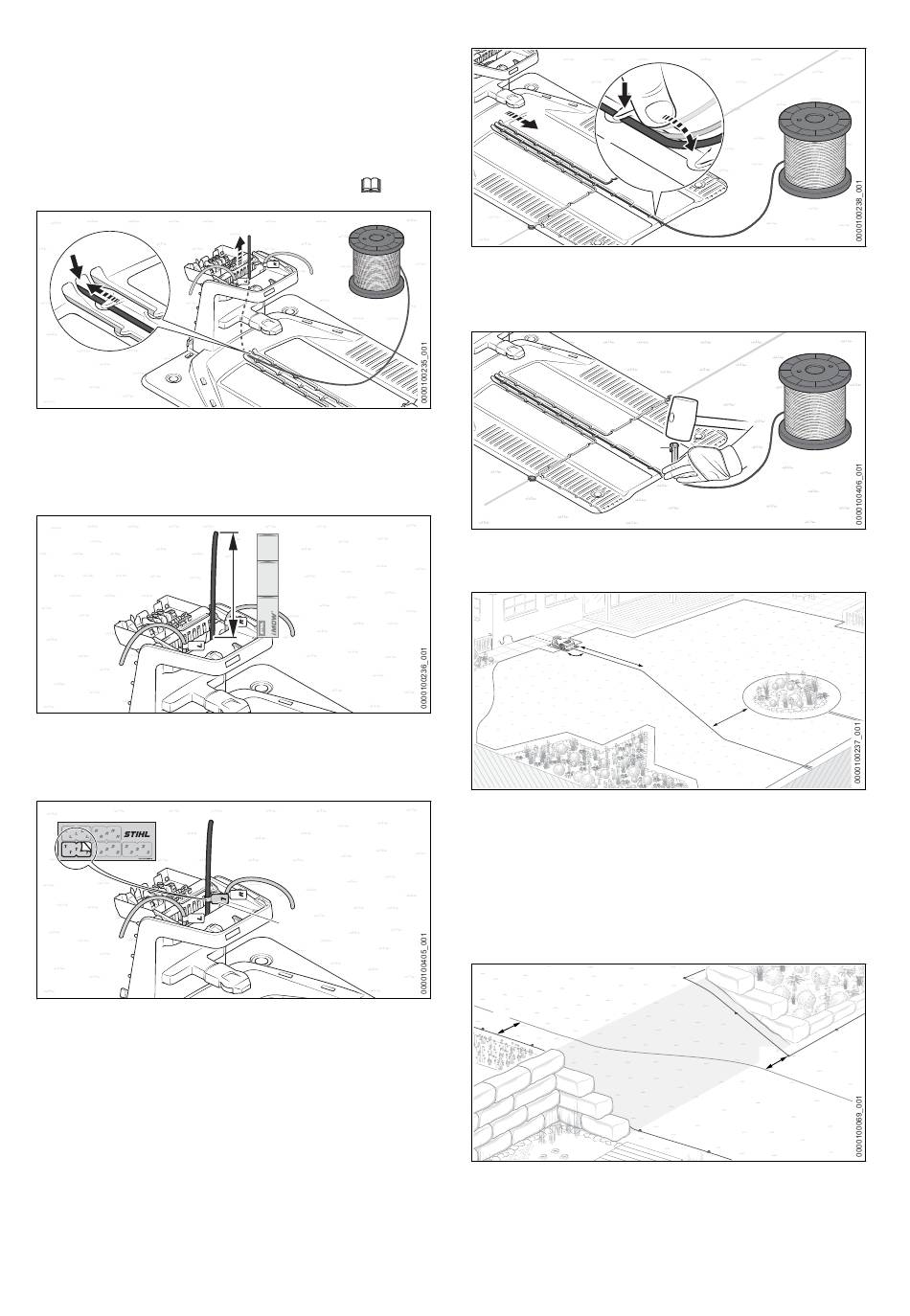

Vezető huzal elhelyezése
6.6.1
Vezető huzal elhelyezése
Már a határoló huzal elvezetésekor figyelembe
kell venni az összes vezető huzal helyzetét.
► Vegye figyelembe a vezető huzal elhelyezé‐
sére vonatkozó általános előírásokat
2
► A vezető huzal (1) kezdetét dugja a középső
átvezetésbe (2), és vezesse utána a huzalt.
A vezető huzal (1) a dokkolóállomás belsejé‐
ben felfelé tolódik.
► Addig vezesse utána a vezető huzalt (1), hogy
a = 37 cm hosszúságban (hosszúság:
®
1x iMOW
Ruler) felfelé túlnyúljon.
► A vezető huzalt (1) a ház közelében jelölje
meg a megfelelő kábeljelölővel (3).
A jelölés megkönnyíti később a helyes
kapocshoz történő csatlakoztatást.
0458-036-9801-A
6.4.2.
1
37 cm (14.5 in.)
27,5 cm (10.75 in.)
a
15 cm (6 in.)
1
3
1
4
► A vezető huzalt (1) úgy helyezze el a fenékle‐
mezben, hogy laposan feküdjön a kábelcsator‐
nában, és rögzítse a kampó (4).
5
► Rögzítse a vezető huzalt (1) közvetlenül a
fenéklemezen (5) egy rögzítőszeggel (6).
b
90°
► A vezető huzalt (1) b = 2 m hosszon egyene‐
sen és merőlegesen (90°) kell a dokkolóállo‐
mástól a fűnyírási területbe vezetni.
► A vezető huzalt (1) a drótfülig (7) a fűnyírási
terület peremén kell vezetni. A körben futó
határoló huzaltól (8) mért távolságnak lega‐
lább c = 27,5 cm-nek kell lenni.
c
► Az akasztókban a vezető huzalt átlósan kell
elhelyezni. A határoló huzaltól mért távolság‐
nak legalább c = 27,5 cm-nek kell lenni.
magyar
1
6
8
1
c
7
c
527
