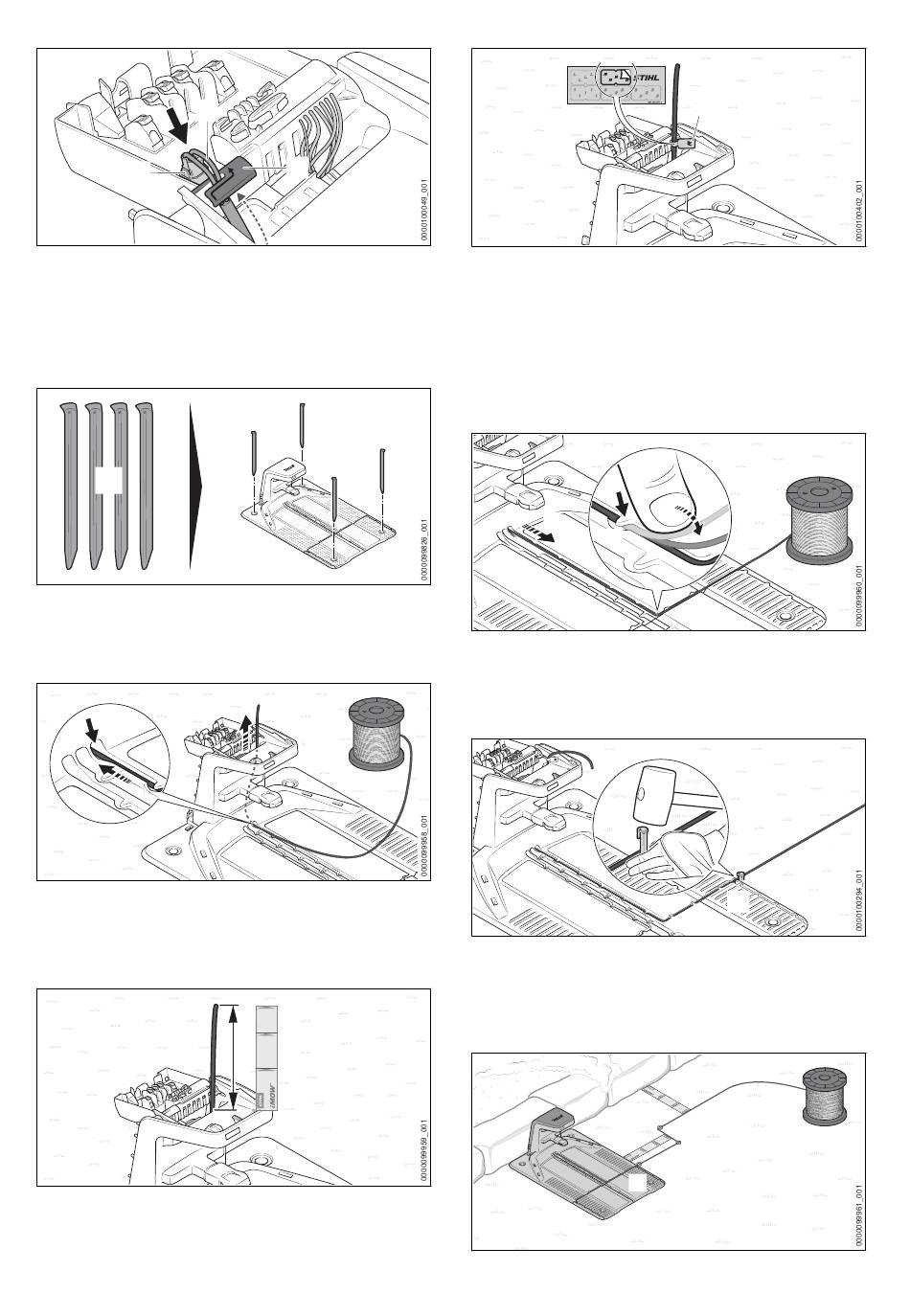

► Umieścić kabel ładowania (6) w uchwycie (7).
► Podłączyć wtyk (4).
Wtyk (4) słyszalnie i wyczuwalnie zablokuje
się po obu stronach.
Kotwienie stacji dokującej
8
► Za pomocą czterech śledzi mocujących (8)
zakotwić stację dokującą w podłożu.
Doprowadzanie linki ograniczającej
10
► Włożyć początek linki (9) do przepustu po pra‐
wej stronie (10) i pociągnąć linkę dalej.
Linkę ograniczającą (9) należy poprowadzić
wewnątrz stacji dokującej do góry.
► Wystający na górze stacji odcinek linki ograni‐
czającej (a) powinien wynosić 37 cm (1x dłu‐
®
gość linijki iMOW
).
706
7
9
37 cm (14.5 in.)
27,5 cm (10.75 in.)
a
15 cm (6 in.)
6 Używanie robota jako pojedynczego urządzenia
► Początek linki (9) oznaczyć pasującym znacz‐
nikiem kablowym (11), umieszczając go jak
najbliżej obudowy.
Takie oznaczenie ułatwi późniejsze podłącze‐
nie do właściwego zacisku.
6.3.4
Ustawianie stacji dokującej na koszo‐
nej powierzchni
1
2
► Linkę ograniczającą (1) poprowadzić w płycie
dolnej w taki sposób, aby leżała płasko
w kanaliku kablowym i była przytrzymywana
haczykami (2).
4
► Linkę ograniczającą (1) przymocować tuż przy
płycie dolnej (3) za pomocą szpilki mocują‐
cej (4).
Jeśli stacja dokująca jest ustawiona przy ścianie:
3
9
11
1
3
1
0458-036-9801-A
