5 Mähroboter im Team verwenden
4
6

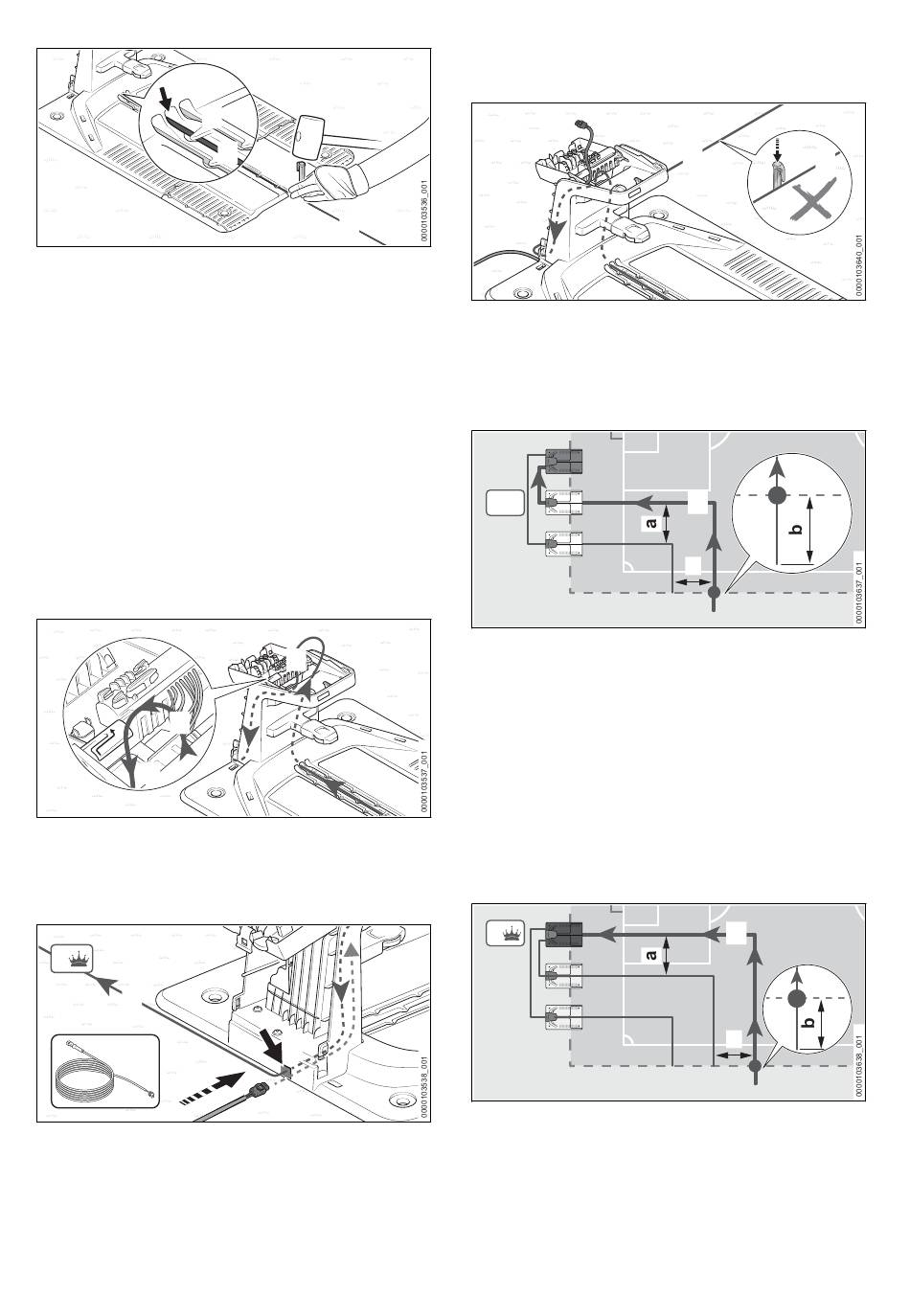

► Leitdraht (1) direkt an der Bodenplatte (2) mit
einem Fixiernagel (3) befestigen.
► Genügend Draht von der Drahtrolle abwickeln
und mit einem Seitenschneider durchtrennen.
Die Länge des Drahts muss ausreichen, um
den Leitdraht durch die Dockingsta‐
tion (Team 3) und hinter der Dockingstation
zur Master-Dockingstation (Team 1) zu führen
und anschließen zu können.
► Leitdraht (1) in die mittlere Durchführung (4)
stecken und nachführen.
Der Leitdraht (1) wird im Inneren der Docking‐
station (Team 3) nach oben geschoben.
► Leitdraht (1) so in der Bodenplatte verlegen,
dass er flach im Kabelkanal (5) liegt und von
den Haken (6) fixiert ist.
1
7
► Leitdraht (1) von oben in die linke Öffnung (7)
stecken und nachführen.
Der Leitdraht (1) tritt hinten aus der Öffnung
für das Ladekabel wieder aus.
1
1
10
► Leitdraht (1) hinter der Dockingsta‐
tion (Team 3) zur Master-Dockingsta‐
tion (Team 1) führen.
► Stecker (8) in die Öffnung (9) für das Ladeka‐
bel stecken und das Ladekabel (10) nachfüh‐
ren.
0458-036-9801-A
5
3
2
1
1
9
8
Das Ladekabel (10) wird im Inneren der
Dockingstation nach oben geschoben.
Der Leitdraht (1) zur Master-Dockingstation
(Team 1) wird zu einem späteren Zeitpunkt mit
einem Fixiernägeln (11) befestigt.
Leitdraht der Dockingstation (Team 2) verlegen
2
► Leitdraht (1) der Dockingstation (Team 2) so
verlegen, wie es für den Leitdraht der
Dockingstation (Team 3) beschrieben ist. Den
Mindestabstand von a = 2 m zum bereits ver‐
legten Leitdraht einhalten.
► Leitdraht (1) auf einer Länge von b = 1 m über
den später noch zu verlegenden Begren‐
zungsdraht am Rand der Mähfläche überste‐
hen lassen.
Leitdraht der Master-Dockingstation (Team 1)
verlegen
1
► Leitdraht im Mindestabstand von a = 2 m zum
bereits verlegten Leitdraht zur Master-
Dockingstation (Team 1) verlegen.
► Leitdraht (1) auf einer Länge von b = 1 m über
den später noch zu verlegenden Begren‐
zungsdraht am Rand der Mähfläche überste‐
hen lassen.
deutsch
1
1
11
1
a
1
a
19
