6

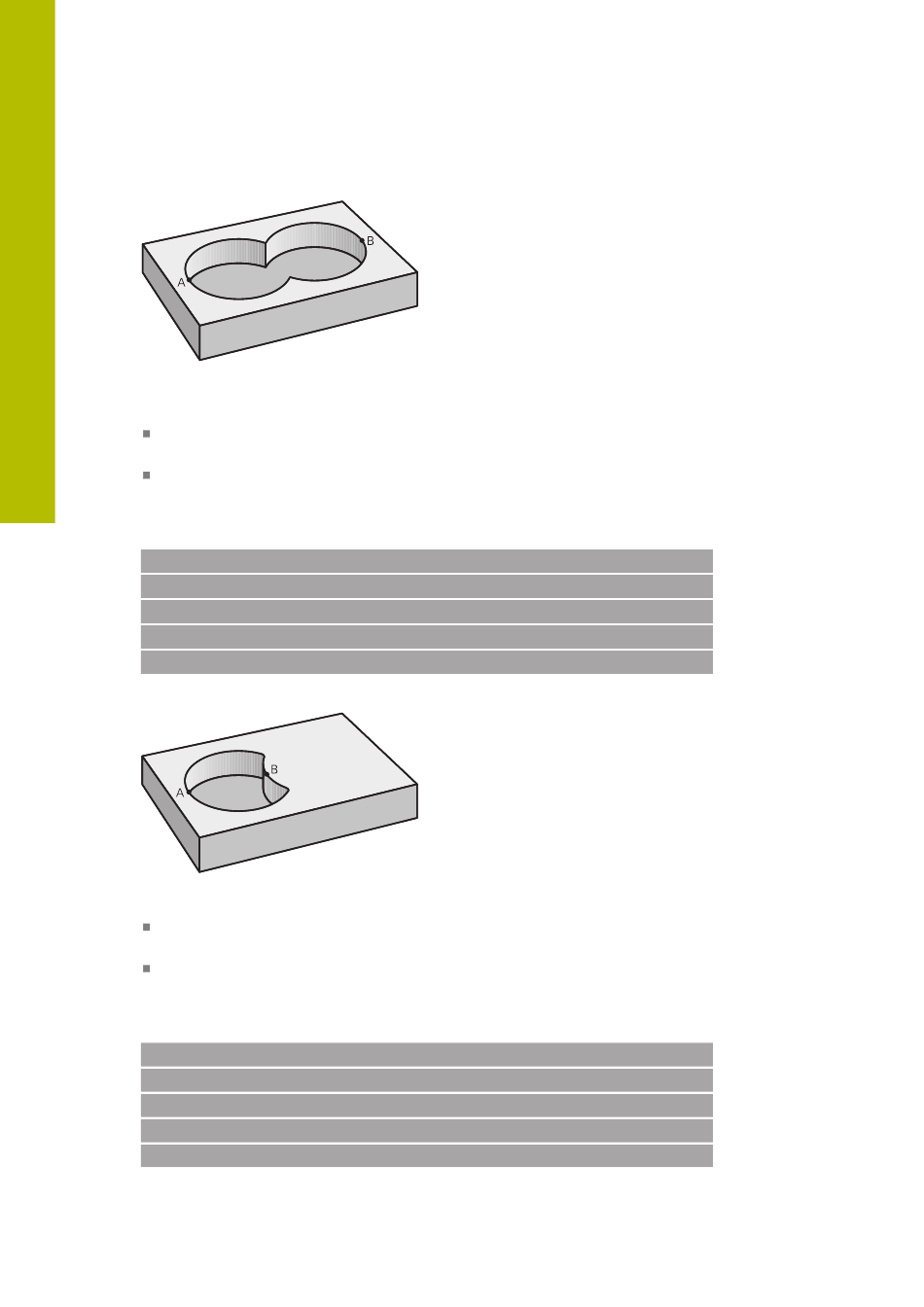

„Summen"-Fläche
Beide Teilflächen A und B inklusive der gemeinsam überdeckten Fläche sollen
bearbeitet werden:
Die Flächen A und B müssen in separaten NC-Programmen ohne Radiuskorrektur
programmiert sein
In der Konturformel werden die Flächen A und B mit der Funktion "vereinigt mit"
verrechnet
Konturdefinitionsprogramm:
* - ...
21 DECLARE CONTOUR QC1 = "POCKET.H"
22 DECLARE CONTOUR QC2 = "POCKET2.H"
23 QC10 = QC1 | QC2
* - ...
„Differenz"-Fläche
Fläche A soll ohne den von B überdeckten Anteil bearbeitet werden:
Die Flächen A und B müssen in separaten NC-Programmen ohne Radiuskorrektur
programmiert sein
In der Konturformel wird die Fläche B mit der Funktion ohne von der Fläche A
abgezogen
Konturdefinitionsprogramm:
* - ...
21 DECLARE CONTOUR QC1 = "POCKET.H"
22 DECLARE CONTOUR QC2 = "POCKET2.H"
23 QC10 = QC1 \ QC2
* - ...
