8
8.4.4 Zyklus 22 AUSRAEUMEN
ISO-Programmierung
G122
Anwendung
Mit Zyklus 22 AUSRAEUMEN legen Sie die Technologiedaten für das Ausräumen
fest.
Vor dem Aufruf von Zyklus 22 müssen Sie weitere Zyklen programmieren:
Zyklus 14 KONTUR oder SEL CONTOUR
Zyklus 20 KONTUR-DATEN
ggf. Zyklus 21 VORBOHREN
Verwandte Themen
Zyklus 272 OCM SCHRUPPEN (#167 / #1-02-1)
Weitere Informationen: "Zyklus 272 OCM SCHRUPPEN (#167 / #1-02-1)",
Seite 344
Zyklusablauf
1 Die Steuerung positioniert das Werkzeug über den Einstichpunkt; dabei wird das
Schlichtaufmaß Seite berücksichtigt
2 In der ersten Zustelltiefe fräst das Werkzeug mit dem Fräsvorschub Q12 die
Kontur von innen nach außen

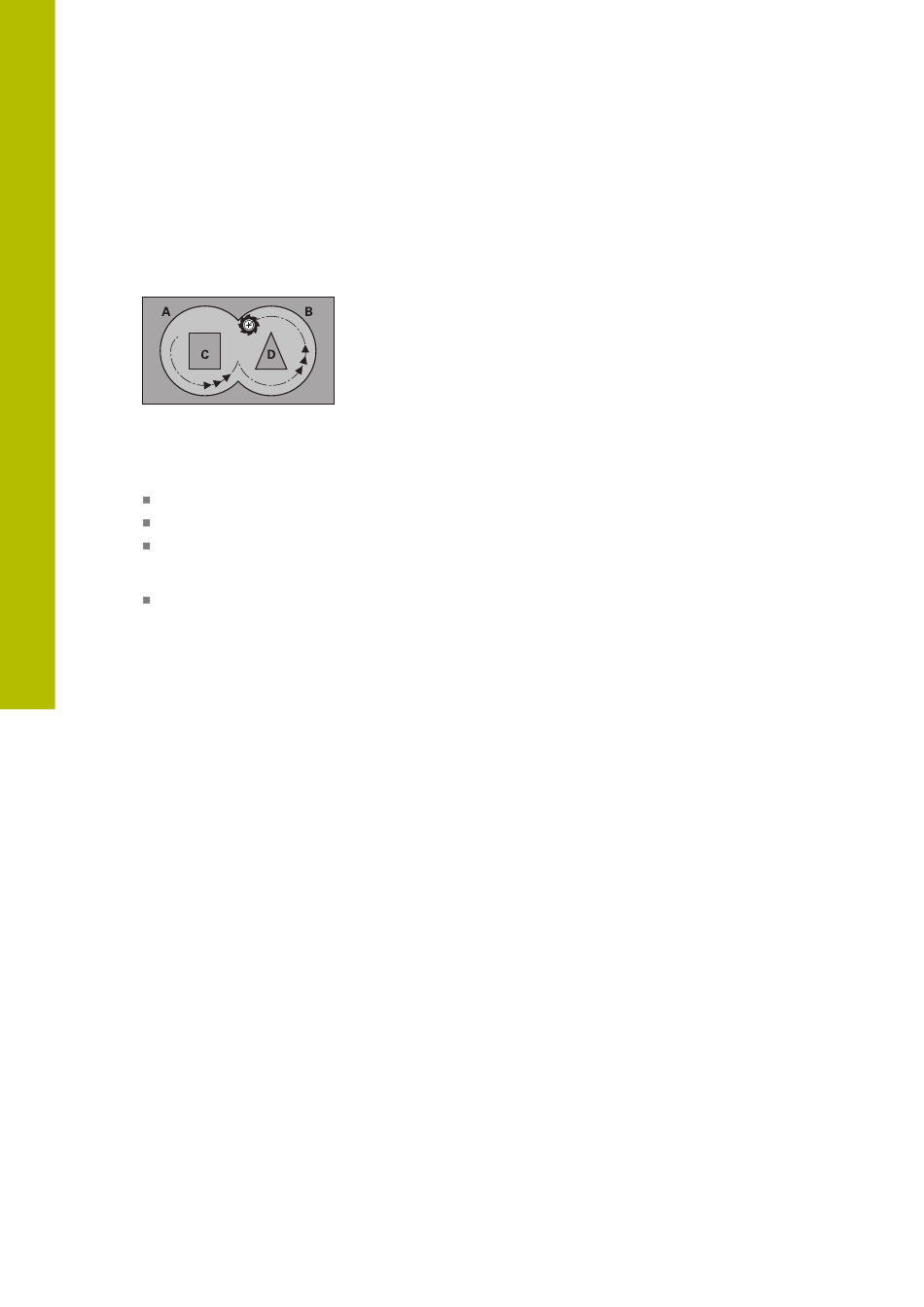

3 Dabei werden die Inselkonturen (hier: C/D) mit einer Annäherung an die
Taschenkontur (hier: A/B) freigefräst
4 Im nächsten Schritt fährt die Steuerung das Werkzeug auf die nächste
Zustelltiefe und wiederholt den Ausräumvorgang, bis die programmierte Tiefe
erreicht ist
5 Abschließend fährt das Werkzeug in der Werkzeugachse zurück auf
die sichere Höhe oder auf die zuletzt vor dem Zyklus programmierte
Position. Dieses Verhalten ist abhängig von dem Maschinenparameter
posAfterContPocket (Nr. 201007).
