Beispiel
11 CYCL DEF 274 OCM SCHLICHTEN SEITE ~
Q338=+0
Q385=+500
Q253=+750
Q200=+2
Q14=+0
Q438=-1
Q351=+1
8.5.6 Zyklus 277 OCM ANFASEN (#167 / #1-02-1)
ISO-Programmierung
G277
Anwendung
Mit Zyklus 277 OCM ANFASEN können Sie Kanten von komplexen Konturen
entgraten, die Sie zuvor mit OCM-Zyklen ausgeräumt haben.
Der Zyklus beachtet angrenzende Konturen und Begrenzungen, die Sie zuvor mit
Zyklus 271 OCM KONTURDATEN oder den Regelgeometrien 12xx aufgerufen haben.
Voraussetzungen
Damit die Steuerung den Zyklus 277 ausführen kann, müssen Sie das Werkzeug in
der Werkzeugtabelle korrekt anlegen:

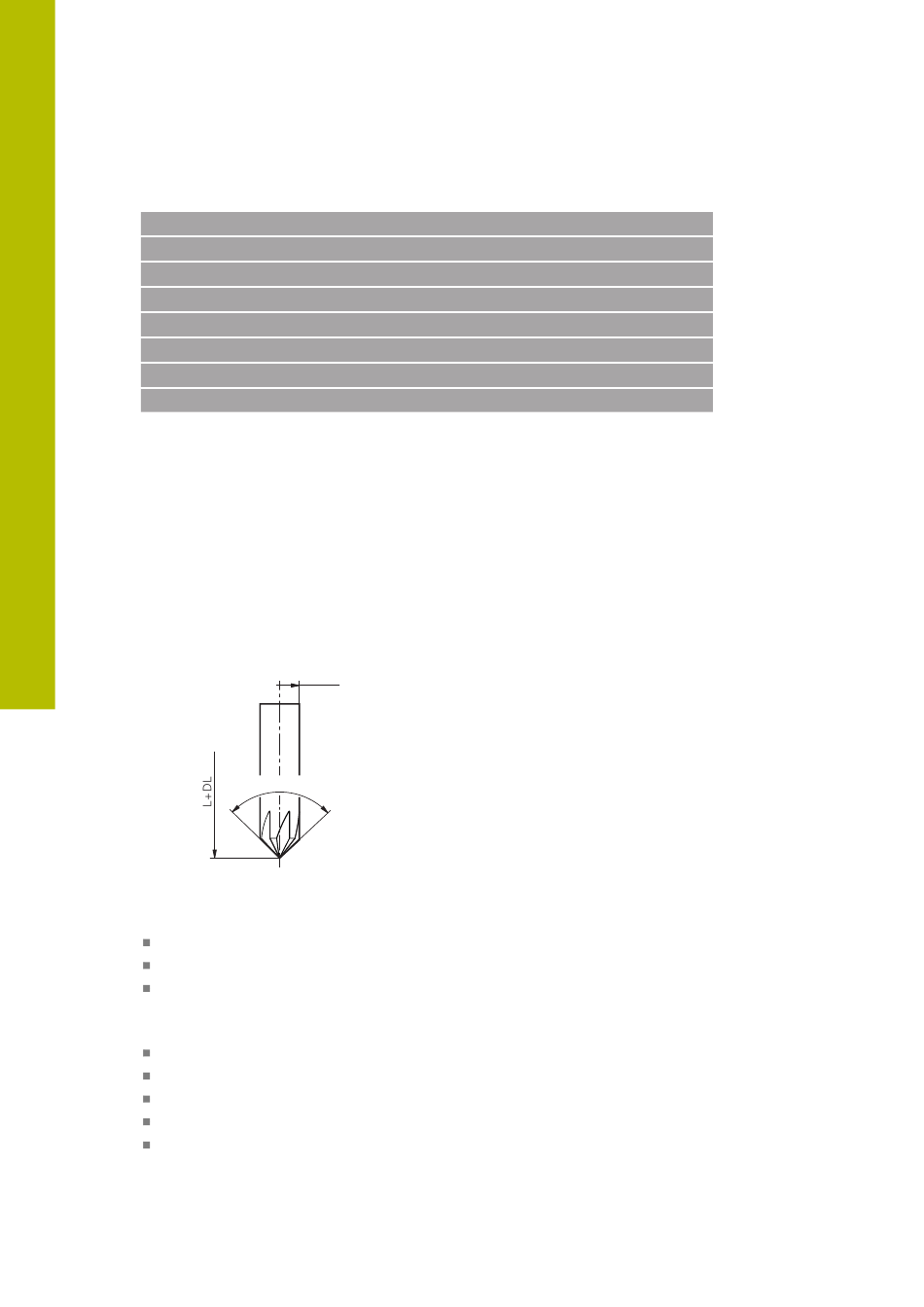

L + DL: Gesamtlänge bis zur theoretischen Spitze
R + DR: Definition des Gesamtradius des Werkzeugs
T-ANGLE : Spitzenwinkel des Werkzeugs
Des Weiteren müssen Sie vor dem Aufruf von Zyklus 277 weitere Zyklen
programmieren:
CONTOUR DEF / SEL CONTOUR, alternativ Zyklus 14 KONTUR
Zyklus 271 OCM KONTURDATEN oder die Regelgeometrien 12xx
ggf. Zyklus 272 OCM SCHRUPPEN
ggf. Zyklus 273 OCM SCHLICHTEN TIEFE
ggf. Zyklus 274 OCM SCHLICHTEN SEITE
356
Zyklen zur Fräsbearbeitung | Konturen mit OCM-Zyklen fräsen (#167 / #1-02-1)
;ZUST. SCHLICHTEN ~
;VORSCHUB SCHLICHTEN ~
;VORSCHUB VORPOS. ~
;SICHERHEITS-ABST. ~
;AUFMASS SEITE ~
;AUSRAEUM-WERKZEUG ~
;FRAESART
R+DR
T-ANGLE
