9.1.4 Zyklus 11 MASSFAKTOR
ISO-Programmierung
G72
Anwendung

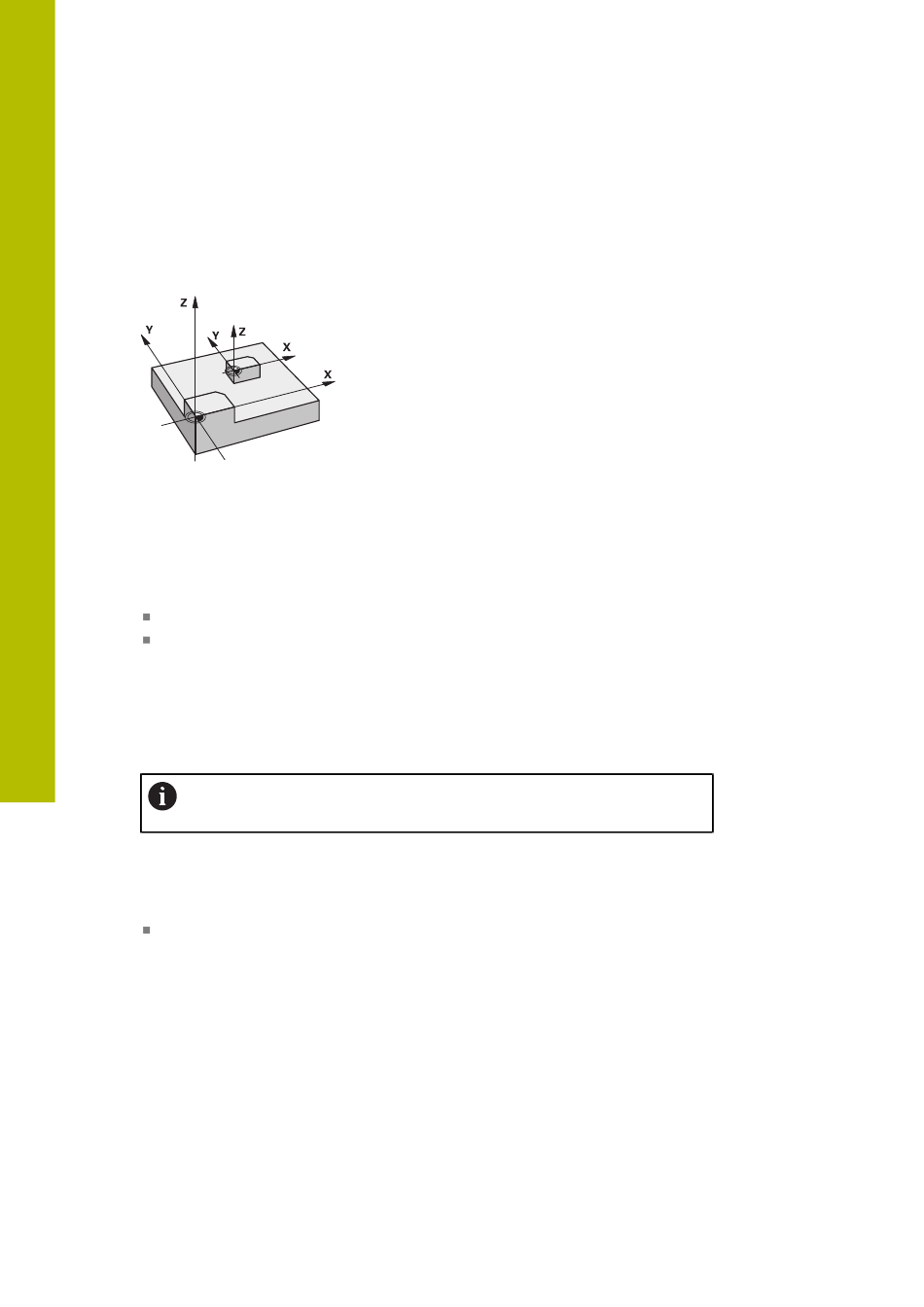

Die Steuerung kann innerhalb eines NC-Programms Konturen vergrößern oder
verkleinern. So können Sie z. B. Schrumpf- und Aufmaßfaktoren berücksichtigen.
Der Maßfaktor wirkt ab seiner Definition im NC-Programm. Er wirkt auch in der in
der Betriebsart Manuell unter der Anwendung MDI. Die Steuerung zeigt den aktiven
Maßfaktor in der zusätzlichen Statusanzeige an.
Der Maßfaktor wirkt:
auf alle drei Koordinatenachsen gleichzeitig
auf Maßangaben in Zyklen
Voraussetzung
Vor der Vergrößerung bzw. Verkleinerung sollte der Nullpunkt auf eine Kante oder
Ecke der Kontur verschoben werden.
Vergrößern: SCL größer als 1 bis 99,999 999
Verkleinern: SCL kleiner als 1 bis 0,000 001
Diesen Zyklus können Sie ausschließlich im Bearbeitungsmodus
FUNCTION MODE MILL ausführen.
Zurücksetzen
Zyklus 11 MASSFAKTOR mit Maßfaktor 1 erneut programmieren.
Verwandte Themen
Skalierung mit TRANS SCALE
Weitere Informationen: Benutzerhandbuch Programmieren und Testen
