Kontur- und Punktdefinitionen | Konturen überlagern
Unterprogramm 2: Tasche B
16 LBL 2
17 L X+90 Y+50 RR
18 CC X+65 Y+50
19 C X+90 Y+50 DR-
20 LBL 0
6.1.3 Fläche aus Summe

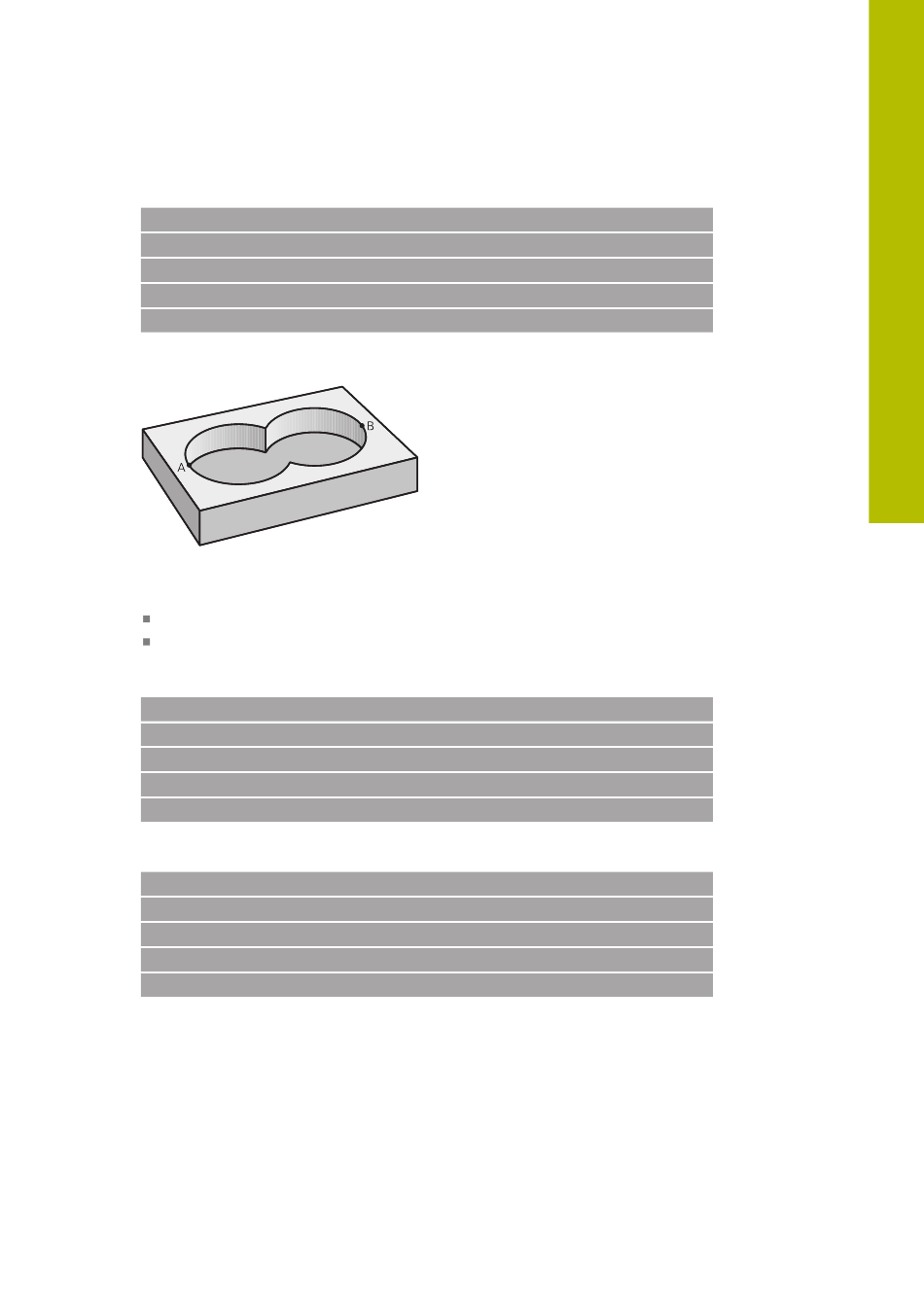

Beide Teilflächen A und B inklusive der gemeinsam überdeckten Fläche sollen
bearbeitet werden:
Die Flächen A und B müssen Taschen sein
Die erste Tasche (in Zyklus 14) muss außerhalb der Zweiten beginnen
Fläche A:
11 LBL 1
12 L X+10 Y+50 RR
13 CC X+35 Y+50
14 C X+10 Y+50 DR-
15 LBL 0
Fläche B:
16 LBL 2
17 L X+90 Y+50 RR
18 CC X+65 Y+50
19 C X+90 Y+50 DR-
20 LBL 0
