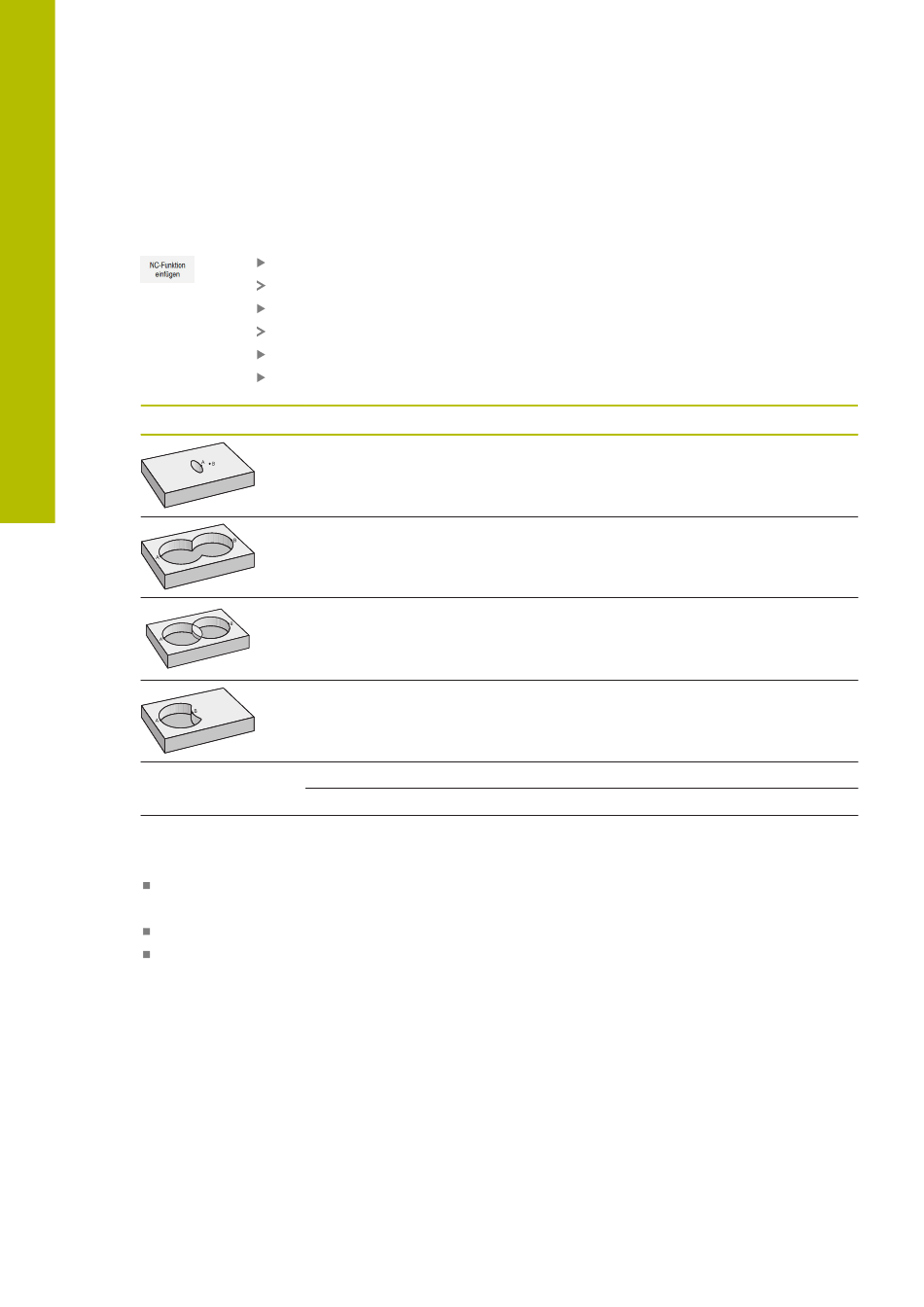

6.4.4 Komplexe Konturformel eingeben
Sie können mit der Funktion Konturformel verschiedene Konturen in einer
mathematischen Formel miteinander verknüpfen:
Hilfsbild
Die Steuerung bietet folgende Möglichkeiten zur Formeleingabe:
Automatische Vervollständigung
Weitere Informationen: Benutzerhandbuch Programmieren und Testen
Überblendtastatur zur Formeleingabe aus der Aktionsleiste oder dem Formular
Modus Formeleingabe der Bildschirmtastatur
Weitere Informationen: Benutzerhandbuch Programmieren und Testen
92
NC-Funktion einfügen wählen
Die Steuerung öffnet das Fenster NC-Funktion einfügen.
Konturformel QC wählen
Die Steuerung startet die Eingabe der Konturformel.
Nummer für den Konturbezeichner QC eingeben
Konturformel eingeben
Eingabe Verknüpfungsfunktion
Geschnitten mit
&
Vereinigt mit
|
Vereinigt mit, aber ohne Schnitt
^
Ohne
\
( Klammer auf
) Klammer zu
Einzelne Kontur definieren
HEIDENHAIN | TNC7 basic | Benutzerhandbuch Bearbeitungszyklen | 10/2023
Kontur- und Punktdefinitionen | Komplexe Konturformel
Beispiel
QC10 = QC1 & QC2
QC10 = QC1 | QC2
QC10 = QC1 ^ QC2
QC10 = QC1 \ QC2
QC10 = QC1 & (QC2 | QC3)
QC10 = QC1 & (QC2 | QC3)
QC10 = QC1
