6
6.1
Konturen überlagern
6.1.1
Grundlagen
Taschen und Inseln können Sie zu einer neuen Kontur überlagern. Damit können Sie
die Fläche einer Tasche durch eine überlagerte Tasche vergrößern oder eine Insel
verkleinern.
Verwandte Themen
Zyklus 14 KONTUR
Weitere Informationen: "Zyklus 14 KONTUR ", Seite 82
SL-Zyklen
Weitere Informationen: "Konturen mit SL-Zyklen fräsen ", Seite 295
OCM-Zyklen
Weitere Informationen: "Konturen mit OCM-Zyklen fräsen (#167 / #1-02-1)",
Seite 336
6.1.2
Unterprogramme: Überlagerte Taschen
Die nachfolgenden Beispiele sind Kontur-Unterprogramme, die in einem
Hauptprogramm von Zyklus 14 KONTUR aufgerufen werden.

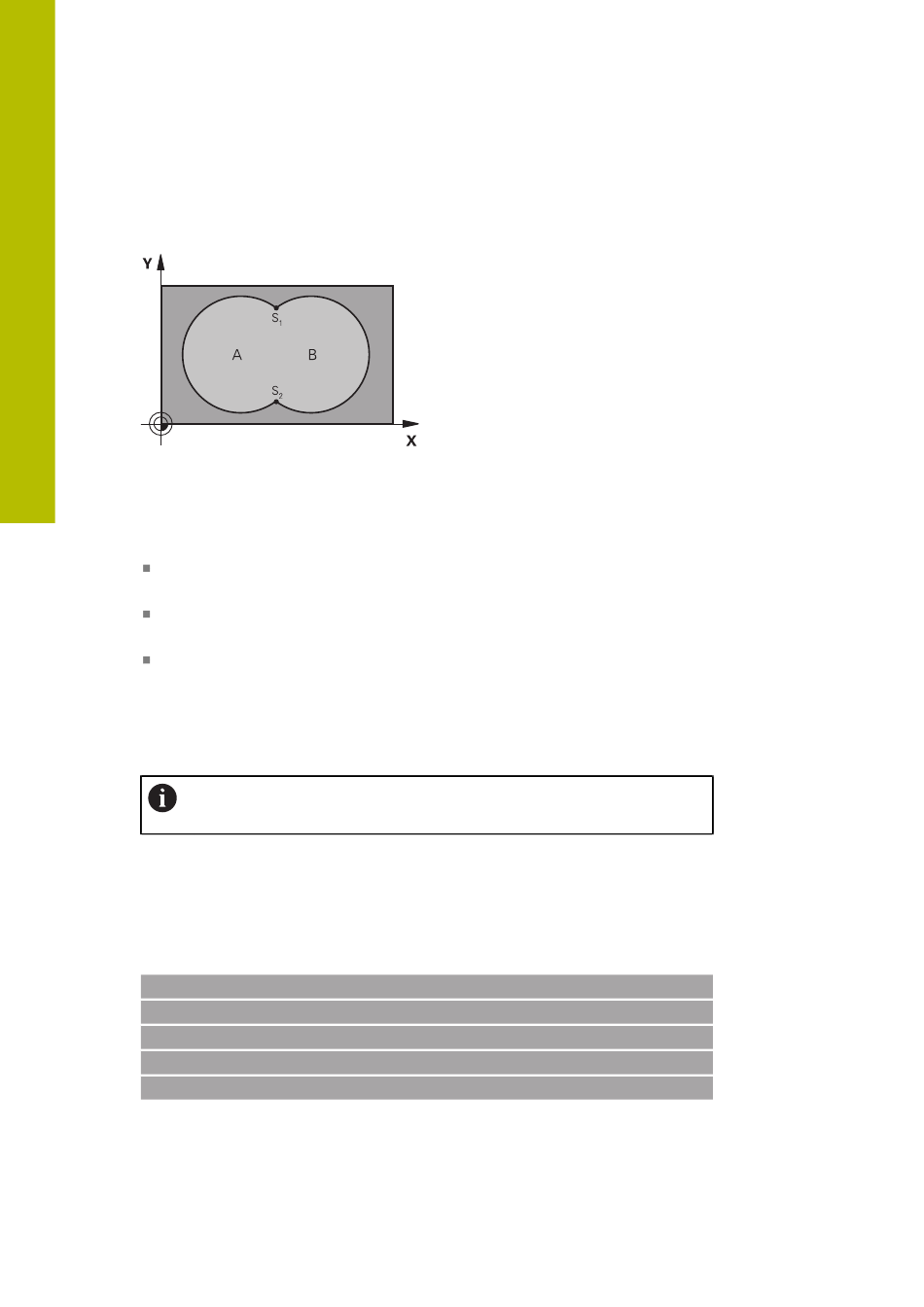

Die Taschen A und B überlagern sich.
Die Steuerung berechnet die Schnittpunkte S1 und S2. Sie müssen nicht
programmiert werden.
Die Taschen sind als Vollkreise programmiert.
Unterprogramm 1: Tasche A
11 LBL 1
12 L X+10 Y+10 RR
13 CC X+35 Y+50
14 C X+10 Y+50 DR-
15 LBL 0
78
Kontur- und Punktdefinitionen | Konturen überlagern
HEIDENHAIN | TNC7 basic | Benutzerhandbuch Bearbeitungszyklen | 10/2023
