Regelungsfunktionen | Zyklen mit Regelungsfunktion
10.1.2 Zyklus 13 ORIENTIERUNG
ISO-Programmierung
G36
Anwendung
Beachten Sie Ihr Maschinenhandbuch!
Maschine und Steuerung müssen vom Maschinenhersteller vorbereitet
sein.

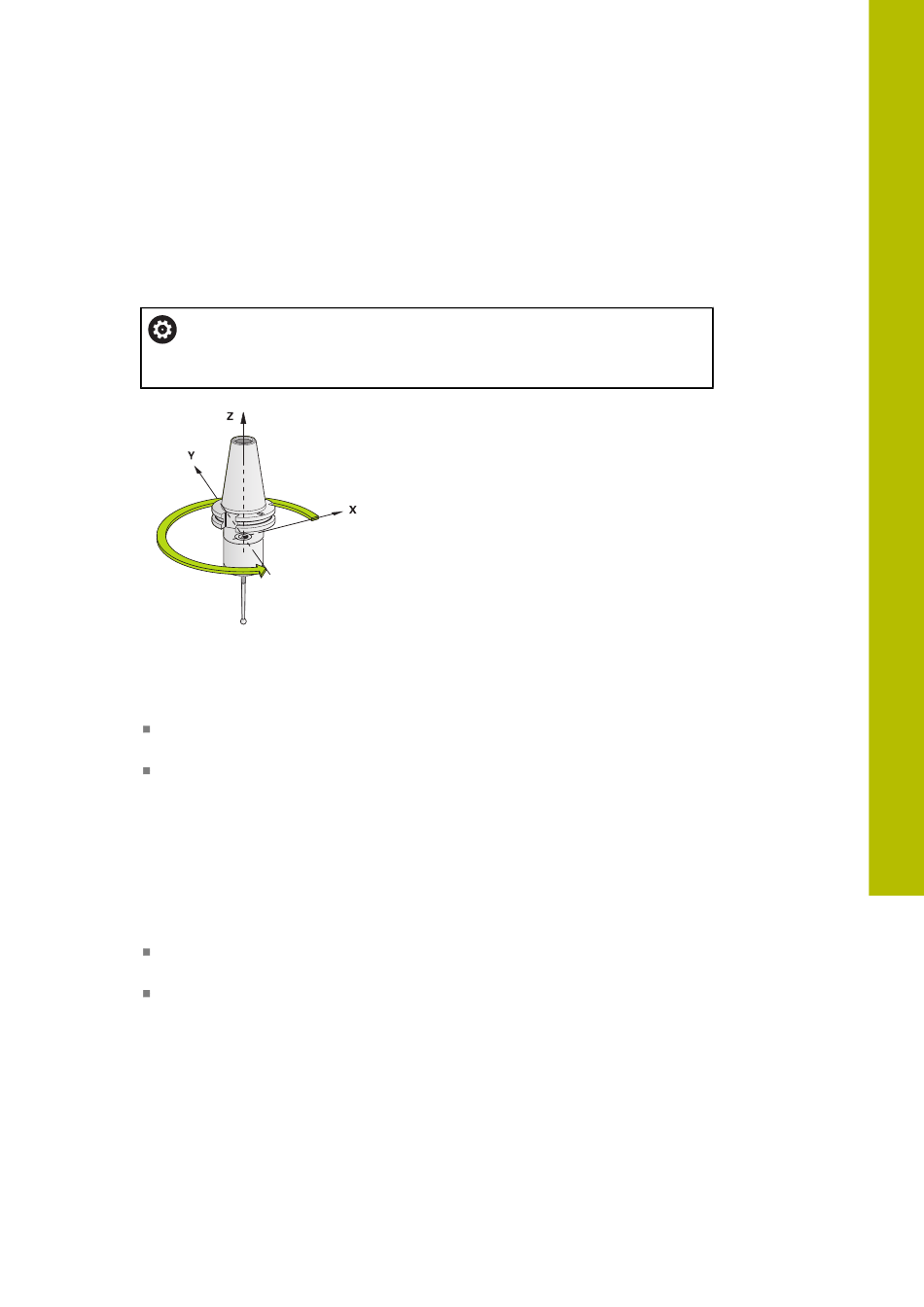

Die Steuerung kann die Hauptspindel einer Werkzeugmaschine ansteuern und in
eine durch einen Winkel bestimmte Position drehen.
Die Spindelorientierung wird z. B. benötigt:
bei Werkzeugwechselsystemen mit bestimmter Wechsel-Position für das
Werkzeug
zum Ausrichten des Sende- und Empfangsfensters von 3D-Tastsystemen mit
Infrarotübertragung
Die im Zyklus definierte Winkelstellung positioniert die Steuerung durch
Programmieren von M19 oder M20 (maschinenabhängig).
Wenn Sie M19 oder M20 programmieren, ohne zuvor den Zyklus 13 definiert zu
haben, dann positioniert die Steuerung die Hauptspindel auf einen Winkelwert, der
vom Maschinenhersteller festgelegt ist.
Hinweise
Diesen Zyklus können Sie im Bearbeitungsmodus FUNCTION MODE MILL
ausführen.
In den Bearbeitungszyklen 202, 204 und 209 wird intern Zyklus 13 verwendet.
Beachten Sie in Ihrem NC-Programm, dass Sie ggf. Zyklus 13 nach einem der
oben genannten Bearbeitungszyklen erneut programmieren müssen.
