Rücksetzen
Die Steuerung setzt den Zyklus 32 zurück, wenn Sie
den Zyklus 32 erneut definieren und die Dialogfrage nach dem Toleranzwert mit
NO ENT bestätigen
ein neues NC-Programm anwählen
Nachdem Sie den Zyklus 32 zurückgesetzt haben, aktiviert die Steuerung wieder die
über Maschinenparameter voreingestellte Toleranz.
Einflüsse bei der Geometriedefinition im CAM-System

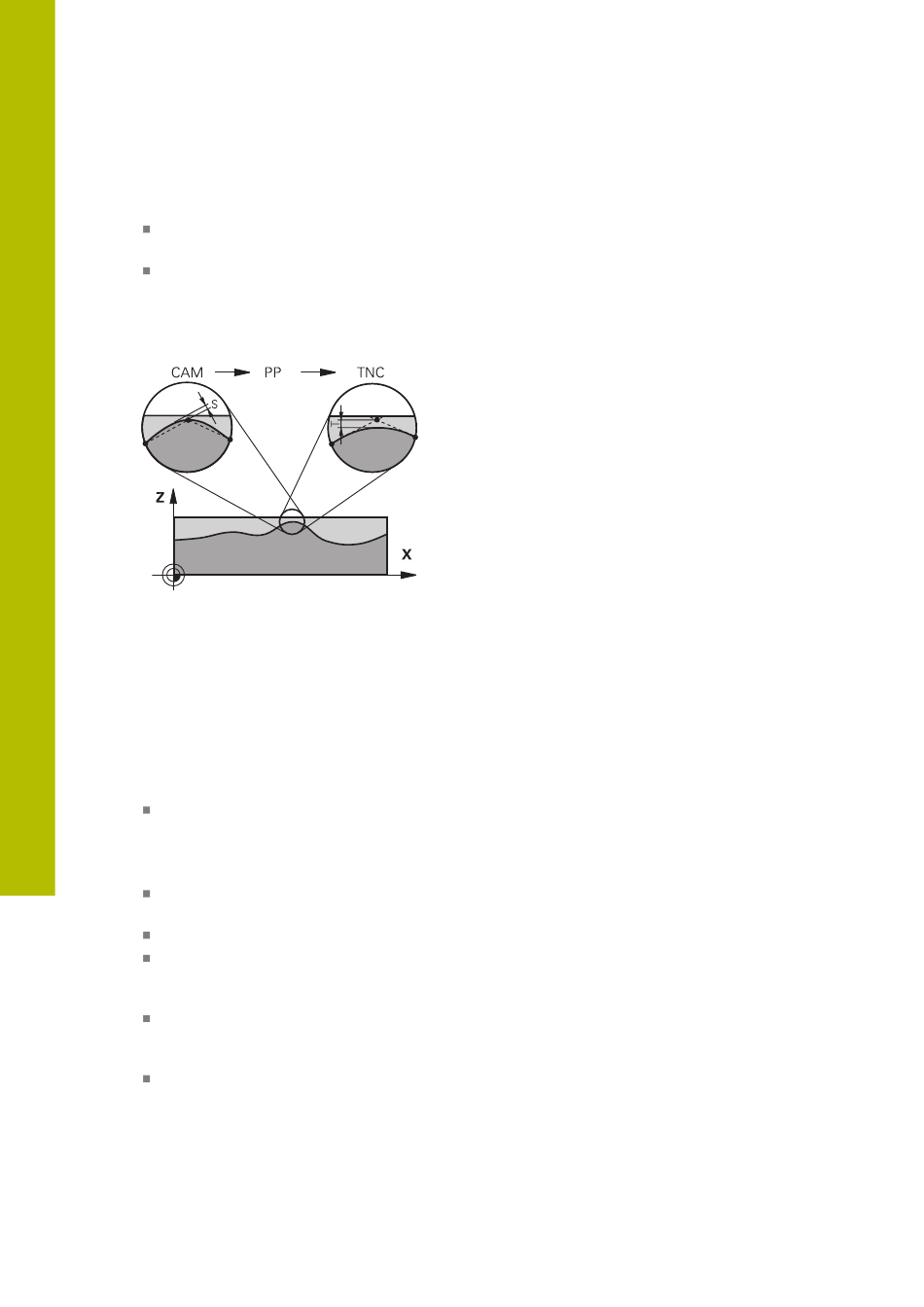

Der wesentlichste Einflussfaktor bei der externen NC-Programmerstellung ist der
im CAM-System definierbare Sehnenfehler S. Über den Sehnenfehler definiert sich
der maximale Punktabstand des über einen Postprozessor (PP) erzeugten NC-
Programms. Ist der Sehnenfehler gleich oder kleiner als der im Zyklus 32 gewählte
Toleranzwert T, dann kann die Steuerung die Konturpunkte glätten, sofern durch
spezielle Maschineneinstellungen der programmierte Vorschub nicht begrenzt wird.
Eine optimale Glättung der Kontur erhalten Sie, wenn Sie den Toleranzwert im Zyklus
32 zwischen dem 1,1 und 2-fachen des CAM-Sehnenfehlers wählen.
Verwandte Themen
Arbeiten mit CAM-generierte NC-Programme
Weitere Informationen: Benutzerhandbuch Programmieren und Testen
Hinweise
Diesen Zyklus können Sie im Bearbeitungsmodus FUNCTION MODE MILL
ausführen.
Zyklus 32 ist DEF-Aktiv, das heißt ab seiner Definition im NC-Programm wirksam.
Der eingegebene Toleranzwert T wird von der Steuerung in einem MM-Programm
in der Maßeinheit mm und in einem Inch-Programm in der Maßeinheit Inch inter-
pretiert.
Bei zunehmender Toleranz verkleinert sich bei Kreisbewegungen im Regelfall
der Kreisdurchmesser, außer wenn an Ihrer Maschine HSC-Filter aktiv sind
(Einstellungen des Maschinenherstellers).
Wenn Zyklus 32 aktiv ist, zeigt die Steuerung in der zusätzlichen Status-Anzeige,
Reiter CYC, die definierten Zyklus Parameter an.
