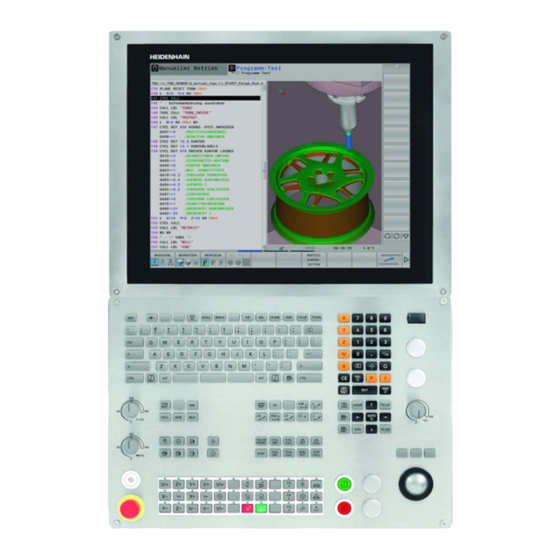

HEIDENHAIN TNC 640 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. HEIDENHAIN Anleitungen
  4. Industrielle Ausrüstung
  5. TNC 640
  6. Benutzerhandbuch

HEIDENHAIN TNC 640 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für TNC 640:
1
2
3
4
Inhalt
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
509
510
511
512
513
514
515
516
517
518
519
520
521
522
523
524
525
526
527
528
529
530
531
532
533
534
535
536
537
538
539
540
541
542
543
544
545
546
547
548
549
550
551
552
553
554
555
556
557
558
559
560
561
562
563
564
565
566
567
568
569
570
571
572
573
574
575
576
577
578
579
580
581
582
583
584
585
586
587
588
589
590
591
592
593
594
595
596
597
598
599
600
601
602
603
604
605
606
607
608
609
610
611
612
613
614
615
616
617
618
619
620
621
622
623
624
625
626
627
628
629
630
631
632
633
634
635
636
637
638
639
640
641
642
643
644
645
646
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
TNC 640
Benutzerhandbuch
Einrichten, NC-Programme
testen und abarbeiten
NC-Software
340590-16
340591-16
340595-16
Deutsch (de)
01/2022

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HEIDENHAIN TNC 640

Inhaltszusammenfassung für HEIDENHAIN TNC 640

  • Seite 1 TNC 640 Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten NC-Software 340590-16 340591-16 340595-16 Deutsch (de) 01/2022...

  • Seite 2: Bedienelemente Der Steuerung

    Bildschirm zwischen Maschi- nen-Betriebsart, Program- mier-Betriebsart und drittem Taste Funktion Desktop umschalten Programmieren Softkeys: Funktion im Bildschirm wählen Programm-Test Softkey-Leisten umschalten Alphatastatur Taste Funktion Dateinamen, Kommentare DIN/ISO-Programmierung HEROS-Menü öffnen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 3: Koordinatenachsen Und Ziffern Eingeben Und Editieren

    Zum Programmende oder Ende einer Tabellenzeile navigieren Werkzeugdaten aufrufen Seitenweise nach oben navigieren Seitenweise nach unten navigieren Nächsten Reiter in Formularen wählen Dialogfeld oder Schaltfläche vor / zurück HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 4: Zyklen, Unterprogramme Und Programmteil-Wiederholungen

    Manager direkt an der Steuerung bedienen Gerade Kreismittelpunkt/Pol für Polarkoordi- naten Kreisbahn um Kreismittelpunkt Kreisbahn mit Radius Kreisbahn mit tangentialem Anschluss Fase/Eckenrunden Potentiometer für Vorschub und Spindeldrehzahl Vorschub Spindeldrehzahl HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 5: Inhaltsverzeichnis

    Grundlagen..........................61 Werkzeuge..........................143 Einrichten..........................185 Testen und abarbeiten......................273 Sonderfunktionen........................341 Paletten............................ 401 Drehbearbeitung........................425 10 Schleifbearbeitung........................449 11 MOD-Funktionen........................461 12 HEROS-Funktionen........................491 13 Touchscreen bedienen......................595 14 Tabellen und Übersichten......................613 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 6 Inhaltsverzeichnis HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 7 Inhaltsverzeichnis Grundlegendes..........................27 Über dieses Handbuch........................28 Steuerungstyp, Software und Funktionen..................30 Software-Optionen................................ 32 Neue Funktionen 34059x-16............................37 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 8 Werkstück einrichten........................58 Die richtige Betriebsart wählen..........................58 Werkstück aufspannen..............................58 Bezugspunktsetzen mit 3D-Tastsystem........................58 Werkstück bearbeiten........................60 Betriebsart Programmlauf Einzelsatz oder Programmlauf Satzfolge wählen..........60 NC-Programm wählen..............................60 NC-Programm starten..............................60 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 9 Datensicherung................................104 Datei einer iTNC 530 importieren........................... 104 Zusatz-Tools zur Verwaltung externer Dateitypen....................105 Fehlermeldungen und Hilfesystem....................114 Fehlermeldungen................................ 114 Kontextsensitives Hilfesystem TNCguide......................121 NC-Grundlagen..........................128 Wegmessgeräte und Referenzmarken........................128 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 10 Inhaltsverzeichnis Programmierbare Achsen............................128 Bezugssysteme................................129 Zubehör: 3D-Tastsysteme und elektronische Handräder von HEIDENHAIN........140 3D-Tastsysteme................................140 Elektronische Handräder HR............................141 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 11 Werkzeugverwaltung........................168 Grundlagen................................... 168 Werkzeugverwaltung aufrufen..........................169 Werkzeugverwaltung editieren..........................170 Verfügbare Werkzeugtypen............................173 Werkzeugdaten importieren und exportieren....................... 175 Werkzeugträgerverwaltung......................178 Grundlagen................................... 178 Werkzeugträgervorlagen speichern........................179 Werkzeugträgervorlagen parametrisieren......................180 Werkzeugträger zuweisen............................183 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 12 Tastsystemüberwachung unterdrücken........................ 229 Funktionen in Tastsystemzyklen..........................230 Tastsystemzyklus wählen............................232 Messwerte aus den Tastsystemzyklen protokollieren..................233 Messwerte aus den Tastsystemzyklen in eine Nullpunkttabelle schreiben...........233 Messwerte aus den Tastsystemzyklen in die Bezugspunkttabelle schreiben..........234 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 13 Werkzeugachsrichtung als aktive Bearbeitungsrichtung setzen..............266 Bezugspunktsetzen im geschwenkten System....................266 5.12 Kamerabasierte Überprüfung der Aufspannsituation VSC (Option #136)........267 Grundlagen................................... 267 Übersicht..................................268 Live-Bild erzeugen...............................268 Überwachungsdaten verwalten..........................269 Konfiguration................................271 Ergebnis der Bildauswertung........................... 272 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 14 Programm-Test bis zu einem bestimmten NC-Satz ausführen............... 295 Taste GOTO verwenden............................296 Scrollbalken.................................. 297 6.10 Programmlauf..........................298 Anwendung.................................. 298 NC-Programm ausführen............................298 NC-Programme gliedern............................299 Q-Parameter kontrollieren und ändern........................300 Bearbeitung unterbrechen, stoppen oder abbrechen..................302 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 15 M130................................335 6.18 Zusatzfunktionen für das Bahnverhalten..................336 Handradpositionierung während des Programmlaufs überlagern: M118............336 Grunddrehung löschen: M143..........................338 Werkzeug bei NC-Stopp automatisch von der Kontur abheben: M148............339 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 16 Zähler definieren..........................385 Anwendung.................................. 385 FUNCTION COUNT definieren..........................386 Spannmittelüberwachung (Option #40)..................387 Spannmittelüberwachung............................387 Anwendung.................................. 388 Spannmittel im CFG-Format nutzen........................390 Spannmittel im CFG-Format mit KinematicsDesign erstellen................. 392 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 17 Inhaltsverzeichnis 3D-Modelle direkt als Spannmittel nutzen......................394 Liste der CFG-Funktionen............................395 Beispiel CFG-Beschreibung eines Schraubstocks....................398 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 18 Grundlagen werkzeugorientierte Bearbeitung...................... 411 Ablauf der werkzeugorientierten Bearbeitung......................413 Wiedereinstieg mit Satzvorlauf..........................413 Batch Process Manager (Option #154)...................415 Anwendung.................................. 415 Grundlagen................................... 415 Batch Process Manager öffnen..........................419 Auftragsliste anlegen..............................422 Auftragsliste ändern..............................423 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 19 Grafische Darstellung der Drehbearbeitung......................431 Unwuchtfunktionen (Option #50)....................432 Unwucht im Drehbetrieb............................432 Zyklus Unwucht messen............................434 Zyklus Unwucht kalibrieren............................435 Werkzeuge im Drehbetrieb (Option #50)..................436 Werkzeugaufruf................................436 Werkzeugdaten................................437 Werkzeugkorrektur im NC-Programm........................446 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 20 10 Schleifbearbeitung........................449 10.1 Schleifbearbeitung auf Fräsmaschinen (Option #156)..............450 Einführung..................................450 Koordinatenschleifen..............................451 10.2 Werkzeuge im Schleifbetrieb (Option #156)................... 453 Schleifwerkzeug................................453 Abrichtwerkzeug................................. 453 Werkzeugdaten eingeben............................454 Schleifwerkzeug einrichten............................458 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 21 Funktastsystem anlegen............................481 Tastsystem in der MOD-Funktion anlegen......................481 Funktastsystem konfigurieren..........................483 11.11 Funkhandrad HR 550FS konfigurieren....................485 Anwendung.................................. 485 Handrad einer bestimmten Handradaufnahme zuordnen.................485 Funkkanal einstellen..............................486 Sendeleistung einstellen............................486 Statistik..................................487 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 22 Inhaltsverzeichnis 11.12 Systemeinstellungen ändern......................488 Systemzeit stellen..............................488 11.13 Diagnose-Funktionen........................489 Bus-Diagnose................................489 TNCdiag..................................489 Antriebs-Diagnose...............................489 Hardware-Konfiguration............................489 HeROS-Information..............................489 11.14 Betriebszeiten anzeigen......................... 490 Anwendung.................................. 490 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 23 Netzwerkkonfiguration mit Advanced Network Configuration................. 541 Einstellungen für Netzlaufwerke..........................545 12.7 Sicherheitssoftware SELinux......................550 12.8 Benutzerverwaltung........................551 Einführung..................................551 Konfigurieren der Benutzerverwaltung........................552 Lokale LDAP Datenbank............................557 LDAP auf anderem Rechner.............................557 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 24 Dialog zur Anforderung von Zusatzrechten......................585 12.9 OPC UA NC Server (Optionen #56 - #61)..................586 Einführung..................................586 IT-Sicherheit..................................586 Maschinenkonfiguration............................587 Verbindung einrichten..............................587 Anwendungsentwicklung............................589 Zugriff auf Verzeichnisse............................590 PKI Admin..................................591 12.10 HEROS-Dialogsprache ändern......................593 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 25 Navigieren in Tabellen und NC-Programmen....................... 601 Simulation bedienen..............................602 HEROS-Menü bedienen............................. 603 CAD-Viewer bedienen..............................604 13.3 Funktionen in der Task-Leiste......................610 Icons der Task-Leiste..............................610 Touchscreen Configuration............................611 Touchscreen Cleaning............................... 611 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 26 Liste der Anwenderparameter..........................616 14.2 Steckerbelegung und Anschlusskabel für Datenschnittstellen............632 Schnittstelle V.24/RS-232-C HEIDENHAIN-Geräte....................632 Ethernet-Schnittstelle RJ45-Buchse........................632 14.3 Technische Daten........................... 633 Benutzerfunktionen..............................636 Zubehör..................................639 Tastenkappen für Tastatureinheiten und Maschinenbedienfelder..............639 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 27: Grundlegendes

    Grundlegendes...

  • Seite 28: Über Dieses Handbuch

    Das Signalwort zeigt die Schwere der Gefahr Art und Quelle der Gefahr Folgen bei Missachtung der Gefahr, z. B. "Bei nachfolgenden Bearbeitungen besteht Kollisionsgefahr" Entkommen – Maßnahmen zur Abwehr der Gefahr HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 29 Änderungen gewünscht oder den Fehlerteufel entdeckt? Wir sind ständig bemüht, unsere Dokumentation für Sie zu verbessern. Helfen Sie uns dabei und teilen uns bitte Ihre Änderungswünsche unter folgender E-Mail-Adresse mit: tnc-userdoc@heidenhain.de HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 30: Steuerungstyp, Software Und Funktionen

    Kursen teilzunehmen. Benutzerhandbuch Bearbeitungszyklen programmieren: Alle Funktionen der Bearbeitungszyklen sind im Benutzerhandbuch Bearbeitungszyklen programmieren beschrieben. Wenn Sie dieses Benutzerhandbuch benötigen, dann wenden Sie sich an HEIDENHAIN. ID: 1303406-xx HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 31 Tastsystem- und Bearbeitungszyklen) sind in den Benutzerhandbüchern Klartext- und DIN/ISO- Programmierung beschrieben. Wenn Sie diese Benutzerhandbücher benötigen, dann wenden Sie sich an HEIDENHAIN. ID für Klartextprogrammierung: 892903-xx ID für DIN/ISO-Programmierung: 892909-xx HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 32: Software-Optionen

    Überwachung auch von 5-Achs-Bewegungen CAD Import (Option #42) CAD Import Unterstützt DXF, STEP und IGES Übernahme von Konturen und Punktemustern Komfortable Bezugspunktfestlegung Grafisches Wählen von Konturabschnitten aus Klartextprogrammen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 33 3D-ToolComp (Option #92) Eingriffswinkelabhängige Abweichung des Werkzeugradius abhängig vom Eingriffswinkel 3D-Werkzeugradiuskorrektur kompensieren Export genehmigungspflichtig Korrekturwerte in separater Korrekturwerttabelle Voraussetzung: Arbeiten mit Flächennormalenvektoren (LN-Sätzen Option #9) HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 34 Automatisches Ermitteln von Werkstückmassen und Reibkräften Anpassung von Reglerparametern in Abhängigkeit von der aktuellen Werkstückmasse Active Chatter Control – ACC (Option #145) Aktive Ratterunterdrückung Vollautomatische Funktion zur Rattervermeidung während der Bearbei- tung HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 35 Maschinenhersteller konfigurieren und implementieren kann. Dazu zählt z. B. die Funktionale Sicherheit FS. Weitere Informationen finden Sie in der Dokumentation Ihres Maschinenherstellers oder im Prospekt Optionen und Zubehör. ID: 827222-xx HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 36: Vorgesehener Einsatzort

    Steuerung weiterhin ohne Fehlfunktionen oder Performance- Einbrüchen betrieben werden kann. Die Durchführung von Systemtests liegt in der Verantwortung des Erstellers der Software, die diese Kommunikationsschnittstellen verwendet. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 37: Neue Funktionen 34059X-16

    Mit der Funktion TRANS ROTATION drehen Sie Konturen oder Positionen um einen Drehwinkel. Mit der Funktion TRANS ROTATION RESET setzen Sie die Drehung zurück. Die NC-Funktionen dienen als Alternative zum Zyklus 10 DREHUNG. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 38 Systemdateien sowie Dateien und Ordner mit einem Punkt am Anfang des Namens aus. Wenn nötig können Sie die Dateien mit dem Softkey VERSTECKTE DATEIEN ANZEIGEN einblenden. Weitere Informationen: "Zusätzliche Funktionen", Seite 95 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 39 (Nr. 403129) definiert der Maschinenhersteller das Verhalten von drehzahlgeregelten FS-NC-Achsen bei offener Schutztür. Damit können Sie z. B. die Werkstückspindel einschalten und bei offener Schutztür am Werkstück ankratzen. Weitere Informationen: "Achspositionen prüfen", Seite 210 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 40 Die Steuerung berücksichtigt den Winkel eines gekröpften Stechwerkzeugs im Zyklus 800 KOORD.-SYST.ANPASSEN (DIN/ ISO: G800, Option #50) Der Eingabebereich der Spalte INIT_D_PNR in der Schleifwerkzeugtabelle wurde von 99 auf 9999 erweitert. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 41 Weitere Informationen: "PKI Admin", Seite 591 Der Eingabebereich des Maschinenparameters displayPace (Nr. 101000) wurde erweitert. Der minimale Anzeigeschritt der Achsen beträgt 0,000001° oder mm. Weitere Informationen: "Allgemeine Statusanzeige", Seite 75 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 42 Schleifscheibe. Durch einen Pendelhub kann die Steuerung die komplette Höhe des Zylinders bearbeiten. Die Steuerung führt mehrere Kreisbahnen während eines Pendelhubs aus. Dieser Vorgang entspricht einem Schleifen mit einem Langsamhub. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 43 Zyklus 1493 EXTRUSION ANTASTEN (DIN/ISO: G1493) Mit diesem Zyklus definieren Sie eine Extrusion. Bei einer aktiven Extrusion wiederholt die Steuerung Antastpunkte entlang einer Richtung über eine bestimmte Länge. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 44 Wiederanfahren auf den Vorhalteabstand nach einem Entspanen. Der Zyklus 208 BOHRFRAESEN (DIN/ISO: G208) wurde um den Parameter Q370 BAHN-UEBERLAPPUNG erweitert. In diesem Parameter definieren Sie die seitliche Zustellung. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 45 Der Zyklus 240 ZENTRIEREN (DIN/ISO: G240) wurde erweitert, um vorgebohrte Durchmesser zu berücksichtigen. Folgende Parameter wurden hinzugefügt: Q342 VORGEB. DURCHMESSER Q253 VORSCHUB VORPOS.: Bei definiertem Parameter Q342, Vorschub zum Anfahren des vertieften Startpunkts HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 46 Sie können den Zyklus 292 IPO.-DREHEN KONTUR (DIN/ISO: G292, Option #96) mit einer polaren Kinematik verwenden. Dafür muss das Werkstück in der Rundtischmitte gespannt ist und es darf keine Kopplung aktiv sein. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 47 Kammstechen eine Fehlermeldung aus, wenn ein schräger Rückzug (Q462=1) programmiert ist. Kammstechen ist nur mit einem geraden Rückzug möglich. Der Zyklus 1010 ABRICHTEN DURCHM. (DIN/ISO: G1010, Option #156) unterstützt den Werkzeugtyp Abrichtrolle. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 48 Wenn Sie im Parameter Q1125 MODUS SICHERE HOEHE den Wert 2 definiert haben, positioniert die Steuerung das Tastsystem mit Eilgang FMAX aus der Tastsystemtabelle auf den Sicherheitsabstand vor. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 49: Erste Schritte

    Erste Schritte...

  • Seite 50: Übersicht

    Folgende Themen werden in diesem Kapitel behandelt: Maschine einschalten Werkstück grafisch testen Werkzeuge einrichten Werkstück einrichten Werkstück bearbeiten Folgende Themen finden Sie in den Benutzerhandbüchern Klartext- und DIN/ISO- Programmierung: Maschine einschalten Werkstück programmieren HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 51: Maschine Einschalten

    Die Steuerung ist jetzt betriebsbereit und befindet sich in der Betriebsart Manueller Betrieb. Detaillierte Informationen zu diesem Thema Referenzpunkte anfahren Weitere Informationen: "Einschalten", Seite 186 Betriebsarten Weitere Informationen: "Programmieren", Seite 73 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 52: Werkstück Grafisch Testen

    Taste END drücken, um die Dateiverwaltung zu verlassen Detaillierte Informationen zu diesem Thema Werkzeugverwaltung Weitere Informationen: "Werkzeugdaten in die Tabelle eingeben", Seite 152 NC-Programme testen Weitere Informationen: "Programm-Test", Seite 291 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 53: Nc-Programm Wählen

    Die Steuerung bietet folgende Ansichten: Softkey Funktion Draufsicht Darstellung in 3 Ebenen 3D-Darstellung Detaillierte Informationen zu diesem Thema Grafikfunktionen Weitere Informationen: "Grafiken ", Seite 274 Programmtest durchführen Weitere Informationen: "Programm-Test", Seite 291 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 54: Programm-Test Starten

    Detaillierte Informationen zu diesem Thema Programm-Test durchführen Weitere Informationen: "Programm-Test", Seite 291 Grafikfunktionen Weitere Informationen: "Grafiken ", Seite 274 Simulationsgeschwindigkeit einstellen Weitere Informationen: "Geschwindigkeit des Programm-Tests einstellen", Seite 280 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 55: Werkzeuge Einrichten

    Werkzeuge vermessen, Länge und Radius notieren oder direkt mit einem Übertragungsprogramm zur Maschine übertragen Bei Vermessung auf der Maschine: Werkzeuge im Werkzeugwechsler einlagern Weitere Informationen: "Platztabelle TOOL_P.TCH editieren", Seite 57 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 56: Werkzeugtabelle Tool.t Editieren

    Weitere Informationen: "Betriebsarten", Seite 72 Arbeiten mit der Werkzeugtabelle Weitere Informationen: "Werkzeugdaten in die Tabelle eingeben", Seite 152 Arbeiten mit der Werkzeugverwaltung Weitere Informationen: "Werkzeugverwaltung aufrufen", Seite 169 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 57: Platztabelle Tool_P.tch Editieren

    Daten wählen, die Sie ändern wollen Taste END drücken Detaillierte Informationen zu diesem Thema Betriebsarten der Steuerung Weitere Informationen: "Betriebsarten", Seite 72 Arbeiten mit der Platztabelle Weitere Informationen: "Platztabelle für Werkzeugwechsler", Seite 159 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 58: Werkstück Einrichten

    3D-Tastsystem einwechseln Betriebsart Positionieren mit Handeingabe wählen Taste TOOL CALL drücken Werkzeugdaten eingeben Taste ENT drücken Werkzeugachse Z eingeben Taste ENT drücken Taste END drücken Taste NC-Start drücken HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 59 Eckpunkts an. 0 setzen: Softkey BEZUGSPUNKT SETZEN drücken Menü mit Softkey ENDE verlassen Detaillierte Informationen zu diesem Thema Bezugspunkte setzen Weitere Informationen: "Bezugspunktsetzen mit 3D-Tastsystem ", Seite 252 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 60: Werkstück Bearbeiten

    Sie abarbeiten wollen, mit Taste ENT übernehmen NC-Programm starten Taste NC-Start drücken Die Steuerung arbeitet das aktive NC-Programm Detaillierte Informationen zu diesem Thema NC-Programme abarbeiten Weitere Informationen: "Programmlauf", Seite 298 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 61: Grundlagen

    Grundlagen...

  • Seite 62: Die Tnc 640

    TNC 150 B) erstellt haben, sind von der TNC 640 bedingt abarbeitbar. Wenn die NC-Sätze ungültige Elemente enthalten, dann werden diese von der Steuerung beim Öffnen der Datei mit einer Fehlermeldung oder als ERROR-Sätze gekennzeichnet. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 63: Datensicherheit Und Datenschutz

    Datensätze sowie Software verändern. Manipulierte Datensätze sowie Software können zu einem unvorhergesehen Verhalten der Maschine führen. Wechselspeichermedien vor der Nutzung auf Schadsoftware prüfen Internen Web-Browser ausschließlich in der Sandbox starten HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 64 Wenn Sie auf den Einsatz eines Virenscanners bestehen, müssen Sie die Steuerung in einem abgeschotteten Netz betreiben (mit einem Gateway und einem Virenscanner). Die nachträgliche Installation eines Virenscanners ist nicht möglich. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 65: Bildschirm Und Bedienfeld

    Steuerung anzeigen kann, hängt von der gewählten Betriebsart ab. Bildschirmaufteilung festlegen: Taste Bildschirmaufteilung drücken: Die Softkey- Leiste zeigt die möglichen Bildschirmaufteilungen Weitere Informationen: "Betriebsarten", Seite 72 Bildschirmaufteilung mit Softkey wählen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 66: Bedienfeld

    Weitere Informationen: "Touchscreen bedienen", Seite 595 Beachten Sie Ihr Maschinenhandbuch! Manche Maschinenhersteller verwenden nicht das Standardbedienfeld von HEIDENHAIN. Tasten, wie z. B. NC-Start oder NC-Stopp, sind in Ihrem Maschinenhandbuch beschrieben. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 67 Kleine Menge eines Isopropanol-Alkohol-Reinigungsmittels auf ein fusselfreies und sauberes Tuch auftragen Beachten Sie die Hinweise für das Reinigungsmittel. Schalenbereich mit dem Tuch vorsichtig auswischen, bis keine Schlieren oder Flecken erkennbar sind HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 68 Tastenkappe abziehen Tastenkappe auf die Dichtung setzen und festdrücken Die Dichtung darf nicht beschädigt werden, ansonsten ist die Schutzart IP54 nicht garantiert. Sitz und Funktion testen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 69: Extended Workspace Compact

    HEIDENHAIN-Tastatur für die externen Anwendungen verwenden. HEIDENHAIN bietet alternativ einen zweiten Bildschirm zur Steuerung als Extended Workspace Comfort an. Extended Workspace Comfort bietet eine gleichzeitige Vollbildansicht der Steuerung und einer externen Anwendung. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 70 Sie können den Tastaturfokus zwischen der Steuerungsoberfläche und der Anwendung im Sidescreen umschalten. Sie haben folgende Möglichkeiten den Fokus umzuschalten: Den Bereich der jeweiligen Anwendung wählen Das Icon des Arbeitsbereichs wählen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 71 Wenn mehrere Anwendungen im Sidescreen geöffnet sind, können Sie zwischen den einzelnen Anwendungen mithilfe des Umschalt- Symbols wechseln. Sie können den Vollbildmodus mithilfe der Bildschirm-Umschalttaste oder einer Betriebsartentaste auf der Tastatureinheit jederzeit verlassen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 72: Betriebsarten

    In dieser Betriebsart lassen sich einfache Verfahrbewegungen programmieren, z. B. um planzufräsen oder vorzupositionieren. Softkeys zur Bildschirmaufteilung Softkey Fenster NC-Programm Links: NC-Programm, rechts: Statusanzeige Links: NC-Programm, rechts: Werkstück Links: NC-Programm, rechts: Kollisionskörper und Werkstück HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 73: Programmieren

    Die Simulation wird grafisch mit verschiedenen Ansichten unterstützt. Softkeys zur Bildschirmaufteilung Softkey Fenster NC-Programm Links: NC-Programm, rechts: Statusanzeige Links: NC-Programm, rechts: Werkstück Werkstück Links: NC-Programm, rechts: Kollisionskörper und Werkstück Kollisionskörper und Werkstück HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 74: Programmlauf Satzfolge Und Programmlauf Einzelsatz

    Links: NC-Programm, rechts: Kollisionskörper und Werkstück Kollisionskörper und Werkstück Softkeys zur Bildschirmaufteilung bei Palettentabellen Softkey Fenster Palettentabelle Links: NC-Programm, rechts: Palettentabelle Links: Palettentabelle, rechts: Statusanzeige Links: Palettentabelle, rechts: Grafik Batch Process Manager HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 75: Statusanzeigen

    Achse ist nicht im sicheren Betrieb oder wird simuliert Achse ist geklemmt Achse kann mit dem Handrad verfahren werden Mit dem Maschinenparameter CfgPosDisplayPace (Nr. 101000) definieren Sie die Anzeigegenauigkeit durch Anzahl der Nachkommastellen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 76 Während der Funktion SATZVORLAUF wird das Symbol transparent angezeigt Im aktiven Bezugspunkt ist eine Grunddrehung aktiv Achsen werden unter Berücksichtigung der Grund- drehung verfahren Im aktiven Bezugspunkt ist eine 3D-Grunddrehung aktiv HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 77 Handeingabe", Seite 327 und "Programmge- steuerte Unterbrechungen", Seite 303 NC-Programm wird abgebrochen oder beendet Drehbetrieb ist aktiv Abrichtbetrieb ist aktiv Die Funktion Dynamische Kollisionsüberwachung DCM ist aktiv HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 78: Zusätzliche Statusanzeigen

    Betriebsart Programm-Test steht Ihnen nur eine begrenzte Statusanzeige zur Verfügung. Zusätzliche Statusanzeige einschalten Softkey-Leiste für die Bildschirmaufteilung aufrufen Bildschirmdarstellung mit zusätzlicher Statusanzeige wählen Die Steuerung zeigt in der rechten Bildschirmhälfte das Statusformular Übersicht HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 79 Abhängig vom Maschinenparameter spindleDisplay (Nr. 100807) Werkzeuginformationen Aktive M-Funktionen Aktive Koordinatentransformationen Aktives Unterprogramm Aktive Programmteilwiederholung Mit PGM CALL gerufenes NC-Programm Aktuelle Bearbeitungszeit Name und Pfad des aktiven Hauptprogramms HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 80 Aktive Programmteilwiederholungen mit Satznum- anwahl mer, Labelnummer und Anzahl der programmier- möglich ten/noch auszuführenden Wiederholungen Aktive Unterprogramme mit Satznummer, in der das Unterprogramm gerufen wurde und Label- nummer die aufgerufen wurde HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 81 Schwenkwinkel für die Bearbeitungsebene OEM-Drehung Weitere Informationen: "Bearbeitungsebe- ne-Koordinatensystem WPL-CS", Seite 135 Winkel der Basistransformationen Aktive Kinematik Hauptachsen, wenn abweichend vom Standard XYZ mithilfe der Funktion PARAXMODE oder POLARKIN definiert HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 82 Zustand der Funktion VT-Wert rücksetzen Weitere Informationen: "Globale Programmein- stellungen (Option #44)", Seite 367 Die Werte aller weiterer Einstellmöglichkeiten der Funktion Globale Programmeinstellungen zeigt die Steuerung im Reiter GS an. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 83 Anzeige des aktiven Werkzeugs: Anzeige T: Werkzeugnummer und Werkzeugname DOC: Kommentar zum Werkzeug Werkzeugachse Werkzeugmaße und Werkzeugschneide (CL: Für Cutter Location) Aufmaße (Deltawerte) aus der Werkzeugtabelle (TAB) und dem NC-Programm (PGM) HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 84 Anzeige T: Werkzeugnummer und Werkzeugname DOC: Kommentar zum Werkzeug Werkzeugachse Werkzeugmaße und Werkzeugorientierung (TO) Aufmaße (Deltawerte) aus der Werkzeugtabelle (TAB) und dem NC-Programm (PGM) Standzeit Anzeige programmiertes Werkzeug und Schwes- terwerkzeug HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 85 Durchmesser oder Kantenlänge des Antastelements Verdrehwinkel Der Maschinenhersteller definiert die Kippwinkeltoleranz im optionalen Maschinenparameter tippingTolerance (Nr. 114319). Nur wenn eine Toleranz definiert ist, ermittelt die Steuerung den Kippwinkel automatisch. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 86 Mit dem Maschinenparameter CfgDisplayCoordSys (Nr. 127501) definiert der Maschinenhersteller, in welchem Koordinatensystem die Statusanzeige eine aktive Nullpunktverschiebung anzeigt. Weitere Informationen: Benutzerhandbuch Bearbeitungszyklen programmieren Weitere Informationen: Benutzerhandbücher Klartext- und DIN/ISO- Programmierung HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 87 Spiegelung (W-CS) Verschiebung (mW-CS) Drehung (WPL-CS) Vorschub-Override Weitere Informationen: "Globale Programmein- stellungen (Option #44)", Seite 367 Die Werte der Einstellmöglichkeit Handrad-Überlagerung zeigt die Steuerung im Reiter POS HR an. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 88 Referenzlast der Spindel Aktuelle Drehzahl der Spindel Aktuelle Abweichung der Drehzahl Aktuelle Bearbeitungszeit Liniendiagramm, in dem die aktuelle Spindellast und der von der Steuerung kommandierte Wert des Vorschuboverrides angezeigt wird HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 89 Bereich unterhalb der grünen Linie: Zone des definitionsgemäß sicheren Bereichs Ihr Maschinenhersteller kann alternativ nur Warn- oder nur Fehlergrenzen definieren. Wenn keine Grenzen definiert sind, entfällt die entsprechende rote oder gelbe Linie. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 90 Fehlermeldungen das Weiterarbeiten. Für diesen Fall können Sie mithilfe des Maschinenparameters CfgMonUser (Nr. 129400) u. a. Einfluss auf die konfigurierten Überbelastungsreaktionen nehmen. Weitere Informationen: "Liste der Anwenderparameter", Seite 616 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 91: Dateiverwaltung

    2 GByte groß sein. Je nach Einstellung erzeugt die Steuerung nach dem Editieren und Abspeichern der NC-Programme Backup- Dateien mit der Endung *.bak. Dies beeinträchtigt den zur Verfügung stehenden Speicherplatz. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 92 Daten zu Problemen führen. Die maximal erlaubte Pfadlänge beträgt 255 Zeichen. Zur Pfadlänge zählen die Bezeichnungen des Laufwerks, des Verzeichnisses und der Datei inklusive der Endung. Weitere Informationen: "Pfade", Seite 93 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 93: Extern Erstellte Dateien An Der Steuerung Anzeigen

    Danach wurde im Verzeichnis AUFTR1 noch das Unterverzeichnis NCPROG angelegt und dort das NC-Programm PROG1.H hineinkopiert. Das NC-Programm hat damit den Pfad: TNC:\AUFTR1\NCPROG\PROG1.H Die Grafik rechts zeigt ein Beispiel für eine Verzeichnisanzeige mit verschiedenen Pfaden. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 94: Dateiverwaltung Aufrufen

    Datei ist in einer Programmlauf-Betriebsart angewählt Datei besitzt nicht angezeigte abhängi- ge Dateien mit der Endung DEP, z. B. bei Verwendung der Werkzeugeinsatzprüfung Datei ist gegen Löschen und Ändern geschützt HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 95: Zusätzliche Funktionen

    Gewünschten Editor markieren TEXT-EDITOR für Textdateien, z. B. .A oder .TXT PROGRAM-EDITOR für NC-Programme .H und TABLE-EDITOR für Tabellen, z. B. .TAB oder .T BPM-EDITOR für Palettentabellen .P Softkey OK drücken HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 96 Bei allen Dateien, die auf dem Laufwerk TNC: und nicht im Verzeichnis public sind, wird automatisch der Funktionsbenutzer user als Besitzer zugeordnet. Weitere Informationen: "Verzeichnis public", Seite 581 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 97 Punkt zu Beginn des Namens. Sie blenden versteckte Dateien und Ordner wie folgt ein: Softkey ZUSÄTZL. FUNKT. drücken Softkey VERSTECKTE DATEIEN ANZEIGEN drücken Die Steuerung zeigt die versteckten Dateien und Ordner. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 98: Laufwerke, Verzeichnisse Und Dateien Wählen

    Taste ENT drücken Schritt 2: Verzeichnis wählen Verzeichnis im linken Fenster markieren Das rechte Fenster zeigt automatisch alle Dateien aus dem Verzeichnis an, das markiert (hell hinterlegt) ist. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 99 4 beginnen. Alternativ: Endungen eingeben, z. B. *.H;*.D Die Steuerung zeigt alle Dateien mit Dateityp .h und .d. Der gesetzte Anzeigefilter bleibt auch bei einem Neustart der Steuerung gespeichert. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 100: Eine Der Zuletzt Gewählten Dateien Wählen

    Festplatten mit Dateisystem FAT/VFAT CD-ROM-Laufwerke mit Dateisystem Joliet (ISO 9660) Solche USB-Geräte erkennt die Steuerung beim Anstecken automatisch. Bei nicht unterstützten Dateisystemen gibt die Steuerung beim Anstecken eine Fehlermeldung aus. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 101 Warnung, bis die Dateiübertragung abgeschlossen ist. USB-Gerät entfernen Um ein USB-Gerät zu entfernen, gehen Sie wie folgt vor: Cursor ins linke Fenster bewegen Softkey ZUSÄTZL. FUNKT. drücken USB-Gerät entfernen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 102: Datenübertragung Zu Oder Von Einem Externen Datenträger

    Mit Taste ENT bestätigen Die Steuerung blendet ein Statusfenster ein, das Sie über den Kopierfortschritt informiert. Alternativ Softkey FENSTER drücken Die Steuerung zeigt wieder das Standardfenster für die Dateiverwaltung. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 103: Die Steuerung Im Netzwerk

    NC-Programm geändert oder manipuliert wurde. Zusätzlich kann die Netzwerkgeschwindigkeit das Abarbeiten des NC-Programms verlangsamen. Es können unerwünschte Maschinenbewegungen und Kollisionen entstehen. NC-Programm und alle gerufenen Dateien auf das Laufwerk TNC: kopieren HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 104: Datensicherung

    Steuerung konvertiert den Inhalt der eingelesenen Datei in ein für die TNC 640 gültiges Format und speichert die Änderungen in der gewählten Datei. Weitere Informationen: "Werkzeugtabellen importieren", Seite 157 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 105: Zusatz-Tools Zur Verwaltung Externer Dateitypen

    (Menüpunkt Verbindung > Verbindung konfigurieren > Reiter Modus). Wenn Sie eine TNC 640 mit Touch-Bedienung verwenden, können Sie einige Tastendrücke durch Gesten ersetzen. Weitere Informationen: "Touchscreen bedienen", Seite 595 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 106 Softkey-Umschalttaste drücken Der Dokumentenbetrachter öffnet das Auswahlmenü Datei. Bewegen Sie den Cursor auf den Menüpunkt Schließen Taste ENT drücken Die Steuerung kehrt zurück in die Dateiverwaltung. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 107 Gnumeric wie folgt: Softkey-Umschalttaste drücken Das Zusatz-Tool Gnumeric öffnet das Auswahlmenü Datei. Bewegen Sie den Cursor auf den Menüpunkt Schließen Taste ENT drücken Die Steuerung kehrt zurück in die Dateiverwaltung. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 108 Sie können den Webbrowser nur aktualisieren, wenn Sie die Sicherheitssoftware SELinux in dieser Zeit deaktivieren und eine Verbindung zum Internet besteht. Aktivieren Sie SELinux nach dem Update wieder. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 109 Softkey-Umschalttaste drücken: Der Webbrowser öffnet das Auswahlmenü File Bewegen Sie den Cursor auf den Menüpunkt Quit Taste ENT drücken Die Steuerung kehrt zurück in die Dateiverwaltung. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 110 Wenn Sie keine Maus verwenden, schließen Sie den Xarchiver wie folgt: Softkey-Umschalttaste drücken Der Xarchiver öffnet das Auswahlmenü ARCHIV. Bewegen Sie den Cursor auf den Menüpunkt Beenden Taste ENT drücken Die Steuerung kehrt zurück in die Dateiverwaltung. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 111 Im Auswahlmenü die Menüpunkte Tools und Leafpad wählen Um Leafpad zu beenden, gehen Sie wie folgt vor: Mit der Maus Menüpunkt Datei wählen Menüpunkt Beenden wählen Die Steuerung kehrt zurück in die Dateiverwaltung. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 112 Grafikdatei geöffnet lassen. Alternativ können Sie auch per Mausklick auf das entsprechende Symbol in der Task- Leiste zurück auf die Steuerungsoberfläche wechseln. Weitere Informationen zur Bedienung von Risteretto finden Sie unter Hilfe. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 113 Risteretto wie folgt: Softkey-Umschalttaste drücken Das Risteretto öffnet das Auswahlmenü Datei. Bewegen Sie den Cursor auf den Menüpunkt Beenden Taste ENT drücken Die Steuerung kehrt zurück in die Dateiverwaltung. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 114: Fehlermeldungen Und Hilfesystem

    Wenn Sie das Fehlerfenster öffnen, erhalten Sie die vollständige Information zu allen anstehenden Fehlern. Taste ERR drücken Die Steuerung öffnet das Fehlerfenster und zeigt alle anstehenden Fehlermeldungen vollständig an. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 115 Fehlerfenster öffnen Cursor auf die entsprechende Fehlermeldung positionieren Softkey INTERNE INFO drücken Die Steuerung öffnet ein Fenster mit internen Informationen zum Fehler. Details verlassen: Softkey INTERNE INFO erneut drücken HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 116 Aktiv: Haken setzen, Service-Datei wird automatisch erstellt Kommentar: Ggf. Kommentar zur Fehlernummer eingeben Softkey SPEICHERN drücken Die Steuerung speichert automatisch eine Service-Datei beim Eintreten der hinterlegten Fehlernummer. Softkey ZURÜCK drücken HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 117 Alternativ alle Fehler löschen: Softkey ALLE LÖSCHEN drücken Wenn bei einem Fehler die Ursache nicht behoben ist, kann er nicht gelöscht werden. In diesem Fall bleibt die Fehlermeldung erhalten. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 118 Softkey VORHERIGE DATEI drücken Bei Bedarf aktuelles Fehlerprotokoll einstellen: Softkey AKTUELLE DATEI drücken Der älteste Eintrag des Fehlerprotokolls steht am Anfang – der jüngste Eintrag am Ende der Datei. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 119 Eingabe eines Werts außerhalb des Gültigkeitsbereichs, weist die Steuerung Sie mit einem Hinweistext in der Kopfzeile auf diese Fehlbedienung hin. Die Steuerung löscht den Hinweistext bei der nächsten gültigen Eingabe. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 120 Die Steuerung speichert die Service-Datei. Fehlerfenster schließen Um das Fehlerfenster wieder zu schließen, gehen Sie wie folgt vor: Softkey ENDE drücken Alternativ: Taste ERR drücken Die Steuerung schließt das Fehlerfenster. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 121: Kontextsensitives Hilfesystem Tncguide

    Zusätzlich ist noch die Buchdatei main.chm verfügbar, in der alle vorhandenen CHM-Dateien zusammengefasst dargestellt sind. Optional kann Ihr Maschinenhersteller noch maschinenspezifische Dokumentationen in den TNCguide einbetten. Diese Dokumente erscheinen dann als separates Buch in der Datei main.chm. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 122 Das gewünschte Wort markieren Taste HELP drücken Die Steuerung startet das Hilfesystem und zeigt die Beschreibung zur aktiven Funktion. Dies gilt nicht für Zusatzfunktionen oder Zyklen von Ihrem Maschinenhersteller. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 123 Textfenster rechts ist aktiv: Nächsten Link anspringen Zuletzt angezeigte Seite wählen Vorwärts blättern, wenn Sie mehrfach die Funkti- on zuletzt angezeigte Seite wählen verwendet haben Eine Seite zurück blättern HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 124 Die Steuerung synchronisiert das Stichwortverzeichnis bezogen auf den eingegebenen Text, sodass Sie das Stichwort in der aufgeführten Liste schneller finden können. Mit Taste ENT Informationen zum gewählten Stichwort anzeigen lassen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 125 Wenn Sie die Funktion Nur in Titeln suchen aktivieren, durchsucht die Steuerung ausschließlich alle Überschriften, nicht die gesamten Texte. Die Funktion aktivieren Sie mit der Maus oder durch Selektieren und anschließendes Bestätigen mit der Leertaste. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 126 TNC:\tncguide\en Tschechisch TNC:\tncguide\cs Französisch TNC:\tncguide\fr Italienisch TNC:\tncguide\it Spanisch TNC:\tncguide\es Portugiesisch TNC:\tncguide\pt Schwedisch TNC:\tncguide\sv Dänisch TNC:\tncguide\da Finnisch TNC:\tncguide\fi Niederländisch TNC:\tncguide\nl Polnisch TNC:\tncguide\pl Ungarisch TNC:\tncguide\hu Russisch TNC:\tncguide\ru Chinesisch (simplified) TNC:\tncguide\zh HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 127 Grundlagen | Fehlermeldungen und Hilfesystem Sprache TNC-Verzeichnis Chinesisch (traditional) TNC:\tncguide\zh-tw Slowenisch TNC:\tncguide\sl Norwegisch TNC:\tncguide\no Slowakisch TNC:\tncguide\sk Koreanisch TNC:\tncguide\kr Türkisch TNC:\tncguide\tr Rumänisch TNC:\tncguide\ro HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 128: Nc-Grundlagen

    Hauptachse Parallelachse Drehachse Beachten Sie Ihr Maschinenhandbuch! Die Anzahl, Benennung und Zuordnung der programmierbaren Achsen ist von der Maschine abhängig. Ihr Maschinenhersteller kann weitere Achsen definieren, z. B. PLC-Achsen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 129: Bezugssysteme

    Eingabe-Koordinatensystem I-CS: Input Coordinate System Werkzeug-Koordinatensystem T-CS: Tool Coordinate System Alle Bezugssysteme bauen aufeinander auf. Sie unterliegen der kinematischen Kette der jeweiligen Werkzeugmaschine. Das Maschinen-Koordinatensystem ist dabei das Referenzbezugssystem. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 130 Paletten-Bezugspunkttabelle nicht sichtbar oder editierbar sind, besteht während aller Bewegungen Kollisionsgefahr! Dokumentation Ihres Maschinenherstellers beachten Palettenbezugspunkte ausschließlich in Verbindung mit Paletten verwenden Vor der Bearbeitung die Anzeige des Reiters PAL prüfen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 131 Die Anzeigen IST und SOLL zeigen Bewegungen der Y-Achse und der Z-Achse im Eingabe-Koordinatensystem. Der Anwender kann Positionen bezogen auf den Maschinen- Nullpunkt programmieren, z. B. mithilfe der Zusatzfunktion M91. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 132 Bewegungen Kollisionsgefahr! Dokumentation Ihres Maschinenherstellers beachten Palettenbezugspunkte ausschließlich in Verbindung mit Paletten verwenden Vor der Bearbeitung die Anzeige des Reiters PAL prüfen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 133 Transformationen im Werkstück-Koordinatensystem: 3D ROT-Funktionen B-CS PLANE-Funktionen Zyklus 19 BEARBEITUNGSEBENE Zyklus 7 NULLPUNKT (Verschiebung vor dem Schwenken der Bearbeitungsebene) Zyklus 8 SPIEGELUNG (Spiegelung vor dem Schwenken der Bearbeitungsebene) HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 134 Werte der aktiven Zeile der Bezugspunkttabelle wirken bei dieser Annahme unmittelbar auf das Bearbeitungsebene- Koordinatensystem. Im Bearbeitungsebene-Koordinatensystem sind natürlich weitere Transformationen möglich Weitere Informationen: "Bearbeitungsebene- Koordinatensystem WPL-CS", Seite 135 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 135 Drehung und Präzessionswinkel auch ohne die Funktion Mill-Turning (Option #50) nutzen. I-CS Transformationen im Bearbeitungsebene-Koordinatensystem: Zyklus 7 NULLPUNKT Zyklus 8 SPIEGELUNG Zyklus 10 DREHUNG Zyklus 11 MASSFAKTOR Zyklus 26 MASSFAKTOR ACHSSPEZ. PLANE RELATIVE HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 136 An einer 3-Achsmaschine oder bei einer reinen 3-Achs- Bearbeitung gibt es außerdem keine Transformationen im Werkstück-Koordinatensystem. Die BASISTRANSFORM.- Werte der aktiven Zeile der Bezugspunkttabelle wirken bei dieser Annahme unmittelbar auf das Eingabe- Koordinatensystem. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 137 In Verbindung mit der 3D-Werkzeugkorrektur kann entlang der Flächennormalenvektoren die Lage des Werkzeug-Koordinatensystems verschoben werden. Die Orientierung des Werkzeug-Koordinatensystems kann in verschiedenen Bezugssystemen erfolgen. Weitere Informationen: "Werkzeug-Koordinatensystem T- CS", Seite 138 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 138 7 L A+0 B+45 C+0 R0 F2500 7 LN X+48 Y+102 Z-1.5 NX-0.04658107 NY0.00045007 NZ0.8848844 TX-0.08076201 TY-0.34090025 TZ0.93600126 R0 M128 7 LN X+48 Y+102 Z-1.5 NX-0.04658107 NY0.00045007 NZ0.8848844 R0 M128 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 139 < R + DR + DR PROG PROG → Eckenradiusfräser oder Torusfräser Ohne der TCPM-Funktion oder der Zusatzfunktion M128 ist die Orientierung des Werkzeug-Koordinatensystems und des Eingabe-Koordinatensystems identisch. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 140: Zubehör: 3D-Tastsysteme Und Elektronische Handräder Von Heidenhain

    Schutzart machen das Werkzeug-Tastsystem gegenüber Kühlmittel und Spänen unempfindlich. Das Schaltsignal erzeugt ein verschleißfreier optischer Schalter. Die Signalübertragung erfolgt beim TT 160 kabelgebunden. Der TT 460 ermöglicht eine Infrarot- und eine Funkübertragung. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 141: Elektronische Handräder Hr

    An Steuerungen mit (HSCI: HEIDENHAIN Serial Controller Interface) serieller Schnittstelle für Steuerungskomponenten können auch mehrere elektronische Handräder gleichzeitig angeschlossen und abwechselnd verwendet werden. Die Konfiguration erfolgt über den Maschinenhersteller! HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 143: Werkzeuge

    Werkzeuge...

  • Seite 144: Werkzeugdaten

    Sie haben folgende Möglichkeiten, die Werkzeuglänge zu ermitteln: Mit einem Endmaß Mit einem Kalibrierdorn (Prüfwerkzeug) Bevor Sie die Werkzeuglänge ermitteln, müssen Sie den Bezugspunkt in der Spindelachse setzen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 145: Werkzeugradius R

    Mit dem Werkzeug auf den beweglichen Innenring fahren, bis die Messuhr 0 zeigt Die Steuerung zeigt die absolute Werkzeuglänge als Istposition in der Positionsanzeige. Werkzeugradius R Den Werkzeugradius R geben Sie direkt ein. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 146: Grundlagen Werkzeugtabelle

    Die Tabellenansicht können Sie mit der Taste Bildschirmaufteilung wählen. Hierbei stehen eine Listenansicht oder eine Formularansicht zur Verfügung. Weitere Einstellungen, wie z. B. SPALTEN SORTIEREN/ AUSBLENDEN, nehmen Sie nach dem Öffnen der Datei vor. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 147 Werkzeugverwaltung (Option #93). Sie schalten die Ansicht der Werkzeugtabelle wie folgt um: Softkey WERKZEUG TABELLE drücken Softkey ZUSÄTZL. FUNKT. drücken Softkey POS.-ANZ.auf EIN setzen Die Steuerung blendet die Positionsanzeige ein. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 148 Die Funktion Dynamische Kollisionsüberwachung DCM verwendet ebenfalls die Längen- und Radiusangaben für die Darstellung des aktiven Werkzeugs und die Kollisionsüberwachung. Unvollständig oder falsch definierte Werkzeuge führen ggf. zu verfrühten oder falschen Kollisionswarnungen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 149 Standardfilter verwenden Alle Bohrer in der Werkzeugtabelle anzeigen Alle Fräser in der Werkzeugtabelle anzeigen Alle Gewindebohrer / Gewindefräser in der Werkzeugtabelle anzeigen Alle Taster in der Werkzeugtabelle anzeigen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 150 Beschreibungen benötigt als bei Fräs- oder Bohrwerkzeugen. Die Steuerung bietet hierfür eine spezielle formularbasierte Werkzeugverwaltung für die Schleif- und Abrichtwerkzeuge. Weitere Informationen: "Werkzeuge im Schleifbetrieb (Option #156)", Seite 453 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 151: Werkzeugtabelle In Inch Anlegen Und Aktivieren

    Werkzeugtabelle öffnen Werkzeugtabelle prüfen Eine weitere Tabelle, in der die Maßeinheit nicht automatisch geändert wird, ist die Bezugspunkttabelle. Weitere Informationen: "Bezugspunkttabelle in INCH anlegen und aktivieren", Seite 213 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 152: Werkzeugdaten In Die Tabelle Eingeben

    Information zu diesem Werkzeug, die an die PLC übertra- PLC-Status? gen werden soll Schneidenlänge des Werkzeugs LCUTS Schneidenlänge in der WKZ- Achse? Eine Eingabe begrenzt die Zustelltiefe bei Zyklen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 153 Die Eingabe in Prozent bezieht sich auf die Regelreferenz- leistung. Der Wert 0 schaltet die Überwachungsfunktion ab. Ein leeres Feld hat keinerlei Wirkung. Weitere Informationen: "Werkzeugverschleiß überwachen", Seite 364 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 154 Halsradius des Werkzeugs? grafische Darstellung und Kollisionsüberwachung von z. B. freigeschliffenen Schaftfräsern oder Scheibenfräsern Ein Freischliff RN ist ausschließlich bei LU > LCUTS möglich und innerhalb der grafischen Simulation sichtbar. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 155 Steuerung das Werkzeug (Status L). Einga- bebereich: 0 bis 0,9999 mm Beschreibung der Zyklen zur automatischen Werkzeugvermessung. Weitere Informationen: Benutzerhandbuch Messzyklen für Werkstück und Werkzeug programmieren HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 156 Doppelklick auf eine Zelle: Cursor in die Zelle setzen, bei Auswahlfeldern: Auswahldialog öffnen Softkey Editierfunktionen der Werkzeugtabelle Tabellenanfang wählen Tabellenende wählen Vorherige Tabellenseite wählen Nächste Tabellenseite wählen Text oder Zahl suchen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 157: Werkzeugtabellen Importieren

    Funktion TABELLE / NC-PGM ANPASSEN durchführen. Die Steuerung konvertiert den Inhalt der eingelesenen Werkzeugtabelle in ein für die TNC 640 gültiges Format und speichert die Änderungen in der gewählten Datei. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 158 DIN/ISO-Programmierung Beim Import von Werkzeugtabellen der iTNC 530 werden alle definierten Werkzeugtypen mitübertragen. Nicht vorhandene Werkzeugtypen werden mit Typ Undefiniert importiert. Prüfen Sie die Werkzeugtabelle nach dem Importieren. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 159: Platztabelle Für Werkzeugwechsler

    Ansichten über die Softkeys im Menü TABELLEN FILTER wählen. Platztabelle in einer Programmlauf-Betriebsart editieren Werkzeugtabelle wählen: Softkey WERKZEUG TABELLE drücken Softkey PLATZ TABELLE drücken Ggf. Softkey EDITIEREN auf EIN setzen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 160 LOCKED_ABOVE Platz oben sperren? Flächenmagazin: Platz unterhalb Sperren LOCKED_BELOW Platz unten sperren? Flächenmagazin: Platz links sperren LOCKED_LEFT Platz links sperren? Flächenmagazin: Platz rechts sperren LOCKED_RIGHT Platz rechts sperren? HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 161 OK in die Platztabelle übernehmen Wert zurücksetzen Cursor in die aktuelle Zelle setzen Ansicht sortieren Beachten Sie Ihr Maschinenhandbuch! Der Maschinenhersteller legt Funktion, Eigenschaft und Bezeichnung der verschiedenen Anzeigefilter fest. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 162: Werkzeugwechsel

    Befindet sich die Zielposition in der Werkzeugachse unterhalb der aktuellen Position, wird die Werkzeugachse zuletzt positioniert Befindet sich die Zielposition in der Werkzeugachse oberhalb der aktuellen Position, wird die Werkzeugachse zuerst positioniert HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 163: Werkzeugeinsatzprüfung

    Die Funktion Werkzeugeinsatzprüfung steht für die Drehwerkzeuge nicht zur Verfügung. Um eine Werkzeugeinsatzprüfung durchführen zu können, müssen Sie im MOD-Menü Werkzeugeinsatzdateien erzeugen einschalten. Weitere Informationen: "Werkzeugeinsatzdatei erzeugen", Seite 477 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 164 Werkzeugeinsatzzeit in Sekunden TIME (Vorschubzeit ohne Eilgangbewegungen) Werkzeugeinsatzzeit in Sekunden (Gesamt- WTIME einsatzzeit von Werkzeugwechsel zu Werkzeugwechsel) Werkzeug-Radius R + Aufmaß Werkzeug- Radius DR aus der Werkzeugtabelle. Einheit ist mm HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 165 Werkzeug-Einsatzprüfung mit dem Ergebnis der Einsatzprüfung. Softkey OK drücken Die Steuerung schließt das Überblendfenster. Alternativ Taste ENT drücken Mit der Funktion FN 18 ID975 NR1 können Sie die Werkzeugeinsatzprüfung abfragen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 166: Tastsystemtabelle

    Messpunkten positioniert DIST Maximaler Messweg? [mm] 0.00100...+99999.99999 Wenn der Taststift bei einem Antastvorgang innerhalb des definierten Werts nicht ausgelenkt wird, gibt die Steuerung eine Fehlermeldung aus. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 167: Tastsystemtabelle Editieren

    Softkey TASTSYSTEM TABELLE drücken Die Steuerung öffnet die Tastsystemtabelle. Softkey EDITIEREN auf EIN setzen Gewünschten Wert wählen Gewünschte Änderungen durchführen Sie können die Werte der Tastsystemtabelle auch in der Werkzeugverwaltung editieren. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 168: Werkzeugverwaltung

    Wenn Sie ein Werkzeug in der Werkzeugverwaltung editieren, ist das angewählte Werkzeug gesperrt. Wenn dieses Werkzeug im abgearbeiteten NC-Programm benötigt wird, zeigt die Steuerung die Meldung: Werkzeugtabelle verriegelt. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 169: Werkzeugverwaltung Aufrufen

    Werkzeugeinsatzdatei erstellt haben) Weitere Informationen: "Werkzeugeinsatzprüfung", Seite 163 Wenn in der Programmlauf-Betriebsart eine Palettentabelle angewählt ist, dann wird die Bestückungsliste und T-Einsatzfolge für die gesamte Palettentabelle berechnet. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 170: Werkzeugverwaltung Editieren

    SPALTE SORTIEREN aktiv: Mausklick auf Spaltenkopf sortiert den Spalteninhalt SPALTE SCHIEBEN aktiv: Spalte lässt sich per Drag+Drop verschieben Manuell durchgeführte Einstellungen (Spalten verschieben) in den ursprünglichen Zustand zurücksetzen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 171 Tipptexte zeigt die Steuerung dann an, wenn Sie den Softkey EDITIEREN AUS/EIN auf EIN gestellt haben, den Mauszeiger über ein aktives Eingabefeld bewegen und eine Sekunde stehen lassen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 172 Formulars durchgeführt haben Die gemessenen Werte der Werkzeugkorrektur verrechnen lassen (nur aktiv bei Drehwerkzeugen) Werkzeugindex einfügen Werkzeugindex löschen Werkzeugdaten des angewählten Werkzeugs kopieren Kopierte Werkzeugdaten in das angewählte Werkzeug einfügen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 173: Verfügbare Werkzeugtypen

    Steuerung in der Werkzeugverwaltung nur die benötigten Eingabefelder zur Verfügung. Die Werkzeugverwaltung stellt die verschiedenen Werkzeugtypen mit einem Icon dar. Folgende Werkzeugtypen stehen zur Verfügung: Icon Werkzeugtyp Werkzeugtypnummer Undefiniert,**** Fräswerkzeug,MILL Schruppfräser,MILL_R Schlichtfräser,MILL_F Kugelfräser,BALL Torusfräser,TORUS HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 174 Werkzeuge | Werkzeugverwaltung Icon Werkzeugtyp Werkzeugtypnummer Bohrer,DRILL Gewindebohrer,TAP NC-Anbohrer,CENT Drehwerkzeug,TURN Tastsystem,TCHP Reibahle,REAM Kegelsenker,CSINK Zapfensenker,TSINK Ausdreh-Werkzeug,BOR Rückwärts-Senker,BCKBOR Gewindefräser,GF Gewindefräser mit Senkfase,GSF Gewindefräser mit Einzelplatte,EP Gewindefräser mit Wendeplatte,WSP Bohrgewindefräser,BGF Zirkular-Gewindefräser,ZBGF Schleifwerkzeug Abrichtwerkzeug HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 175: Werkzeugdaten Importieren Und Exportieren

    Mit den Pfeiltasten oder per Maus, die zu importierende Datei wählen, mit Taste ENT bestätigen Die Steuerung zeigt in einem Überblendfenster den Inhalt der CSV-Datei Importvorgang mit Softkey AUSFÜHREN starten. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 176 Daten müssen in dazu passender Reihenfolge definiert sein. Beispiel Zeile 1 mit Spaltennamen T,L,R,DL,DR Zeile 2 mit Werkzeugdaten 4,125.995,7.995,0,0 Zeile 3 mit Werkzeugdaten 9,25.06,12.01,0,0 Zeile 4 mit Werkzeugdaten 28,196.981,35,0,0 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 177 Die Steuerung zeigt in einem Überblendfenster den Status des Exportvorgangs an Exportvorgang mit Taste oder Softkey END beenden Die Steuerung speichert die exportierte CSV-Datei standardmäßig im Verzeichnis TNC:\system\tooltab ab. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 178: Werkzeugträgerverwaltung

    Damit die Steuerung die Werkzeugträger rechnerisch berücksichtigt, müssen Sie folgende Arbeitsschritte ausführen: Werkzeugträgervorlagen speichern Werkzeugträgervorlagen parametrisieren Werkzeugträger zuweisen Wenn Sie M3D- oder STL-Dateien statt parametrisierter Werkzeugträger verwenden, entfallen die beiden ersten Arbeitsschritte. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 179: Werkzeugträgervorlagen Speichern

    Sie Ihren Maschinenhersteller oder Drittanbieter. Die Werkzeugträgervorlagen können aus mehreren Teildateien bestehen. Wenn die Teildateien unvollständig sind, zeigt die Steuerung eine Fehlermeldung an. Verwenden Sie nur vollständige Werkzeugträgervorlagen! HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 180: Werkzeugträgervorlagen Parametrisieren

    Messpunkte anzeigen oder ausblenden Ausgangsansicht des 3D-Modells wiederherstel- Wenn die Werkzeugträgervorlage keine Transformationsvektoren, Benennungen, Prüfpunkte und Messpunkte enthält, führt das Zusatz-Tool ToolHolderWizard beim Betätigen der entsprechenden Icons keine Funktion aus. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 181 Im Bereich Ausgabedatei den Namen für den parametrisierten Werkzeughalter eingeben Schaltfläche DATEI GENERIEREN drücken Ggf. auf die Rückmeldung der Steuerung reagieren Icon BEENDEN drücken Die Steuerung schließt das Zusatz-Tool HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 182 Im Bereich Ausgabedatei den Namen für den parametrisierten Werkzeughalter eingeben Schaltfläche DATEI GENERIEREN drücken Ggf. auf die Rückmeldung der Steuerung reagieren Icon BEENDEN drücken Die Steuerung schließt das Zusatz-Tool HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 183: Werkzeugträger Zuweisen

    Die Steuerung öffnet ein Überblendfenster mit den verfügbaren Werkzeugträgern. Mithilfe des Vorschaubilds den gewünschten Werkzeugträger wählen Softkey OK drücken Die Steuerung übernimmt den Namen des gewählten Werkzeugträgers in die Spalte KINEMATIC. Werkzeugtabelle verlassen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 185: Einrichten

    Einrichten...

  • Seite 186: Einschalten, Ausschalten

    Die Steuerung führt einen Selbsttest durch. Wenn die Steuerung keinen Fehler feststellt, zeigt sie den Dialog Referenzpunkte überfahren. Wenn die Steuerung einen Fehler feststellt, gibt sie eine Fehlermeldung aus. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 187 Bewegungen besteht Kollisionsgefahr! Achsposition prüfen Ausschließlich bei Übereinstimmung der Achspositionen das Überblendfenster mit JA bestätigen Trotz Bestätigung die Achse nachfolgend vorsichtig verfahren Bei Unstimmigkeiten oder Zweifel Maschinenhersteller kontaktieren HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 188: Referenzpunkte Überfahren

    Alternativ Referenzpunkte in beliebiger Reihenfolge überfahren: Für jede Achse die Achsrichtungstaste drücken und halten, bis der Referenzpunkt überfahren ist Die Steuerung ist jetzt funktionsbereit und befindet sich in der Betriebsart Manueller Betrieb. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 189 Auf mögliche Kollisionen achten Wenn die Maschine keine absoluten Messgeräte besitzt, muss die Position der Drehachsen bestätigt werden. Die im Überblendfenster angezeigte Position entspricht der letzten Position vor dem Herunterfahren. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 190: Ausschalten

    Prozesse abgeschlossen und Daten gesichert werden. Sofortiges Ausschalten der Steuerung durch Betätigung des Hauptschalters kann in jedem Steuerungszustand zu Datenverlust führen! Steuerung immer herunterfahren Hauptschalter ausschließlich nach Bildschirmmeldung betätigen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 191: Verfahren Der Maschinenachsen

    Weitere Informationen: "Spindeldrehzahl S, Vorschub F und Zusatzfunktion M", Seite 203 Wenn an der Maschine ein Verfahrauftrag aktiv ist, zeigt die Steuerung das Symbol STIB (Steuerung in Betrieb). HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 192: Schrittweises Positionieren

    Die Steuerung zeigt die eingestellten Werte im oberen Bildschirmbereich. Schrittweises Positionieren ausschalten Softkey SCHRITTMASS auf AUS Wenn Sie sich im Menü Schrittmass-Zustellung befinden, können Sie mit dem Softkey AUSSCHALTEN das schrittweise Positionieren ausschalten. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 193: Verfahren Mit Elektronischen Handrädern

    Sobald Sie das Handrad über die Handrad-Aktivierungstaste aktiviert haben, ist keine Bedienung über das Bedienfeld mehr möglich. Die Steuerung zeigt diesen Zustand am Steuerungsbildschirm durch ein Überblendfenster an. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 194 14 Taste NC-Start (maschinenabhängige Funktion, Taste vom Maschinenhersteller tauschbar) 15 Taste NC-Stopp (maschinenabhängige Funktion, Taste vom Maschinenhersteller tauschbar) 16 Handrad 17 Spindeldrehzahl-Potentiometer 18 Vorschubpotentiometer 19 Kabelanschluss, entfällt bei Funkhandrad HR 550FS HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 195 12 STEP ON oder OFF: schrittweises Positionieren aktiv oder inaktiv. Bei aktiver Funktion zeigt die Steuerung zusätzlich den aktiven Verfahrschritt an 13 Softkey-Leiste: Auswahl verschiedener Funktionen, Beschreibung in den nachfolgenden Abschnitten HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 196 Rand der Übertragungsstrecke kommen, warnt Sie das HR 550FS durch einen sicher bemerkbaren Vibrationsalarm. In diesem Fall müssen Sie den Abstand zur Handradaufnahme, in der der Funkempfänger integriert ist, wieder verringern. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 197 Funkhandrad wieder aktivieren Schaltfläche ENDE wählen Für die Inbetriebnahme und Konfiguration des Handrads steht im MOD-Menü eine entsprechende Funktion zur Verfügung. Weitere Informationen: "Funkhandrad HR 550\FS konfigurieren", Seite 485 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 198 Grad/Umdrehung: 0.0001/0.0002/0.0005/0.001/0.002/0.005/0.01/0.02/0.05/0.1/0.2/0.5/1 Resultierende Handradempfindlichkeiten in in/Umdrehung: 0.000127/0.000254/0.000508/0.00127/0.00254/0.00508/0.0127/0.0254/0.0508/0.127/0.254/0.508 Beispiele für resultierende Handradempfindlichkeiten: Definierte Handradgeschwindigkeit Geschwindigkeitsstufe Resultierende Handradempfindlichkeit 0.01 % 0.001 mm/Umdrehung 0.01 % 0.001 Grad/Umdrehung 0.0127 % 0.00005 in/Umdrehung HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 199 Vorschub nach der Umschaltung, friert die Steuerung den Wert ein. In diesem Fall müssen sie das Vorschubpotentiometer bis zum vorherigen Wert zurückdrehen, erst dann wirkt das aktivierte Vorschubpotentiometer. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 200 Steuerung den Zählschritt bei einem Zehnerwechsel jeweils um den Faktor 10. Durch zusätzliches Drücken der Taste CTRL ändert sich der Zählschritt bei Drücken von F1 oder F2 um Faktor 100. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 201 Sie den neuen Verfahrsatz einfügen wollen Handrad aktivieren Handradtaste NC-Satz generieren drücken Die Steuerung fügt einen kompletten Verfahrsatz ein, der alle über die MOD-Funktion ausgewählten Achspositionen enthält. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 202 Softkeys MOP und dann REPO). Die Bedienung erfolgt per Handrad-Softkeys, wie über die Bildschirm-Softkeys. Weitere Informationen: "Wiederanfahren an die Kontur", Seite 317 Einschalten und Ausschalten der Funktion Bearbeitungsebene schwenken (Handrad-Softkeys MOP und dann 3D) HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 203: Spindeldrehzahl S, Vorschub F Und Zusatzfunktion M

    Zusatzfunktion M. Eine Zusatzfunktion M geben Sie auf die gleiche Weise ein. Die Steuerung zeigt in der Statusanzeige die aktuelle Spindeldrehzahl. Bei einer Drehzahl <1000 zeigt die Steuerung auch eine eingegebene Nachkommastelle an. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 204: Spindeldrehzahl Und Vorschub Ändern

    F lässt sich der eingestellte Wert von 0 % bis 150 % ändern. Das Vorschubpotentiometer reduziert nur den programmierten Vorschub, nicht den von der Steuerung berechneten Vorschub. Der Override für die Spindeldrehzahl wirkt nur bei Maschinen mit stufenlosem Spindelantrieb. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 205: Vorschubbegrenzung F Max

    Positionieren mit Handeingabe drücken Softkey F MAX auf EIN stellen Gewünschten maximalen Vorschub eingeben Softkey OK drücken Die Steuerung zeigt in der Statusanzeige ein Ausrufezeichen hinter dem Vorschubwert. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 206: Integrierte Funktionale Sicherheit Fs

    Steuerung bestimmte Sicherheitsfunktionen aus und erreicht sichere Betriebszustände. In diesem Kapitel finden Sie Erklärungen zu den Funktionen, die bei einer Steuerung mit Funktionaler Sicherheit FS zusätzlich zur Verfügung stehen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 207: Sicherheitsfunktionen

    Manuelles Eingreifen, nur für qualifizierte Anwender Betriebsart SOM_4 aktiv Safe operating mode 4: Diese Funktion muss vom Maschinen- Erweitertes manuelles Eingreifen, Prozessbe- hersteller freigegeben und angepasst obachtung, nur für qualifizierte Anwender werden. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 208 Steuerung zeigt die aktiven Betriebszustände der Elemente Drehzahl S und Vorschub F in der allgemeinen Statusanzeige. Symbol Bedeutung Stoppzustand des Vorschubs Stoppzustand der Spindel Sichere Achse, nicht geprüft HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 209 Die Achse ist nicht geprüft, muss aber für die Gewährleistung des sicheren Betriebs geprüft werden. Weitere Informationen: "Achspositionen prüfen", Seite 210 FS überwacht die Achse nicht oder die Achse ist nicht als sicher konfiguriert. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 210: Achspositionen Prüfen

    Vorpositionierung oder ungenügendem Abstand zwischen den Komponenten besteht während des Anfahrens der Prüfpositionen Kollisionsgefahr! Vor dem Anfahrens der Prüfpositionen bei Bedarf eine sichere Position anfahren Auf mögliche Kollisionen achten HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 211: Vorschubbegrenzung Aktivieren

    Bei aktiver SOM_1 werden Achsen und Spindeln zum Stillstand gebracht, weil dies in SOM_1 der einzig zulässige Fall ist, in dem die Schutztüren geöffnet werden dürfen. Betriebsart Manueller Betrieb wählen Softkey-Leiste umschalten Vorschublimit ein- oder ausschalten HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 212: Bezugspunktverwaltung

    Palettenbezugspunkte und Bezugspunkte Wenn Sie mit Paletten arbeiten, beachten Sie, dass sich die in der Bezugspunkttabelle gespeicherten Bezugspunkte auf einen aktivierten Palettenbezugspunkt beziehen. Weitere Informationen: "Paletten", Seite 401 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 213: Bezugspunkttabelle In Inch Anlegen Und Aktivieren

    Bezugspunktverwaltung öffnen Bezugspunkttabelle prüfen Eine weitere Tabelle, in der die Maßeinheit nicht automatisch geändert wird, ist die Werkzeugtabelle. Weitere Informationen: "Werkzeugtabelle in INCH anlegen und aktivieren", Seite 151 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 214: Bezugspunkte In Der Tabelle Speichern

    Bezugspunkt, den Sie zuletzt manuell über die Achstasten oder per Softkey gesetzt haben. Wenn der manuell gesetzte Bezugspunkt aktiv ist, zeigt die Steuerung in der Statusanzeige den Text PR MAN(0) HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 215 Zeile in der Bezugspunkttabelle wählen, die Sie ändern wollen (Zeilennummer entspricht der Bezugspunktnummer) Ggf. die Spalte in der Bezugspunkttabelle wählen, die Sie ändern wollen Per Softkey eine der verfügbaren Eingabemöglichkeiten wählen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 216 Bezugspunkt in allen Achsen ab und aktiviert die jeweilige Tabellenzeile dann automa- tisch. Bei aktiver Inch-Anzeige: Wert in inch einge- ben, die Steuerung rechnet intern den eingegebe- nen Wert nach mm um HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 217 Aktuell markiertes Feld kopieren Kopiertes Feld einfügen Aktuell angewählte Zeile zurücksetzen: Die Steue- rung trägt in alle Spalten - ein Einzelne Zeile am Tabellenende einfügen Einzelne Zeile am Tabellenende löschen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 218: Bezugspunkte Vor Überschreiben Schützen

    Bezugspunkt mit einem Passwort schützen: Softkey SPERREN / ENTSPERREN PASSWORT drücken Passwort in das Überblendfenster eingeben Mit Softkey OK oder Taste ENT bestätigen: Die Steuerung schreibt ### in die Spalte LOCKED. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 219 Bezugspunkt mit einem Passwort geschützt: Softkey SPERREN / ENTSPERREN PASSWORT drücken Passwort in das Überblendfenster eingeben Mit Softkey OK oder Taste ENT bestätigen Die Steuerung hebt den Schreibschutz auf. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 220: Bezugspunkt Aktivieren

    Bezugspunktnummer wählen, die Sie aktivieren wollen Mit Taste ENT bestätigen Softkey BEZUGSPKT. AKTIVIEREN drücken Aktivieren des Bezugspunkts bestätigen Die Steuerung setzt die Anzeige und die Grunddrehung. Bezugspunkttabelle verlassen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 221 In der Funktion PRESET SELECT definieren Sie die Nummer des Bezugspunkts oder den Eintrag in der Spalte Doc, den Sie aktivieren wollen. Weitere Informationen: Benutzerhandbuch Bearbeitungszyklen programmieren HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 222: Bezugspunkte Ohne 3D-Tastsystem Setzen

    Beachten Sie Ihr Maschinenhandbuch! Der Maschinenhersteller kann das Setzen eines Bezugspunkts in einzelnen Achsen sperren. Vorbereitung Werkstück aufspannen und ausrichten Nullwerkzeug mit bekanntem Radius einwechseln Sicherstellen, dass die Steuerung Istpositionen anzeigt HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 223: Bezugspunktsetzen Mit Schaftfräser

    Der Softkey der entsprechenden Achse ist nicht sichtbar. Das Verhalten der Steuerung beim Bezugspunktsetzen ist dabei abhängig von der Einstellung des optionalen Maschinenparameters chkTiltingAxes (Nr. 204601). Weitere Informationen: "Einführung", Seite 225 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 224: Antastfunktionen Mit Mechanischen Tastern Oder Messuhren Nutzen

    Antastfunktion beenden: Taste END drücken Wenn Sie versuchen, in einer gesperrten Achse einen Bezugspunkt zu setzen, gibt die Steuerung je nach Einstellung des Maschinenherstellers eine Warnung oder eine Fehlermeldung aus. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 225: 3D-Tastsystem Verwenden

    Wenn Sie ohne 3D-Tastsystem Bezugspunkte setzen und die Positionen nicht übereinstimmen, gibt die Steuerung eine Fehlermeldung aus. Wenn der Maschinenparameter nicht gesetzt ist, prüft die Steuerung wie bei chkTiltingAxes: CheckAlways HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 226 Die Steuerung richtet die Achsen aus. Dabei wird Bearbeitungsebene Schwenken aktiv. Nur wenn Sie den Manueller Betrieb 3D-ROT auf Aktiv setzen, können Sie eine Schwenkmöglichkeit wählen. Weitere Informationen: "Manuelles Schwenken aktivieren", Seite 264 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 227: Übersicht

    Ebene ermitteln Grunddrehung über eine Gerade ermitteln Bezugspunktsetzen in einer wählbaren Achse Ecke als Bezugspunkt setzen Kreismittelpunkt als Bezugs- punkt setzen Mittelachse als Bezugspunkt setzen Verwaltung der Tastsystemda- HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 228 Handrad am Handrad deaktivieren Die Steuerung schließt das Überblendfenster. Zweiten Antastpunkt antasten Ggf. Bezugspunkt setzen Antastfunktion beenden Wenn das Handrad aktiv ist, können Sie die Tastsystemzyklen nicht starten. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 229: Tastsystemüberwachung Unterdrücken

    Steuerung keine Kollisionsprüfung durch. Sie müssen sicherstellen, dass das Tastsystem sicher verfahren kann. Bei falsch gewählter Verfahrrichtung besteht Kollisionsgefahr! Achsen in der Betriebsart Manueller Betrieb vorsichtig verfahren HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 230: Funktionen In Tastsystemzyklen

    Softkey Funktion Antastrichtung wählen Aktuelle Istposition übernehmen Bohrung (Innenkreis) automatisch antasten Zapfen (Außenkreis) automatisch antasten Musterkreis (Mittelpunkt mehrerer Elemente) antasten Achsparallele Antastrichtung bei Bohrung, Zapfen und Musterkreis wählen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 231 Die Steuerung führt alle Vorpositionierungen und Antastvorgänge automatisch aus. Zum Anfahren der Position verwendet die Steuerung den in der Tastsystemtabelle definierten Vorschub FMAX. Der eigentliche Antastvorgang wird mit dem definierten Tastvorschub F ausgeführt. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 232: Tastsystemzyklus Wählen

    Um in das gewünschte Eingabefeld zu wechseln, verwenden Sie die Pfeiltasten. Sie können den Cursor nur in Felder positionieren, die editierbar sind. Nicht editierbare Felder werden grau dargestellt. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 233: Messwerte Aus Den Tastsystemzyklen Protokollieren

    Eingabefelder eintragen (abhängig vom ausgeführten Tastsystemzyklus) Nullpunktnummer im Eingabefeld Nummer in Tabelle? eingeben Softkey EINTRAG NULLPUNKT TABELLE drücken Die Steuerung speichert den Nullpunkt unter der eingegebenen Nummer in die angegebene Nullpunkttabelle. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 234: Messwerte Aus Den Tastsystemzyklen In Die Bezugspunkttabelle Schreiben

    Bezugspunkt wird überschrieben Wenn das Schreiben in einer Tabellenzeile aufgrund einer Sperre nicht möglich ist, zeigt die Steuerung einen Hinweis. Dabei wird die Antastfunktion nicht abgebrochen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 235: Tastsystem Kalibrieren

    Länge kalibrieren Radius und Mittenversatz mit einem Kalibrierring ermitteln Radius und Mittenversatz mit einem Zapfen oder Kalibrierdorn ermitteln Radius und Mittenversatz mit einer Kalibrierkugel ermitteln 3D-Kalibieren (Option #92) HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 236: Wirksame Länge Kalibrieren

    Oberfläche antasten: Taste NC-Start drücken Ergebnisse prüfen Softkey OK drücken, um die Werte zu übernehmen Softkey ABBRUCH drücken, um die Kalibrierfunktion zu beenden Die Steuerung protokolliert den Kalibriervorgang in der Datei TCHPRMAN.html. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 237: Wirksamen Radius Kalibrieren Und Tastsystem-Mittenversatz Ausgleichen

    HEIDENHAIN): Die Steuerung führt eine Grob- und eine Feinmessung aus, dreht das Tastsystem um 180° und führt eine weitere Antastroutine aus. Durch die Umschlagmessung wird zusätzlich zum Radius, der Mittenversatz (CAL_OF in tchprobe.tp) ermittelt HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 238 Softkey ENDE drücken, um die Kalibrierfunktion zu beenden Die Steuerung protokolliert den Kalibriervorgang in der Datei TCHPRMAN.html. Beachten Sie Ihr Maschinenhandbuch! Um den Tastkugel-Mittenversatz zu bestimmen, muss die Steuerung vom Maschinenhersteller vorbereitet sein. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 239 Softkey ENDE drücken, um die Kalibrierfunktion zu beenden Die Steuerung protokolliert den Kalibriervorgang in der Datei TCHPRMAN.html. Beachten Sie Ihr Maschinenhandbuch! Um den Tastkugel-Mittenversatz zu bestimmen, muss die Steuerung vom Maschinenhersteller vorbereitet sein. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 240 Anzahl der Antastpunkte zum 3D- Kalibrieren eingeben Die Steuerung protokolliert den Kalibriervorgang in der Datei TCHPRMAN.html. Beachten Sie Ihr Maschinenhandbuch! Um den Tastkugel-Mittenversatz zu bestimmen, muss die Steuerung vom Maschinenhersteller vorbereitet sein. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 241: Kalibrierwerte Anzeigen

    Stellen Sie sicher, dass die Werkzeugnummer der Werkzeugtabelle und die Tastsystemnummer der Tastsystemtabelle zusammenpassen. Dies gilt unabhängig davon, ob Sie einen Tastsystemzyklus im Automatikbetrieb oder in der Betriebsart Manueller Betrieb abarbeiten wollen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 242: Werkstück-Schieflage Mit 3D-Tastsystem Kompensieren

    Wenn die aktuellen Koordinaten der Drehachsen und die definierten Schwenkwinkel (3D-ROT-Menü) nicht übereinstimmen, ist die Bearbeitungsebene inkonsistent. Die Grunddrehung wird somit im Werkstück-Koordinatensystem (W-CS) in Abhängigkeit der Werkzeugachse berechnet. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 243 Softkey GRUNDDREHUNG SETZEN oder TISCHDREHUNG SETZEN. Das Verhalten der Steuerung beim Bezugspunktsetzen ist dabei abhängig von der Einstellung des Maschinenparameters chkTiltingAxes (Nr. 204601). Weitere Informationen: "Einführung", Seite 225 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 244: Grunddrehung Ermitteln

    Grunddrehung speichern soll Softkey GRUNDDR. IN BEZPKT-TAB drücken Ggf. öffnet die Steuerung das Menü Bezugspunkt überschreiben?. Softkey BEZUGSPKT. ÜBERSCHR. drücken Die Steuerung speichert die Grunddrehung in der Bezugspunkttabelle. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 245: Werkstück-Schieflage Über Eine Tischdrehung Ausgleichen

    Die Steuerung löscht die Grunddrehung in der Bezugspunkttabelle und fügt den Offset ein. Alternativ GRUNDDR. BEHALTEN drücken Die Steuerung fügt den Offset in die Bezugspunkttabelle ein und zusätzlich bleibt die Grunddrehung erhalten. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 246: Grunddrehung Und Offset Anzeigen

    Antastfunktion wählen: Softkey ANTASTEN ROT drücken Winkel Grunddrehung: 0 eingeben Alternativ Offset Rundtisch: 0 eingeben Mit Softkey GRUNDDREHUNG SETZEN übernehmen Alternativ mit Softkey TISCHDREHUNG SETZEN übernehmen Antastfunktion beenden: Softkey ENDE drücken HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 247: 3D-Grunddrehung Ermitteln

    3. Punkt: liegt auf der Nebenachse, in positiver Richtung des gewünschten Werkstück- Koordinatensystems Mit der optionalen Eingabe eines Bezugswinkels sind Sie in der Lage, die Sollausrichtung der angetasteten Ebene zu definieren. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 248 Wenn im aktiven Bezugspunkt eine 3D-Grunddrehung gespeichert ist, dann blendet die Steuerung das Symbol für die 3D- Grunddrehung in der Statusanzeige ein. Die Steuerung verfährt die Maschinenachsen entsprechend der 3D-Grunddrehung. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 249 Nach dem Ausrichten der Ebene können Sie die Hauptachse mit der Funktion Antasten Rot ausrichten. 3D-Grunddrehung aufheben Antastfunktion wählen: Softkey ANTASTEN PL drücken Bei allen Winkeln 0 eingeben Softkey GRUNDDREHUNG SETZEN drücken Antastfunktion beenden: Softkey ENDE drücken HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 250: Gegenüberstellung Von Offset Und 3D-Grunddrehung

    Zustand PLANE SPATIAL mit SPA+0 SPB PLANE SPATIAL mit SPA+0 SPB +0 SPC+0 +0 SPC+0 Die Orientierung stimmt Die Orientierung stimmt! nicht! Die nachfolgende Bearbeitung ist korrekt. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 251 Einrichten | Werkstück-Schieflage mit 3D-Tastsystem kompensieren HEIDENHAIN empfiehlt den Einsatz der 3D-Grunddrehung, da diese Möglichkeit flexibler einsetzbar ist. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 252: 5.10 Bezugspunktsetzen Mit 3D-Tastsystem

    Weitere Informationen: "3D-Tastsystem verwenden ", Seite 225 Um exakte Antastergebnisse zu erhalten, ist eine 3D- Kalibrierung des Tastsystems notwendig. Weitere Informationen: "Kalibrieren mit einer Kalibrierkugel", Seite 240 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 253: Bezugspunktsetzen In Einer Beliebigen Achse

    Weitere Informationen: "Messwerte aus den Tastsystemzyklen in eine Nullpunkttabelle schreiben", Seite 233 Weitere Informationen: "Messwerte aus den Tastsystemzyklen in die Bezugspunkttabelle schreiben", Seite 234 Antastfunktion beenden: Softkey ENDE drücken HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 254: Ecke Als Bezugspunkt

    Weitere Informationen: "Messwerte aus den Tastsystemzyklen in eine Nullpunkttabelle schreiben", Seite 233 Weitere Informationen: "Messwerte aus den Tastsystemzyklen in die Bezugspunkttabelle schreiben", Seite 234 Antastfunktion beenden: Softkey ENDE drücken HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 255: Kreismittelpunkt Als Bezugspunkt

    Die Steuerung kann Außen- oder Innenkreise ab drei Antastpunkten berechnen, z. B. bei Kreissegmenten. Genauere Ergebnisse erhalten Sie mit vier Antastpunkten. Nach Möglichkeit das Tastsystem dabei stets mittig vorpositionieren. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 256 Weitere Informationen: "Messwerte aus den Tastsystemzyklen in die Bezugspunkttabelle schreiben", Seite 234 Antastfunktion beenden: Softkey ENDE drücken Nach dem Antasten zeigt die Steuerung die aktuellen Koordinaten des Kreismittelpunkts und den Kreisradius an. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 257 Weitere Informationen: "Messwerte aus den Tastsystemzyklen in eine Nullpunkttabelle schreiben", Seite 233 Weitere Informationen: "Messwerte aus den Tastsystemzyklen in die Bezugspunkttabelle schreiben", Seite 234 Antastfunktion beenden: Softkey ENDE drücken HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 258: Mittelachse Als Bezugspunkt

    Mithilfe der Softkeys wählen Sie dabei zwischen Haupt-, Neben- oder Werkzeugachse. Dadurch können Sie die einmal ermittelten Positionen sowohl in der Hauptachse als auch in der Nebenachse speichern. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 259: Werkstücke Vermessen Mit 3D-Tastsystem

    Koordinaten eines Eckpunkts in der Bearbeitungsebene bestimmen Koordinaten des Eckpunkts bestimmen. Weitere Informationen: "Ecke als Bezugspunkt ", Seite 254 Die Steuerung zeigt die Koordinaten der angetasteten Ecke als Bezugspunkt an. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 260 Bearbeitungsebene bestimmen. Gemessen wird der Winkel zwischen der Winkelbezugsachse und einer Werkstückkante oder der Winkel zwischen zwei Kanten Der gemessene Winkel wird als Wert von max. 90° angezeigt. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 261 Drehwinkel hier nicht auf 0 setzen Mit Softkey ANTASTEN ROT Winkel PA zwischen den Werkstückkanten als Drehwinkel anzeigen lassen Grunddrehung aufheben oder ursprüngliche Grunddrehung wiederherstellen: Drehwinkel auf notierten Wert setzen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 262: Bearbeitungsebene Schwenken (Option #8)

    Gesteuertes Schwenken, PLANE-Funktion im NC-Programm Weitere Informationen: Benutzerhandbücher Klartext- und DIN/ ISO-Programmierung Die Steuerungsfunktionen zum Schwenken der Bearbeitungsebene sind Koordinatentransformationen. Dabei steht die Bearbeitungsebene immer senkrecht zur Richtung der Werkzeugachse. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 263: Positionsanzeige Im Geschwenkten System

    Statusanzeige eine aktive Nullpunktverschiebung anzeigt. Einschränkungen beim Schwenken der Bearbeitungsebene Die Funktion Istwertübernahme ist nicht erlaubt, wenn die Funktion Bearbeitungsebene schwenken aktiviert ist PLC-Positionierungen (vom Maschinenhersteller festgelegt) sind nicht erlaubt HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 264: Manuelles Schwenken Aktivieren

    Wenn in der Bezugspunkttabelle zusätzlich noch eine Grunddrehung oder 3D-Grunddrehung gespeichert ist, wird diese automatisch berücksichtigt. Die Verfahrbewegungen wirken im Bearbeitungsebene- Koordinatensystem WPL-CS. Weitere Informationen: "Bearbeitungsebene-Koordinatensystem WPL-CS", Seite 135 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 265 Maschinenparameters CfgRotWorkPlane (Nr. 201200) durch den Maschinenhersteller Eine geschwenkte Bearbeitungsebene bleibt auch über einen Neustart der Steuerung hinweg aktiv. Weitere Informationen: "Referenzpunkt überfahren bei geschwenkter Bearbeitungsebene", Seite 189 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 266: Werkzeugachsrichtung Als Aktive Bearbeitungsrichtung Setzen

    Bezugspunkt wie im ungeschwenkten System. Das Verhalten der Steuerung beim Bezugspunktsetzen ist dabei abhängig von der Einstellung des optionalen Maschinenparameters chkTiltingAxes (Nr. 204601): Weitere Informationen: "Einführung", Seite 225 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 267: Kamerabasierte Überprüfung Der Aufspannsituation Vsc (Option #136)

    Neben der Option #136 ist für die Funktionen von VSC ein Kamerasystem von HEIDENHAIN notwendig. Sie müssen eine ausreichende Anzahl an Referenzbildern erzeugen, damit die Steuerung die Situation sicher vergleichen kann. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 268: Übersicht

    Die Steuerung zeigt Ihnen die aktuelle Kamerasicht. Die Steuerung öffnet ein Überblendfenster. Gewünschten Dateinamen eingeben Gewünschtes Zielverzeichnis auswählen Softkey OK drücken Die Steuerung speichert das aktuelle Live-Bild. Alternativ Schaltfläche Speichern drücken HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 269: Überwachungsdaten Verwalten

    Schaltflächen dienen der leichteren Suche und der übersichtlichen Darstellung. Alle Bilder: Alle Bilder dieser Überwachungsdatei anzeigen Referenzbilder: Nur Referenzbilder anzeigen Bilder mit Fehler: Alle Bilder anzeigen, in denen Sie einen Fehler markiert haben HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 270 Referenzbildern und den Überwachungs- bereichen durch. Überwachungsbereich verändern oder Fehler markieren Auf den vorherigen Bildschirm zurückkehren Wenn Sie die Konfiguration geändert haben, führt die Steuerung eine Bildauswertung durch. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 271: Konfiguration

    Die Steuerung zeigt den angeklickten Bereich mit einem Rahmen. Bereich ggf. mit gedrückter Maustaste verschieben Mit einem Doppelklick können Sie den gezeichneten Bereich fixieren und so gegen versehentliches Verschieben schützen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 272: Ergebnis Der Bildauswertung

    Voller Kreis: Sie haben die Überwachungsdaten verändert, die Überwachung ist empfindlicher geworden. Leerer Kreis: Keine Fehlermeldung: Alle im Bild gespeicherten Abweichungen wurden erkannt, die Überwachung erkennt keine Widersprüche. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 273: Testen Und Abarbeiten

    Testen und abarbeiten...

  • Seite 274: Grafiken

    Geschwindigkeit der Simulation erhöhen. Weitere Informationen: "Grafik-Einstellungen", Seite 471 Wenn Sie eine TNC 640 mit Touch-Bedienung verwenden, können Sie einige Tastendrücke durch Gesten ersetzen. Weitere Informationen: "Touchscreen bedienen", Seite 595 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 275: Ansichtsoptionen

    Werkzeugwege zurücksetzen Rohteil zurücksetzen Rohteilrahmen einblenden Werkstückkanten im 3D Modell hervorheben STL-Datei des Fertigteils anzeigen Weitere Informationen: Benutzerhandbuch Klartext- oder DIN/ISO-Programmierung Satznummern der Werkzeugwege anzeigen Endpunkte der Werkzeugwege anzeigen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 276 (vor der Bearbeitung), können Sie extern erstellte NC-Programme durch das Anzeigen der Werkzeugwege auf entsprechende Unregelmäßigkeiten prüfen. Die Steuerung speichert den Zustand der Softkeys remanent. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 277: Werkzeug

    Vorschub Verfahrbewegungen im programmierten Vorschub Keine Verfahrbewegungen Wenn Sie im Werkstück mit Eilgang verfahren, sind sowohl die Verfahrbewegung als auch das Werkstück an der entsprechenden Stelle rot dargestellt. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 278: Ansicht

    Zeichnung. 3D-Darstellung Mit der hochauflösenden 3D-Darstellung können Sie die Oberfläche des bearbeiteten Werkstücks detailliert darstellen. Die Steuerung erzeugt durch eine simulierte Lichtquelle realistische Verhältnisse von Licht und Schatten. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 279: Grafik Drehen, Zoomen Und Verschieben

    Mausrad nach vorne oder nach hinten drehen Um zur Standardansicht zurückzukehren: Shift-Taste drücken und gleichzeitig rechte Maustaste doppelklicken. Wenn Sie nur die rechte Maustaste doppelklicken, bleibt der Rotationswinkel erhalten HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 280: Geschwindigkeit Des Programm-Tests Einstellen

    Simulationsgeschwindigkeit schrittweise erhöhen Grafische Simulation wiederholen Ein Bearbeitungsprogramm lässt sich beliebig oft grafisch simulieren. Dafür können Sie die Grafik wieder auf das Rohteil zurücksetzen. Softkey Funktion Unbearbeitetes Rohteil anzeigen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 281: Schnittebene Verschieben

    Rohteil aktiv. Wenn die Steuerung neu gestartet wird, setzt sich die Schnittebene automatisch zurück. Um die Schnittebene manuell in Grundstellung zu bringen, gehen Sie wie folgt vor: Softkey Zurücksetzen der Schnittebenen drücken HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 282: Auf Kollisionen Prüfen

    Kollisionsüberwachung (Option #40)", Seite 342 Um die erweiterte Kollisionsprüfung zu aktivieren, gehen Sie wie folgt vor: Softkey auf EIN setzen Die Steuerung führt während des Programmtests die erweiterte Kollisionsprüfung durch. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 283: Bearbeitungszeit Ermitteln

    Summe aus gespeicherter und angezeigter Zeit anzeigen Angezeigte Zeit löschen Bearbeitungszeit in den Maschinen-Betriebsarten Anzeige der Zeit vom Programmstart bis zum Programmende. Bei Unterbrechungen wird die Zeit angehalten. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 284: Rohteil Im Arbeitsraum Darstellen

    X-Richtung verschieben Rohteil in positiver oder negativer Y-Richtung verschieben Rohteil in positiver oder negativer Z-Richtung verschieben Aktuellen Maschinenzustand übernehmen Aktiven Verfahrbereich anzeigen Verfahrbereich wählen Die Verfahrbereiche konfiguriert der Maschinenhersteller. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 285 Die Steuerung zeigt bei Rohteil im Arbeitsraum die BLK FORM nur schematisch an. Bei BLK FORM CYLINDER wird ein Quader als Rohteil dargestellt Bei BLK FORM ROTATION wird kein Rohteil dargestellt HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 286: Messen

    Kreisring und einer darauf senkrechte Linie an. Die Steuerung zeigt im blauen Textfeld die entsprechenden Informationen an. Der Softkey MESSEN steht Ihnen in folgenden Ansichten zur Verfügung: Draufsicht 3D-Darstellung Weitere Informationen: "Ansicht", Seite 278 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 287: Wahlweiser Programmlaufhalt

    Die Steuerung unterbricht nicht den Programmlauf oder Programm-Test bei NC-Sätzen mit M1. Softkey M01 auf EIN stellen Die Steuerung unterbricht den Programmlauf oder Programm-Test bei NC-Sätzen mit M1. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 288: Nc-Sätze Überspringen

    Die Steuerung fügt das /-Zeichen ein. Um NC-Sätze in der Betriebsart Programmieren wieder einzublen- den, gehen Sie wie folgt vor: Ausgeblendeten NC-Satz wählen Softkey ENTFERNEN drücken Die Steuerung entfernt das /-Zeichen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 289: Positionieren Mit Handeingabe

    Die Steuerung fügt das /-Zeichen ein. Um NC-Sätze in der Betriebsart Positionieren mit Handeingabe wieder einzublenden, gehen Sie wie folgt vor: Ausgeblenden NC-Satz wählen Taste Backspace drücken Die Steuerung entfernt das /-Zeichen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 290: Fertigteil Exportieren

    Um ein 3D-Modell zu exportieren, gehen Sie wie folgt vor: Gewünschten Zustand der Abtragssimulation herstellen Softkey WERKSTÜCK EXPORT drücken Die Steuerung öffnet ein Überblendfenster. Gewünschten Dateinamen eingeben Gewünschtes Zielverzeichnis wählen Angaben bestätigen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 291: Programm-Test

    Grafische Darstellung Die Funktionen für die grafische Darstellung sowie die Qualität des dargestellten Modells hängen von den Einstellungen in der MOD-Funktion Grafik- Einstellungen ab. Weitere Informationen: "Grafik-Einstellungen", Seite 471 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 292 Beachten Sie Ihr Maschinenhandbuch! Ihr Maschinenhersteller kann auch für die Betriebsart Programm-Test ein Werkzeugwechsel-Makro definieren, dass das Verhalten der Maschine exakt simuliert. Häufig ändert der Maschinenhersteller dabei die simulierte Werkzeugwechselposition. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 293: Programmtest Ausführen

    Programmtest eine Arbeitsraumüberwachung. Weitere Informationen: "Rohteil im Arbeitsraum darstellen ", Seite 284 Betriebsart: Taste Programm-Test drücken Dateiverwaltung: Taste PGM MGT drücken und Datei wählen, die Sie testen möchten HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 294 Test wieder fortsetzen zu können, dürfen Sie folgende Aktionen nicht durchführen: mit den Pfeiltasten oder der Taste GOTO einen anderen NC-Satz wählen Änderungen am NC-Programm durchführen ein neues NC-Programm wählen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 295: Programm-Test Bis Zu Einem Bestimmten Nc-Satz Ausführen

    ändern, verhält sich die Simulation wie folgt: Änderung vor der Unterbrechungsstelle: Die Simulation beginnt von vorne Änderung nach der Unterbrechungsstelle: Mit GOTO ist ein Positionieren auf die Unterbrechungsstelle möglich HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 296: Taste Goto Verwenden

    Auswahlfenster mit der Taste GOTO öffnen Wenn die Steuerung ein Auswahlmenü bietet, können Sie mit der Taste GOTO können Sie das Auswahlfenster öffnen. Somit sehen Sie die möglichen Eingaben. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 297: Scrollbalken

    Programmfensters können Sie den Bildschirminhalt mit der Maus verschieben. Zudem können Sie durch Größe und Position des Scrollbalkens Rückschlüsse auf die Programmlänge und die Position des Cursors ziehen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 298: 6.10 Programmlauf

    Vorschub und Spindeldrehzahl können Sie mithilfe der Potentiometer ändern. Sie können mithilfe des Softkeys FMAX die Vorschubgeschwindigkeit reduzieren. Die Reduzierung wirkt auf alle Eilgang- und Vorschubbewegungen und über einen Steuerungsneustart hinaus. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 299: Nc-Programme Gliedern

    Sätze im Gliederungsfenster wählen Wenn Sie im Gliederungsfenster von Satz zu Satz springen, führt die Steuerung die Satzanzeige im Programmfenster mit. So können Sie mit wenigen Schritten große Programmteile überspringen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 300: Q-Parameter Kontrollieren Und Ändern

    Steuerung drohen Parameter mit Nummern zwischen 1200 und 1399, da Überschneidungen mit maschinenherstellerspezifischen Funktionen drohen Alle Parameter mit angezeigten Kommentaren nutzt die Steuerung innerhalb von Zyklen oder als Übergabeparameter. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 301 Werte zeigt die Steuerung in der Exponentialschreibweise an. Das Ergebnis von Q1 = COS 89.999 * 0.001 zeigt die Steuerung als +1.74532925e-08 an, dabei entspricht e-08 dem Faktor HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 302: Bearbeitung Unterbrechen, Stoppen Oder Abbrechen

    Einstellung für das mit / programmierte Überspringen von NC- Sätzen ändern Die Steuerung bricht bei wichtigen Fehlern den Programmlauf automatisch ab, z. B. bei einem Zyklusaufruf mit stehender Spindel. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 303 Kontextbezug durch Wiederholung der benötigten NC-Sätze wiederherstellen Beachten Sie Ihr Maschinenhandbuch! Die Zusatzfunktion M6 kann ebenfalls zu einer Unterbrechung des Programmlaufs führen. Den Funktionsumfang der Zusatzfunktion legt der Maschinenhersteller fest. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 304: Korrekturen Während Des Programmlaufs

    Name und Pfad der aktiven Nullpunkttabelle Aktive Nullpunktnummer Kommentar aus der Spalte DOC der aktiven Nullpunktnummer Korrekturtabellen aktivieren Sie mit der Funktion SEL CORR-TABLE im NC-Programm. Weitere Informationen: Benutzerhandbuch Klartextprogrammierung HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 305 ENT speichern. Ansonsten wird die Änderung ggf. beim Abarbeiten eines NC-Programms nicht berücksichtigt. Wenn Sie einen Nullpunkt ändern, ist diese Änderung erst mit erneutem Aufruf von Zyklus 7 oder TRANS DATUM aktiv. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 306: Maschinenachsen Während Einer Unterbrechung Verfahren

    Bezugspunkt ändern während einer Unterbrechung Wenn Sie während einer Unterbrechung den aktiven Bezugspunkt ändern, ist ein Wiedereinstieg in den Programmlauf nur mit GOTO oder Satzvorlauf auf die Unterbrechungsstelle möglich. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 307: Programmlauf Nach Einer Unterbrechung Fortsetzen

    Programmlauf mit Taste NC-Start fortsetzen Nach einer Unterbrechung können Sie den Programmlauf mit der Taste NC-Start fortsetzen, wenn Sie das NC-Programm auf folgende Art angehalten haben: Taste NC-Stopp gedrückt Programmierte Unterbrechung HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 308: Freifahren Nach Stromausfall

    Verfügung. Die Steuerung wählt den Verfahrmodus und die dazugehörigen Parameter automatisch vor. Wenn der Verfahrmodus oder die Parameter nicht korrekt vorgewählt wurden, dann können Sie diese manuell umstellen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 309 Rechtsgewinde: Spindel dreht im Uhrzeigersinn bei Einfahren in das Werkstück, gegen den Uhrzeigersinn bei Ausfahren Linksgewinde: Spindel dreht gegen den Uhrzeigersinn bei Einfahren in das Werkstück, im Uhrzeigersinn bei Ausfahren HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 310 Werkzeug korrekt freigefahren wurde, dann Softkey JA drücken. Die Steuerung blendet den Dialog Freifahren angewählt aus. Maschine initialisieren: ggf. die Referenzpunkte überfahren Gewünschten Maschinenzustand herstellen: ggf. geschwenkte Bearbeitungsebene zurücksetzen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 311: Beliebiger Einstieg Ins Nc-Programm: Satzvorlauf

    Satzvorlauf", Seite 313 Die Funktion SATZVORLAUF darf nicht gemeinsam mit den folgenden Funktionen verwendet werden: aktiver Stretchfilter Tastsystemzyklen 0, 1, 3 und 4 während der Suchphase des Satzvorlaufs HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 312 Reihenfolge auf die angegebenen Positionen und zeigt den nächsten Dialog. Achsen in selbst gewählter Reihenfolge anfahren: Weitere Informationen: "Wiederanfahren an die Kontur", Seite 317 Taste NC-Start drücken Die Steuerung arbeitet das NC-Programm weiter HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 313 Sie können den SATZVORLAUF auch fortsetzen, ohne den Maschinenstatus und die Achspositionen der ersten Einstiegsstelle wiederherzustellen. Drücken Sie dafür den Softkey SATZVORLAUF FORTSETZEN, bevor Sie mit der Taste NC-Start die Wiederherstellung bestätigen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 314 Wenn die Steuerung den NC-Satz abarbeiten soll: Taste NC-Start drücken Schritte ggf. wiederholen, um zur nächsten Einstiegsstelle zu springen Taste NC-Start drücken Die Steuerung arbeitet das NC-Programm weiter HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 315 Vorlauf bis: N =8 Wiederholungen 1 Taste NC-Start drücken, bis die Steuerung den NC-Satz abarbeitet Die Steuerung arbeitet das Unterprogramm weiter ab und springt danach zurück ins Hauptprogramm. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 316 Sie wie bei einem Einstieg in die Punktetabelle vor. Im Eingabefeld Punkte-Nummer geben Sie die gewünschte Punktenummer an. Der erste Punkt im Punktemuster hat die Punktenummer 0. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 317: Wiederanfahren An Die Kontur

    Wiederanfahren bei einem Satzvorlauf, z. B. nach einer Unterbrechung mit INTERNER STOPP Wenn sich die Position einer Achse nach dem Öffnen des Regelkreises während einer Programmunterbrechung verändert hat (maschinenabhängig) HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 318 Achs-Softkey der manuellen Achse erneut drücken Die Steuerung speichert die Position. Wenn keine manuellen Achsen mehr zu positionieren sind, bietet die Steuerung für die restlichen Achsen eine Positionierreihenfolge. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 319: 6.11 Cam-Programme Abarbeiten

    Steuerung die maximal erlaubte Bahnabweichung einhält. Mechatronik: Vorschubregelung, Antriebstechnik, Maschine Die Maschine setzt mithilfe des Antriebssystems die von der Steuerung berechneten Bewegungen und Geschwindigkeitsprofile in reale Werkzeugbewegungen um. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 320: Bei Der Postprozessorkonfiguration Beachten

    Bahnen erfordern keine kurzen Satzabstände, die oftmals durch die konstante Punktausgabe vom CAM-System erzwungen werden Eine exakt synchrone Punktverteilung auf Flächen mit gleichmäßiger Krümmung vermeiden, da sich dadurch Muster auf der Werkstückoberfläche abbilden können HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 321 25 L Z+250 R0 FMAX 26 L X+235 Y-25 FQ50 27 L Z+35 28 L Z+33.2571 FQ51 29 L X+321.7562 Y-24.9573 Z+33.3978 FQ52 30 L X+320.8251 Y-24.4338 Z+33.8311 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 322: Bei Der Cam-Programmierung Beachten

    Maschine in der Regel mit niedrigen Rucken und niedrigen Beschleunigungen Übliche Toleranz im Zyklus 32: zwischen 0,010 mm und 0,020 mm Üblicher Sehnenfehler im CAM-System: ca. 0,005 mm HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 323 Fräsereingriffslänge L und der erlaubten Konturtoleranz TA berechnen: T ~ K x L x TA mit K = 0.0175 [1/°] Beispiel: L = 10 mm, TA = 0.1°: T = 0.0175 mm HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 324: Eingriffsmöglichkeiten An Der Steuerung

    Reaktion gegenüber nachteiligen Effekten, z. B. kurze treppenartige Stufen, grobe Sehnentoleranzen, stark gerundete Satz-Endpunktkoordinaten, bei von CAM-Systemen erzeugten NC-Programmen genaues Einhalten der dynamischen Kenngrößen auch bei schwierigen Verhältnissen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 325: Funktionen Zur Programmanzeige

    Satzfolge zeigt die Steuerung Softkeys, mit denen Sie das NC- Programm seitenweise anzeigen lassen können: Softkey Funktion Im NC-Programm um eine Bildschirmseite zurück- blättern Im NC-Programm um eine Bildschirmseite vorblät- tern Programmanfang wählen Programmende wählen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 326: 6.13 Automatischer Programmstart

    Zeit (Std:Min:Sek): Uhrzeit, zu der das NC-Programm gestartet werden soll Datum (TT.MM.JJJJ): Datum, an dem das NC-Programm gestartet werden soll Um den Start zu aktivieren: Softkey OK drücken HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 327: 6.14 Betriebsart Positionieren Mit Handeingabe

    Cursor-Bewegung auf einen anderen NC-Satz Sprunganweisung GOTO auf einen anderen NC-Satz Editieren eines NC-Satzes Ändern von Q-Parameterwerten mithilfe des Softkeys Q INFO Betriebsartenwechsel Kontextbezug durch Wiederholung der benötigten NC-Sätze wiederherstellen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 328: Positionieren Mit Handeingabe Anwenden

    Weitere Informationen: Benutzerhandbücher Klartext- und DIN/ISO-Programmierung Mithilfe der Softkeys Q PARAMETER LISTE und Q INFO können Sie Q-Parameter kontrollieren und ändern. Weitere Informationen: "Q-Parameter kontrollieren und ändern", Seite 300 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 329 Tiefe bezogen auf Werkzeugspitze oder den zylindrischen Teil Q395=0 ;BEZUG TIEFE des Werkzeugs Zyklus aufrufen 5 CYCL CALL Werkzeug freifahren 6 L Z+200 R0 FMAX M2 Programmende 7 END PGM $MDI MM HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 330: Nc-Programme Aus $Mdi Sichern

    ZIEL-DATEI = Geben Sie einen Namen ein, unter dem der aktuelle Inhalt der Datei $MDI gespeichert werden soll, z. B. Bohrung Softkey OK drücken Dateiverwaltung verlassen: Softkey ENDE drücken HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 331: 6.15 Zusatzfunktionen M Und Stop Eingeben

    Programm-Test, z. B. für eine Werkzeugüberprüfung. In einem STOP-Satz können Sie eine Zusatzfunktion M programmieren: Programmlauf-Unterbrechung programmieren: Taste STOP drücken Ggf. Zusatzfunktion M eingeben Beispiel 87 STOP HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 332: Zusatzfunktionen Für Programmlaufkontrolle, Spindel Und Kühlmittel

    Werkzeugwechsel die Funktion TOOL CALL. Kühlmittel EIN ■ Kühlmittel AUS ■ Spindel EIN im Uhrzeigersinn ■ Kühlmittel EIN Spindel EIN gegen den Uhrzeigersinn ■ Kühlmittel ein Wie M2 ■ HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 333: 6.17 Zusatzfunktionen Für Koordinatenangaben

    Koordinaten auf die aktuelle Werkzeugposition. Die Steuerung zeigt die Koordinatenwerte bezogen auf den Maschinen-Nullpunkt an. In der Statusanzeige schalten Sie die Koordinatenanzeige auf REF. Weitere Informationen: "Statusanzeigen", Seite 75 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 334 Um M91/M92-Bewegungen auch grafisch simulieren zu können, müssen Sie die Arbeitsraumüberwachung aktivieren und das Rohteil bezogen auf den gesetzten Bezugspunkt anzeigen lassen. Weitere Informationen: "Rohteil im Arbeitsraum darstellen ", Seite 284 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 335: Positionen Im Ungeschwenkten Eingabe-Koordinatensystem Bei Geschwenkter Bearbeitungsebene Anfahren: M130

    Bearbeitungsebene schwenken erlaubt. Wenn die Funktion M130 mit einem Zyklusaufruf kombiniert wird, unterbricht die Steuerung die Abarbeitung mit einer Fehlermeldung. Wirkung M130 ist satzweise wirksam in Geradensätzen ohne Werkzeugradiuskorrektur. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 336: 6.18 Zusatzfunktionen Für Das Bahnverhalten

    Die Handradpositionierung heben Sie auf, indem Sie M118 ohne Koordinateneingabe erneut programmieren oder das NC-Programm mit M30 / M2 beenden. Bei einem Programmabbruch wird die Handradpositionierung ebenfalls aufgehoben. M118 wird wirksam am Satzanfang. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 337 Überlagerung auch in der momentan aktiven Werkzeugachsrichtung ausführen. Hierzu müssen Sie in der Funktion M118 mindestens die Spindelachse mit dem erlaubten Verfahrbereich definieren (z. B. M118 Z5) und am Handrad die Achse VT wählen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 338: Grunddrehung Löschen: M143

    M143 wird wirksam am Satzanfang. M143 löscht die Einträge der Spalten SPA, SPB und SPC in der Bezugspunkttabelle. Bei einer erneuten Aktivierung der entsprechenden Zeile ist die Grunddrehung in allen Spalten 0. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 339: Werkzeug Bei Nc-Stopp Automatisch Von Der Kontur Abheben: M148

    Steuerung das automatische Abheben mit der durch FUNCTION LIFTOFF definierten Abheberichtung. Wirkung M148 wirkt solange, bis die Funktion mit M149 oder FUNCTION LIFTOFF RESET deaktiviert wird. M148 wird wirksam am Satzanfang, M149 am Satzende. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 341: Sonderfunktionen

    Sonderfunktionen...

  • Seite 342: Dynamische Kollisionsüberwachung (Option #40)

    Ablauf mithilfe der grafischen Simulation prüfen Programmtest mit erweiterter Kollisionsprüfung durchführen NC-Programm oder Programmabschnitt in der Betriebsart Programmlauf Einzelsatz vorsichtig testen Sie aktivieren die Kollisionsüberwachung separat für folgende Betriebsarten: Programmlauf Manueller Betrieb Programm-Test HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 343 Werkzeugtabelle definierte Wert. Nach dem Starten eines Tastsystemzyklus überwacht die Steuerung die Taststiftlänge und den Tastkugeldurchmesser nicht mehr, damit Sie auch Kollisionskörper antasten können. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 344: Grafische Darstellung Der Kollisionskörper

    Mausrad nach vorne bzw. nach hinten drehen. Um zur Standardansicht zurückzukehren: Shift-Taste drücken und gleichzeitig rechte Maustaste doppelklicken. Wenn Sie nur die rechte Maustaste doppelklicken, bleibt der Rotationswinkel erhalten. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 345: Kollisionsüberwachung In Den Manuellen Betriebsarten

    Betriebsart Programm-Test nur zusätzlich zur Kollisionsüberwachung in der Maschinen-Betriebsart zu verwenden. Kollisionen zwischen dem Werkstück und Werkzeugen oder Werkzeughaltern zeigt die erweiterte Kollisionsprüfung. Weitere Informationen: "Auf Kollisionen prüfen ", Seite 282 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 346 Palettenbearbeitung ist in der Simulation nicht verfügbar Verfahrbereichsbegrenzungen aus der MOD-Funktion sind nicht verfügbar Beachten Sie die allgemeinen Einschränkungen der Funktion Dynamische Kollisionsüberwachung DCM. Weitere Informationen: "Funktion", Seite 342 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 347: Kollisionsüberwachung In Den Programmlauf-Betriebsarten

    Bewegungen, die nicht programmiert wurden. Das Verhalten ist unabhängig davon, ob die Kollisionsüberwachung aktiv oder inaktiv ist. Während dieser Bewegungen besteht Kollisionsgefahr! Maschinenhandbuch beachten Verhalten an der Maschine prüfen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 348: Kollisionsüberwachung Aktivieren Und Deaktivieren

    NC-Programm oder Programmabschnitt bei inaktiver Kollisionsüberwachung in der Betriebsart Programmlauf Einzelsatz vorsichtig testen Sie haben folgende Möglichkeiten: Kollisionsüberwachung dauerhaft manuell aktivieren und deaktivieren Kollisionsüberwachung im NC-Programm temporär aktivieren und deaktivieren HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 349 Aktiv: Kollisionsüberwachung aktivieren Softkey OK drücken Symbole In der Statusanzeige zeigen Symbole den Zustand der Kollisionsüberwachung: Symbol Funktion Kollisionsüberwachung aktiv Kollisionsüberwachung ist nicht verfügbar Kollisionsüberwachung ist nicht aktiv HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 350: Kollisionsüberwachung Im Nc-Programm Aktivieren Und Deaktivieren

    Bewegungen besteht Kollisionsgefahr! Kollisionsüberwachung nach Möglichkeit immer aktivieren Kollisionsüberwachung sofort nach einer vorübergehenden Unterbrechung wieder aktivieren NC-Programm oder Programmabschnitt bei inaktiver Kollisionsüberwachung in der Betriebsart Programmlauf Einzelsatz vorsichtig testen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 351 NC-Programms wirken wieder die Einstellungen, die Sie für Programmlauf und Manueller Betrieb mithilfe des Softkeys KOLLISION gewählt haben. Weitere Informationen: "Kollisionsüberwachung aktivieren und deaktivieren", Seite 348 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 352: Adaptive Vorschubregelung Afc (Option #45)

    Werkstück und Maschine vermeiden, die durch sich ändernde Schnittbedingungen entstehen können. Schnittbedingungen ändern sich insbesondere durch: Werkzeugverschleiß Schwankende Schnitttiefen, die vermehrt bei Gussteilen auftreten Härteschwankungen, die durch Materialeinschlüsse entstehen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 353: Afc-Grundeinstellungen Definieren

    Regelreferenzleistung vorgeben, erstellt die Steuerung die zum jeweiligen NC-Programm gehörende abhängige Datei ohne Lernschnitt. Die Dateierstellung erfolgt kurz vor der Regelung. Übersicht Geben Sie folgende Daten in die Tabelle ein: HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 354 Regeleinstellung für einen Lernschnitt. Alternativ bei vorgegebener werkzeugabhängiger Regelreferenzleistung regelt die Steuerung sofort. HEIDENHAIN empfiehlt für einen sicheren und definierten Ablauf die Verwendung der Tabelle AFC.TAB. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 355: Afc Programmieren

    Mit LOAD können Sie eine Referenzlast direkt vorgeben. Eine eingegebene Referenzlast > 100 % begrenzt die Steuerung automatisch auf 100 %. FUNCTION AFC CUT END: Die Funktion AFC CUT END beendet die AFC-Regelung. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 356 Um die Datei <name>.H.AFC.DEP editieren zu können, müssen Sie ggf. die Dateiverwaltung so einstellen, dass alle Dateitypen angezeigt werden (Softkey TYP WÄHLEN drücken). Weitere Informationen: "Dateien", Seite 91 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 357: Lernschnitt Durchführen

    LOAD aktivieren Sie dabei durch den Werkzeugaufruf, den Wert LOAD mithilfe der Funktion FUNCTION AFC CUT BEGIN. Wenn Sie beide Möglichkeiten programmieren, dann verwendet die Steuerung den im NC-Programm programmierten Wert! HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 358 Sie können zu einem Werkzeug beliebig viele Bearbeitungsschritte einlernen. Hierfür stellt Ihr Maschinenhersteller entweder eine Funktion zur Verfügung oder integriert diese Möglichkeit in die Funktionen zum Einschalten der Spindel. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 359 Im Bearbeitungsmodus FUNCTION MODE TURN beträgt die Mindestreferenzlast 5 %. Auch wenn geringere Werte ermittelt werden, verwendet die Steuerung die Mindestreferenzlast. Dadurch beziehen sich auch die prozentualen Überlastgrenzen auf min. 5 %. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 360 Um die Datei <name>.H.AFC.DEP editieren zu können, müssen Sie ggf. die Dateiverwaltung so einstellen, dass alle Dateitypen angezeigt werden (Softkey TYP WÄHLEN drücken). Weitere Informationen: "Dateien", Seite 91 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 361: Afc Aktivieren Und Deaktivieren

    Adaptive Vorschubregelung aktivieren: Softkey auf EIN stellen, die Steuerung zeigt in der Positionsanzeige das AFC-Symbol an Weitere Informationen: "Statusanzeigen", Seite 75 Adaptive Vorschubregelung deaktivieren: Softkey auf AUS stellen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 362 Wenn die adaptive Vorschubregelung aktiv ist, zeigt die Steuerung in der zusätzlichen Statusanzeige verschiedene Informationen an. Weitere Informationen: "Zusätzliche Statusanzeigen", Seite 78 Zusätzlich zeigt die Steuerung in der Positionsanzeige das Symbol oder HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 363: Protokolldatei

    Prozent. Die Ergebnisse der Auswertung trägt die Steuerung zwischen die Schlüsselwörter total und saved in die letzte Zeile der Protokolldatei ein. Bei positiver Zeitbilanz ist der Prozentwert ebenfalls positiv. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 364: Werkzeugverschleiß Überwachen

    Wenn die AFC.TAB-Spalten FMIN und FMAX jeweils den Wert 100 % aufweisen, ist die Adaptive Vorschubregelung deaktiviert, doch die schnittbezogene Werkzeuglastüberwachung bleibt. Weitere Informationen: "Werkzeugdaten in die Tabelle eingeben", Seite 152 und Seite 353 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 365: Aktive Ratterunterdrückung Acc (Option #145)

    Schwerzerspanung entwickelt und ist in diesem Bereich besonders effektiv einsetzbar. Welche Vorteile ACC bei ihrer Bearbeitung mit ihrer Maschine und ihrem Werkzeug bringt, müssen Sie durch entsprechende Versuche ermitteln. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 366: Acc Aktivieren

    Softkey-Leiste umschalten ACC aktivieren: Softkey auf EIN stellen Die Steuerung zeigt in der Positionsanzeige das ACC-Symbol an. Weitere Informationen: "Statusanzeigen", Seite 75 ACC deaktivieren: Softkey auf AUS stellen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 367: Globale Programmeinstellungen (Option #44)

    Additiver Offset (M-CS) Seite 374 Additive Grunddrehung (W-CS) Seite 375 Verschiebung (W-CS) Seite 377 Spiegelung (W-CS) Seite 378 Verschiebung (mW-CS) Seite 380 Drehung (WPL-CS) Seite 381 Handrad-Überlagerung Seite 384 Vorschub-Override HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 368 Steuerung im unterbrochenen oder gestoppten Zustand befinden. Weitere Informationen: "Allgemeine Statusanzeige", Seite 75 Alternativ können Sie die Funktion Dynamische Kollisionsüberwachung DCM auch deaktivieren. Weitere Informationen: "Kollisionsüberwachung aktivieren und deaktivieren", Seite 348 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 369: Funktion Aktivieren Und Deaktivieren

    Programmeinstellungen aktiviert ist, zeigt die Steuerung bei Anwahl eines NC-Programms über die Dateiverwaltung eine Warnmeldung. Sie können dann mit OK die Meldung einfach quittieren oder das Formular mit DATEN ÄNDERN direkt aufrufen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 370 Einstellmöglichkeiten zu deaktivieren Alternativ einzelne Einstellmöglichkeit mithilfe der Formularelemente deaktivieren Weitere Informationen: "Bedienung des Formulars", Seite 371 Softkey OK drücken Die Steuerung übernimmt die Einstellungen und schließt das Formular HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 371 Formulars verwerfen Istwerte der Handrad-Überlagerung in die Verschiebungen übernehmen Voraussetzung: Das Koordinatensystem der Handrad-Überlagerung und der Verschiebung stimmen überein Das Formular können Sie ebenfalls komfortabel mithilfe einer Maus bedienen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 372: Informationsbereich

    (Nr. 300203). Während der nachfolgenden Bearbeitung besteht Kollisionsgefahr! Verhalten an der Maschine testen Ggf. Bezugspunkt nach dem Aktivieren der Offsets neu setzen (bei Rotationsachsen im Tisch immer) HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 373 Die Steuerung berücksichtigt die 180°-Drehung bei allen C- Achspositionierungen. Die Steuerung berücksichtigt die geänderte Werkzeugposition. Die Lage der C-Achse hat keine Auswirkung auf die Position des Bezugspunkts. Der Bezugspunkt ist unverändert! HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 374: Additive Grunddrehung (W-Cs)

    Aktive additive Grunddrehung (Standardsymbol der Funktion Globale Programmeinstellungen) Die Werte der additiven Grunddrehung zeigt die Steuerung in der zusätzlichen Statusanzeige im Reiter GS an, die Werte aus der Bezugspunkt-Verwaltung im Reiter POS. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 375: Verschiebung (W-Cs)

    Aktive Verschiebung (W-CS) (Standardsymbol der Funktion Globale Programmeinstellungen) Die Werte der Verschiebung (W-CS) zeigt die Steuerung in der zusätzlichen Statusanzeige im Reiter GS an, die Werte aus dem NC-Programm im Reiter TRANS. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 376 Werkstückoberfläche mithilfe des Handrads zur Feinjustage über ankratzen ermitteln NC-Programm wählen Die Steuerung berücksichtigt die Verschiebung (W-CS). Die Steuerung verwendet die aktuellen Werte aus der Handrad- Überlagerung im Koordinatensystem Werkstück (WPL-CS). HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 377: Spiegelung (W-Cs)

    Aktive Spiegelung (W-CS) (Standardsymbol der Funktion Globale Programmeinstellungen) Die Werte der Spiegelung (W-CS) zeigt die Steuerung in der zusätzlichen Statusanzeige im Reiter GS an, die Werte aus dem NC-Programm im Reiter TRANS. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 378: Verschiebung (Mw-Cs)

    Programmeinstellungen wirkt achsweise. Der Wert wird zur im NC- Programm vor dem Schwenken der Bearbeitungsebene definierten Verschiebung (z. B. Zyklus 7 NULLPUNKT) addiert, ebenso wie zu einer aktiven Verschiebung (W-CS). HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 379 Nullpunkts im gespiegelten Koordinatensystem eingeben und aktivieren NC-Programm abarbeiten Die Steuerung berücksichtigt die Spiegelung (W-CS) der X-Achse und der benötigten Drehachsen. Die Steuerung berücksichtigt die geänderte Lage des Werkstück- Nullpunkts. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 380: Drehung (Wpl-Cs)

    Aktive Drehung (WPL-CS) (Standardsymbol der Funktion Globale Programmeinstellungen) Die Werte der Drehung (WPL-CS) zeigt die Steuerung in der zusätzlichen Statusanzeige im Reiter GS an, die Werte aus dem NC-Programm im Reiter TRANS. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 381: Handrad-Überlagerung

    Globalen Programmeinstellungen GPS. Während der Handrad-Überlagerung und der nachfolgenden Bearbeitung besteht Kollisionsgefahr! Vor dem Verlassen des Formulars immer das Koordinatensystem Maschine (M-CS) wählen Verhalten an der Maschine testen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 382 NC-Programm entfernt werden kann, soll zumindest die Handrad-Überlagerung von GPS vor der Programmanwahl aktiviert werden. Damit ist sichergestellt, dass die Steuerung die Funktion GPS und nicht M118 verwendet. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 383 Die virtuelle Achse VT wird häufig bei Bearbeitungen mit angestellten Werkzeugen benötigt, z. B. für die Fertigung schräger Bohrungen ohne geschwenkte Bearbeitungsebene. Die Handrad-Überlagerung in virtueller Achsrichtung VT erfordert weder eine PLANE-Funktionen noch die Funktion TCPM. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 384: Vorschub-Override

    Aktiver Vorschub-Override (Standardsymbol der Funktion Globale Programmeinstellungen) Resultat aller Manipulationen und damit aktueller Vorschub Den Wert des Vorschubfaktors zeigt die Steuerung in der zusätzlichen Statusanzeige im Reiter GS an. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 385: Zähler Definieren

    Wirkung in den Betriebsarten Programmlauf Einzelsatz und Programmlauf Satzfolge Der Zählerstand aus dem MOD-Menü wirkt nur in den Betriebsarten Programmlauf Einzelsatz und Programmlauf Satzfolge. Der Zählerstand bleibt auch über einen Steuerungsneustart erhalten. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 386: Function Count Definieren

    8 L ... Zählerstand erhöhen 51 FUNCTION COUNT INC Bearbeitung wiederholen, wenn noch Teile zu Fertigen sind 52 FUNCTION COUNT REPEAT LBL 11 53 M30 54 END PGM HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 387: Spannmittelüberwachung (Option #40)

    CFG-Format nutzen", Seite 390 M3D- oder STL-Datei Weitere Informationen: "3D-Modelle direkt als Spannmittel nutzen", Seite 394 Spannmittel abwählen RESET FIXTURE Weitere Informationen: "Spannmittel aus der Abtragssimulation abwählen", Seite 389 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 388: Anwendung

    Gewünschte Spannmitteldatei wählen: Weitere Informationen: "Spannmittel im CFG- Format nutzen", Seite 390 Weitere Informationen: "3D-Modelle direkt als Spannmittel nutzen", Seite 394 OK wählen Die Steuerung lädt das Spannmittel. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 389 Um ein Spannmittel aus der Simulation abzuwählen, gehen Sie wie folgt vor: Taste SPEC FCT drücken Softkey PROGRAMM VORGABEN drücken Softkey SPANNMITTEL drücken Softkey RESET FIXTURE drücken Die Steuerung löscht das Spannmittel aus der Simulation. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 390: Spannmittel Im Cfg-Format Nutzen

    Verzeichnis wählen, in dem Sie die neue Datei erstellen wollen Cursor im rechten Fenster positionieren Softkey NEUE DATEI drücken Dateinamen mit Endung CFG eingeben Eingabe bestätigen Die Steuerung erstellt die CFG-Datei. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 391 Suchfunktion für Texte Editieren von Spannmitteln ohne grafische Unterstützung Diffuse Mischwerkzeug Suchfunktion für Texte Vergleich von zwei CFG-Dateien Übernahme von Inhalten zwischen den Dateien Editieren von Spannmitteln ohne grafische Unterstützung HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 392: Spannmittel Im Cfg-Format Mit Kinematicsdesign Erstellen

    Keyname für Spannmittel eingeben, z. B. Spannpratze Eingabe bestätigen KinematicsDesign übernimmt die Eingabe. Cursor eine Ebene nach unten bewegen Kollisionskörper einfügen wählen Eingabe bestätigen KinematicsDesign legt einen neuen Kollisionskörper an. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 393 3D-Modell einfügen wählen Die Steuerung öffnet das Fenster Datei öffnen. Gewünschte STL- oder M3D-Datei wählen OK wählen Die Steuerung bindet die gewählte Datei ein und zeigt die Datei im Grafikfenster. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 394: Modelle Direkt Als Spannmittel Nutzen

    Spannmittel direkt auf den Einhängepunkt der Kinematik aufgesetzt werden kann. Notwendige Korrekturen können Sie direkt an der Steuerung ausschließlich mithilfe einer CFG-Datei vornehmen. Weitere Informationen: "Spannmittel im CFG-Format nutzen", Seite 390 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 395: Liste Der Cfg-Funktionen

    Weitere Informationen: "Anwendung", Seite 388 Liste der CFG-Funktionen Allgemeines Sie können sowohl STL- als auch M3D-Dateien mehrfach in CFG- Dateien einbinden. HEIDENHAIN empfiehlt die Verwendung von KinematicsDesign zum Editieren von Spannmitteln. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 396 Transformationen ist entscheidend für die Zusammensetzung des Spannmittels. In diesem Fall verschiebt die Transformation XShiftFixture das Rotationszentrum der Transformation CRot0. Bezeichnung des Spannmittels CfgKinFixModel(key:="Fix_Model", kinObjects:=["fixture"]) Das CfgKinFixModel enthält ein oder mehrere CfgCMO-Elemente. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 397 Ausgangspunkt eines Vielecks origin:= [ ] Beispiel: Verschiebung der gewählten Spannmittelkomponente in der X-Achse um 10 mm CfgKinSimpleTrans(key:="XShiftFixture",dir:=X,val:=10) Beispiel: Rotation der gewählten Spannmittelkomponente in der C-Achse um 45° CfgKinSimpleTrans(key:="CRot45",dir:=C,val:=45) HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 398: Beispiel Cfg-Beschreibung Eines Schraubstocks

    Die Spannweite des Schraubstocks wird in diesem Beispiel über zwei voneinander abhängige Transformationen definiert. Code Erklärung Spannweite des Schraubstocks in Y-Richtung 60 mm CfgKinSimpleTrans (key:="TRANS_opening_width", dir:=Y, val:=-60) Position der ersten Schraubstockbacke in Y-Richtung CfgKinSimpleTrans 30 mm (key:="TRANS_opening_width_2", dir:=Y, val:=30) HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 399 "TRANS_Z_vice_jaw", "TRANS_opening_width_2", "vice_jaw_1", "TRANS_opening_width", "TRANS_C_180", "vice_jaw_2" ], active:=TRUE, name:="") Bezeichnen des Spannmittels Das zusammengesetzte Spannmittel muss eine Bezeichnung erhalten. Code Erklärung Bezeichnung des zusammengesetzten CfgKinFixModel (key:="FIXTURE1", Spannmittels kinObjects:=["FIXTURE"]) HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 400 Sonderfunktionen | Spannmittelüberwachung (Option #40) Beispiele in NC-Solutions Vorbereitete Beispieldateien für Aufspannungen aus dem Fertigungsalltag finden Sie in der NC-Datenbank des Klartext-Portals: https://www.klartext-portal.de/de_DE/tipps/nc-solutions HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 401: Paletten

    Paletten...

  • Seite 402: Palettenverwaltung

    Sie den vollständigen einer Nullpunkttabelle erforderlich. Pfad angeben. Nullpunkte aus einer Nullpunkttabelle aktivieren Sie im NC-Programm mithilfe des Zyklus 7. Werkstück-Bezugspunkt Optionsfeld PRESET Geben Sie die Bezugspunktnummer des Werkstücks an. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 403 NC-Programms steigt Optionsfeld TARGET Gesamtanzahl Bearbeitungen Sollwert für den Palettenzähler bei Zeilen mit dem Typ Die Steuerung wiederholt die NC-Programme dieser Palette so lange, bis der Sollwert erreicht ist. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 404 Paletten | Palettenverwaltung Sie können die Spalte LOCATION entfernen, wenn Sie nur Palettentabellen verwenden, bei denen die Steuerung alle Zeilen bearbeiten soll. Weitere Informationen: "Spalten einfügen oder entfernen", Seite 406 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 405 Kopierten Wert einfügen Zeilenanfang wählen Zeilenende wählen Text oder Wert suchen Tabellenspalten sortieren oder ausblenden Aktuelles Feld editieren Nach Spalteninhalten sortieren Zusätzliche Funktionen z. B. Speichern Dateipfadauswahl öffnen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 406: Palettentabelle Wählen

    Spalten aufgelistet sind. Mit den Pfeiltasten gewünschte Spalte wählen Softkey SPALTE EINFÜGEN drücken Mit Taste ENT bestätigen Mit dem Softkey SPALTE ENTFERNEN können Sie die Spalte wieder entfernen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 407: Palettentabelle Abarbeiten

    Bildschirm an. Mit den Pfeiltasten NC-Programm durchblättern Softkey END PGM PAL drücken Die Steuerung wechselt zurück zur Palettentabelle. Per Maschinenparameter ist festgelegt, wie die Steuerung nach einem Fehler reagiert. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 408 Wenn Sie die Abarbeitung einer Palettentabelle abbrechen, bietet die Steuerung den zuletzt angewählten NC-Satz des abgebrochenen NC- Programms für die Funktion SATZVORLAUF an. Weitere Informationen: "Satzvorlauf in Palettenprogrammen", Seite 317 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 409 Standardmäßig erhöht jedes abgearbeitete NC-Programm den Istwert um 1. Wenn z. B. ein NC-Programm mehrere Werkstücke produziert, definieren Sie den Wert in der Spalte COUNT der Palettentabelle. Weitere Informationen: "Anwendung", Seite 402 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 410: Paletten-Bezugspunktverwaltung

    Steuerung kein Symbol in der Statusanzeige. Während aller nachfolgender Achsbewegungen besteht Kollisionsgefahr! Ggf. aktiven Palettenbezugspunkt im Reiter PAL prüfen Verfahrbewegungen der Maschine prüfen Palettenbezugspunkt ausschließlich in Verbindung mit Paletten nutzen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 411: Werkzeugorientierte Bearbeitung

    Folgende Funktionen erfordern vor allem bei einem Wiedereinstieg besondere Vorsicht: Ändern der Maschinenzustände mit Zusatzfunktionen (z. B. M13) Schreiben in die Konfiguration (z. B. WRITE KINEMATICS) Verfahrbereichsumschaltung Zyklus 32 Zyklus 800 Schwenken der Bearbeitungsebene HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 412 SP-B, SP-C, Sie können für die Achsen Sicherheitspositionen SP-U, SP-V, angeben. Diese Positionen fährt die Steuerung nur SP-W an, wenn der Maschinenhersteller sie in den NC- Makros verarbeitet. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 413: Ablauf Der Werkzeugorientierten Bearbeitung

    Der Satzvorlauf in die Palettentabelle erfolgt werkstückorientiert. Nach dem Wiedereinstieg kann die Steuerung wieder werkzeugorientiert bearbeiten, wenn in den folgenden Zeilen die werkzeugorientierte Bearbeitungsmethode TO und CTO definiert ist. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 414 Folgende Funktionen erfordern vor allem bei einem Wiedereinstieg besondere Vorsicht: Ändern der Maschinenzustände mit Zusatzfunktionen (z. B. M13) Schreiben in die Konfiguration (z. B. WRITE KINEMATICS) Verfahrbereichsumschaltung Zyklus 32 Toleranz Zyklus 800 Schwenken der Bearbeitungsebene HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 415: Batch Process Manager (Option #154)

    In der Betriebsart Programmieren können Sie die Auftragsliste erstellen und ändern. In den Betriebsarten Programmlauf Einzelsatz und Programmlauf Satzfolge wird die Auftragsliste abgearbeitet. Eine Veränderung ist nur bedingt möglich. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 416 Für Zeilen mit dem Typ PGM: Wert, um wie viel der Istwert nach der Abarbeitung des NC-Programms steigt Bearbeitungsmethode: Werkstückorientierte Bearbeitung Werkzeugorientierte Bearbeitung Laufzeit in Sekunden Dauer Diese Spalte wird nur bei einem 19-Zoll-Bildschirm angezeigt. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 417 In den Spalten Bezpkt., Wkz und Pgm wird der Status mithilfe von Icons dargestellt. Die Icons haben folgende Bedeutung: Icon Bedeutung Prüfung ist abgeschlossen Prüfung ist abgeschlossen Programmsimulation mit aktiver Dynamische Kollisionsüberwachung DCM (Option #40) HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 418 In der Spalten Sts wird der Bearbeitungsstatus mithilfe von Icons dargestellt. Die Icons haben folgende Bedeutung: Icon Bedeutung Rohteil, Bearbeitung erforderlich Unvollständig bearbeitet, weitere Bearbeitung erforderlich Vollständig bearbeitet, keine Bearbeitung mehr erforderlich Bearbeitung überspringen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 419: Batch Process Manager Öffnen

    Manager als Auftragsliste öffnet, gehen Sie wie folgt vor: Taste Bildschirmaufteilung drücken Taste BPM drücken Die Steuerung öffnet die Auftragsliste im Batch Process Manager. Softkeys Ihnen stehen folgende Softkeys zur Verfügung: HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 420 Kollisionsprüfung durchführen (Option #40) Weitere Informationen: "Dynamische Kollisions- überwachung (Option #40)", Seite 342 Kollisionsprüfung abbrechen (Option #40) Erforderliche manuelle Eingriffe ein- oder ausklap- Erweiterte Werkzeugverwaltung öffnen Bearbeitung unterbrechen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 421 STATUS ZURÜCKSETZEN zur Verfügung. Wenn die Spalten W-STATUS, METHOD und CTID in der Palettentabelle vorhanden sind, steht der Softkey BEARB.METHODE zur Verfügung. Weitere Informationen: "Werkzeugorientierte Bearbeitung", Seite 411 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 422: Auftragsliste Anlegen

    Gesperrt: Gewählte Zeile wird von der Bearbeitung ausgenommen Bearb. freigegeben: Gewählte Zeile für Bearbeitung freigeben Eingaben mit Taste ENT bestätigen Ggf. Schritte wiederholen Softkey EDITIEREN drücken HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 423: Auftragsliste Ändern

    Die Steuerung wechselt das aktive Fenster. Folgende Eingaben können geändert werden: Name Nullpunkttabelle Bezugspunkt Gesperrt Bearb. freigegeben Geänderte Eingaben mit Taste ENT bestätigen Die Steuerung übernimmt die Änderungen. Softkey EDITIEREN drücken HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 424 Steuerung die Softkeys DAVOR EINFÜGEN und DANACH EINFÜGEN ein. Softkey DAVOR EINFÜGEN drücken Die Steuerung fügt die Zeile an der neuen Position ein. Softkey ZURÜCK drücken Softkey EDITIEREN drücken HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 425: Drehbearbeitung

    Drehbearbeitung...

  • Seite 426: Drehbearbeitung Auf Fräsmaschinen (Option #50)

    Werkzeugdaten für den aktuellen Werkzeugtyp. Weitere Informationen: "Werkzeugdaten", Seite 437 Für die Bearbeitung stehen unterschiedliche Zyklen zur Verfügung. Die Zyklen können Sie auch mit zusätzlich angestellten Drehachsen verwenden. Weitere Informationen: Benutzerhandbuch Klartextprogrammierung HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 427: Schneidenradiuskorrektur Srk

    Mit M128 ist die Schneidenradiuskorrektur ausschließlich in Verbindung mit Bearbeitungszyklen möglich Mit M144 oder FUNCTION TCPM mit REFPNT TIP-CENTER ist die Schneidenradiuskorrektur zusätzlich mit allen Verfahrsätzen möglich, z. B. mit RL/RR HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 428 Werkzeugspitze automatisch um, wenn das Werkzeug z. B. den für TO 1 gültigen Winkelbereich verlässt. Die virtuelle Werkzeugspitze ermöglicht es, angestellte achsparallele Längs- und Planbearbeitungen auch ohne Radiuskorrektur konturtreu durchzuführen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 429: Basisfunktionen (Option #50)

    Unwucht oder falscher Aufspannung besteht während der Bearbeitung erhöhtes Unfallrisiko! Werkstück im Spindelzentrum spannen Werkstück sicher spannen Niedrige Drehzahlen programmieren (nach Bedarf erhöhen) Drehzahl limitieren (nach Bedarf erhöhen) Unwucht eliminieren (kalibrieren) HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 430 SPC aus der Bezugspunkttabelle nicht zulässig. Wenn Sie eine der genannten Transformationen aktivieren, zeigt die Steuerung während der Abarbeitung des NC-Programms im Drehbetrieb die Fehlermeldung Transformation nicht möglich. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 431: Grafische Darstellung Der Drehbearbeitung

    Rohteildefinition und Option #20. Die mithilfe der grafischen Simulation ermittelten Bearbeitungszeiten stimmen nicht mit den tatsächlichen Bearbeitungszeiten überein. Gründe bei kombinierten Fräs- und Drehbearbeitungen sind u. a. die Umschaltung der Bearbeitungsmodi. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 432: Unwuchtfunktionen (Option #50)

    MESSEN. Der Zyklus ermittelt die vorherrschende Unwucht und berechnet die Masse und Position eines notwendigen Ausgleichsgewichts. Im NC-Programm prüft der Zyklus 892 UNWUCHT PRUEFEN, ob die eingegebenen Parameter überschritten werden. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 433 Die Steuerung aktiviert die Funktion Unwuchtmonitor automatisch beim Umschalten auf den Drehbetrieb. Der Unwuchtmonitor ist so lange wirksam, bis Sie wieder in den Fräsbetrieb wechseln. Weitere Informationen: Benutzerhandbuch Bearbeitungszyklen programmieren HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 434: Zyklus Unwucht Messen

    Bedienhinweise: Um eine Unwucht zu kompensieren, können teilweise mehrere unterschiedlich platzierte Ausgleichsgewichte notwendig sein. Nach dem Aufspannen eines Ausgleichsgewichts ist die Unwucht erneut durch einen Messvorgang zu prüfen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 435: Zyklus Unwucht Kalibrieren

    Maschinenhersteller statt. Bei der Unwuchtkalibrierung wird der Drehtisch mit einem definierten Gewicht, das an einer definierten Radialposition angebracht ist, mit verschiedenen Drehzahlen betrieben. Die Messung wird mit unterschiedlichen Gewichten wiederholt. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 436: Werkzeuge Im Drehbetrieb (Option #50)

    Die Steuerung zeigt neben der Werkzeugnummer und dem Werkzeugnamen auch die Spalten ZL und XL aus der Drehwerkzeugtabelle an. Beispiel Drehbetrieb wählen 11 FUNCTION MODE TURN Werkzeugaufruf 12 TOOL CALL "TRN_ROUGH" HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 437: Werkzeugdaten

    Drehwerkzeugs in der TOOL.T übereinstimmen Werkzeugname: Die Steuerung übernimmt den Werkzeug- NAME 32 Zeichen, nur Großbuchstaben, namen automatisch, wenn Sie in der Werkzeugtabelle die kein Leerzeichen Drehwerkzeugtabelle wählen Werkzeuglänge 1 (Z-Richtung) -99999,9999...+99999,9999 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 438 CUTWIDTH 0,0000...+99999,9999 Aufmaß Stechwerkzeugbreite -99999,9999...+99999,9999 Typ des Drehwerkzeugs: Schruppwerkzeug ROUGH, TYPE ROUGH, FINISH, THREAD, RECESS, Schlichtwerkzeug FINISH, Gewindewerkzeug THREAD, BUTTON, RECTURN Einstechwerkzeug RECESS, Pilzwerkzeug BUTTON, Stech- drehwerkzeug RECTURN HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 439 Die richtige Spindelstellung ist nicht nur für die Bearbeitung, sondern auch für das Vermessen des Werkzeugs ausschlaggebend. Eine Prüfung des korrekten Orientierungswinkels und der gewünschten Werkzeugorientierung jedes neu definierten Werkzeugs ist empfehlenswert. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 440 Wert DZL Aktuell berechneter Wert für das Werkzeug aktueller Wert DXL Neu berechneter Wert für das Werkzeug neuer Wert DZL Neu berechneter Wert für das Werkzeug neuer Wert DXL HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 441 Tastsystemzyklen beschreiben. Weitere Informationen: Benutzerhandbuch Messzyklen für Werkstücke und Werkzeuge Beispiel Eingabe: Korrekturwert WPL-Z: 1 Korrekturwert ØWPL-X: 1 Anstellwinkel ß: 90 Werkzeug umkehren: Ja Ergebnis: DZL: +0.5 DXL: +1 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 442 Verschleißkorrektur ZL Optional Verschleißkorrektur XL Optional Verschleißkorrektur YL Optional Schneidenradius Erforderlich Werkzeugorientierung Erforderlich Orientierungswinkel Erforderlich Breite des Stechwerkzeugs Erforderlich CUTWIDTH Kröpfungswinkel Optional SPB-INSERT Aufmaß Stechwerkzeugbreite Optional Werkzeugtyp Erforderlich TYPE HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 443 Erforderlich Werkzeuglänge 3 Optional Verschleißkorrektur ZL Optional Verschleißkorrektur XL Optional Verschleißkorrektur YL Optional Schneidenradius Erforderlich Werkzeugorientierung Erforderlich Orientierungswinkel Erforderlich Einstellwinkel Erforderlich T-ANGLE Spitzenwinkel Erforderlich P-ANGLE Werkzeugtyp Erforderlich TYPE HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 444 0. Schneidenradius Den Radius RS entnehmen Sie dem Werkzeugkatalog. Drehwerkzeugtyp Sie wählen zwischen Schruppwerkzeug (ROUGH) und Schlichtwerkzeug (FINISH). TYPE Werkzeugorientierung Die Werkzeugorientierung TO ist bei FreeTurn-Werkzeugen immer 18. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 445 Die Schneidenlänge CUTLENGTH entnehmen Sie dem Werkzeugkatalog. CUTLENGTH Werkzeugträgerkinematik Mithilfe der optionalen Werkzeugträgerkinematik kann die Steuerung z. B. das Werkzeug auf Kollisionen überwa- chen. Weisen Sie jeder Einzelschneide dieselbe Kinematik HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 446: Werkzeugkorrektur Im Nc-Programm

    CORR-TCS keine Auswirkung. Wenn Sie im Zyklus 292 IPO.-DREHEN KONTUR ein Drehwerkzeug korrigieren möchten, müssen Sie dies im Zyklus oder in der Werkzeugtabelle durchführen. Weitere Informationen: Benutzerhandbuch Bearbeitungszyklen programmieren HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 447 Softkey TURNDATA CORR drücken Alternativ zur Werkzeugkorrektur mit TURNDATA CORR können Sie mit Korrekturtabellen arbeiten. Weitere Informationen: Benutzerhandbuch Klartext- oder DIN/ISO-Programmierung Beispiel 21 FUNCTION TURNDATA CORR-TCS:Z/X DZL:0.1 DXL:0.05 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 449: Schleifbearbeitung

    Schleifbearbeitung...

  • Seite 450: Schleifbearbeitung Auf Fräsmaschinen (Option #156)

    #156), steht Ihnen auch die Funktion Abrichten zur Verfügung. Damit können Sie die Schleifscheibe in der Maschine in Form bringen oder nachschärfen. Weitere Informationen: "Werkzeugdaten eingeben", Seite 454 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 451: Koordinatenschleifen

    Einzelsatz auch nach Ende eines NC-Satzes weiter. Die Steuerung unterstützt keinen Satzvorlauf, während der Pendelhub aktiv ist. Beachten Sie Ihr Maschinenhandbuch! Ihr Maschinenhersteller kann definieren, welcher Override Auswirkung auf die Pendelhubbewegung hat. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 452 Das Restmaterial bleibt stehen. Weitere Informationen: Benutzerhandbuch Bearbeitungszyklen programmieren Korrekturen im Schleifprozess Damit Sie die geforderte Genauigkeit erreichen, können Sie mithilfe der Korrekturtabellen während des Koordinatenschleifens korrigieren. Weitere Informationen: Benutzerhandbuch Klartextprogrammierung HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 453: Werkzeuge Im Schleifbetrieb (Option #156)

    Sie müssen das Abrichtwerkzeug manuell an einen vom Maschinenhersteller vorgesehenen Platz montieren. Wenn Sie für ein Abrichtwerkzeug mehrere geometrische Daten benötigen, können Sie zu dem Werkzeug weitere indizierte Werkzeuge anlegen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 454: Werkzeugdaten Eingeben

    (RT: Für ReplacementTool = engl. Ersatzwerkzeug) Leeres Feld oder Eingabe 0 bedeutet kein Schwesterwerk- zeug Information zu diesem Werkzeug, die an die PLC übertra- PLC-Daten PLC-Bit 0...8 gen werden soll HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 455 Hinterzug vorhanden Winkel für den Hinterzug an der Innenseite Winkel für den Hinterzug an der Außenseite Minimal erlaubter Radius RMIN Minimal erlaubte Breite BMIN Maximal erlaubte Schnittgeschwindigkeit VMAX HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 456 Abrichtzyklus bereits übersprungen wurde. Sie können den Istwert manuell ändern. Wenn der Istwert und der Sollwert identisch sind, führt die Steuerung den Abrichtzyklus aus und löscht den Istwert. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 457 Typ des Abrichtwerkzeugs: TYPE Profilabrichter,DIAMOND Gehörnter Abrichter,HORNED Aktuell keine Funktion Abrichtspindel,SPINDLE Abrichtfliese,PLATE Abrichtrolle,ROLL Werkzeugorientierung Aufmaß Werkzeuglänge 1 (Z-Richtung) Aufmaß Werkzeuglänge 2 (X-Richtung) Aufmaß Werkzeuglänge 3 (Y-Richtung) Aufmaß Schneidenradius HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 458: Schleifwerkzeug Einrichten

    Schleifwerkzeuge, die Sie nicht abrichten, z. B. Diamantscheiben, können Sie direkt vermessen. Die Steuerung verrechnet die Korrekturen mit den Basisdaten. Die Markierungen INIT_D und MESS_OK haben in diesem Fall keine Bedeutung. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 459 Weitere Informationen: Benutzerhandbuch Klartext- oder DIN/ISO-Programmierung Nach dem Abrichten entsprechen die eingegebenen Basisdaten nicht mehr den tatsächlichen Messwerten am Schleifwerkzeug. Diese Differenz korrigieren Sie, indem Sie das Schleifwerkzeug im Anschluss erneut vermessen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 460 Abhängig davon, wie Sie das Schleifwerkzeug vermessen, kann die Steuerung die Markierung MESS_OK setzen. Diese Markierung kennzeichnet, dass das Werkzeug nach dem Initialabrichten vermessen wurde. Weitere Informationen: Benutzerhandbuch Bearbeitungszyklen programmieren HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 461: Mod-Funktionen

    MOD-Funktionen...

  • Seite 462: 11.1 Mod-Funktion

    ändern wollen, schließen Sie das Fenster mit der Taste END. MOD-Funktionen verlassen Um das MOD-Menü zu verlassen, gehen Sie wie folgt vor: Softkey ENDE oder Taste END drücken Die Steuerung schließt das Überblendfenster. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 463: Übersicht Mod-Funktionen

    Werkzeug-Einsatzdatei Externer Zugriff Funkhandrad einrichten Tastsysteme einrichten System-Einstellungen Systemzeit stellen Netzwerk-Verbindung definieren Netzwerk: IP Konfiguration Diagnose-Funktionen Bus-Diagnose TNCdiag Antriebs-Diagnose Hardware-Konfiguration HeROS-Information Allgemeine Information Versions-Information Maschinenhersteller-Information Maschineninformation Lizenz-Information Maschinenzeiten HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 464 Verfügung, nachdem der Maschinenhersteller den Maschinenparameter CfgOemInfo (Nr. 131700) definiert hat. Der Bereich Maschineninformation steht zur Verfügung, nachdem der Maschinenbetreiber den Maschinenparameter CfgMachineInfo (Nr. 131600, Optionen #56 - #61) definiert hat. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 465: 11.2 Software-Nummern Anzeigen

    NCK: Nummer der NC-Software (wird von HEIDENHAIN verwaltet) PLC-SW: Nummer oder Name der PLC-Software (wird von Ihrem Maschinenhersteller verwaltet) Ihr Maschinenhersteller kann weitere Software-Nummern hinzufügen, z. B. von einer angeschlossenen Kamera. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 466: 11.3 Schlüsselzahl Eingeben

    Software-Updates auf die Steuerung aufspielen. HINWEIS Achtung, Datenverlust möglich! Bei dem Aufspielen von Software-Updates kann es bei falscher Vorgehensweise zu Datenverlust kommen. Software-Updates nur mithilfe einer Anleitung aufspielen Maschinenhandbuch beachten HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 467: 11.4 Maschinenkonfiguration Laden

    In der Dateiverwaltung der Steuerung die Backup-Datei (z. B. BKUP-2013-12-12_.zip) wählen Die Steuerung öffnet ein Überblendfenster für das Backup. Not-Halt drücken Softkey OK drücken Die Steuerung startet den Backup-Vorgang. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 468: 11.5 Positionsanzeige Wählen

    Beispiele mit Zyklus 11 und geschwenkter Bearbeitungsebene: Schwenkung A um 45° Maßfaktor 0.2 L IX+10 Die ISTRW-Anzeige zeigt 10 mm an. Der Maßfaktor und die Schwenkung haben keine Auswirkung. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 469 Statusanzeige verwendet werden (zusätzliche VT-Anzeige). Mit der MOD-Funktion Positions-Anzeige 1 wählen Sie die Positionsanzeige in der Statusanzeige. Mit der MOD-Funktion Positions-Anzeige 2 wählen Sie die Positionsanzeige in der zusätzlichen Statusanzeige. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 470: 11.6 Maßsystem Wählen

    Wenn die Anzeige in Inch aktiv ist, zeigt die Steuerung auch den Vorschub in inch/min an. In einem Inch-Programm müssen Sie den Vorschub mit einem Faktor 10 größer eingeben. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 471: 11.7 Grafik-Einstellungen

    Abbildung der Werkzeuggeometrie Abbildung von Satzendpunkten und Satznummern möglich hoch hohe Datenrate genaue Abbildung der Werkzeuggeometrie mittel mittlere Datenrate Näherung der Werkzeuggeometrie niedrig niedrige Datenrate geringe Näherung der Werkzeuggeometrie HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 472 HEIDENHAIN empfiehlt folgende Einstellungen: Schnelle Visualisierung eines 3-Achs-Programms oder Prüfung eines NC-Programms auf Ausführbarkeit Modelltyp: 2.5D Modellqualität: mittel Prüfung des NC-Programms mithilfe der Simulationsgrafik Modelltyp: 3D Modellqualität: sehr hoch HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 473: 11.8 Zähler Einstellen

    In der MOD-Funktionen Zähler stehen folgende Softkeys zur Verfügung: Softkey Funktion Zählerstand zurücksetzen Zählerstand erhöhen Zählerstand reduzieren Mit einer angeschlossenen Maus können Sie die gewünschten Werte auch direkt eingeben. Weitere Informationen: "Zähler definieren", Seite 385 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 474: 11.9 Maschineneinstellungen Ändern

    Softkey OK drücken Die Steuerung speichert die gewählte Kinematik für die Betriebsart Programm-Test. Achten Sie darauf, dass Sie zum Überprüfen Ihres Werkstücks die richtige Kinematik im Programmtest angewählt haben. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 475: Verfahrgrenzen Definieren

    Achse eine gültige Verfahrgrenze gesetzt haben. Die Einstellungen bleiben auch nach einem Neustart der Steuerung erhalten. Die Verfahrgrenzen können Sie nur ausschalten, indem Sie alle Werte löschen oder den Softkey ALLES LEEREN drücken. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 476 Wird nun L C+0 programmiert, so fährt die C-Achse nach 0. Gleiches gilt bei Programmierung von L C-360 usw. Wird dagegen L C+360 programmiert (oder L C+720 usw. ) so fährt die C-Achse nach 360°. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 477: Werkzeugeinsatzdatei Erzeugen

    Softkey EXTERNER ZUGRIFF AUS/EIN auf AUS stellen Softkey OK drücken Die Steuerung speichert die Einstellungen. Sobald von extern auf die Steuerung zugegriffen wird, zeigt die Steuerung folgendes Symbol: HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 478 Überblendfenster. In dem Dialog entscheiden Sie, ob Sie den externen Zugriff erlauben oder ablehnen: Externer Zugriff Berechtigung Einmalig erlauben Immer Dauerhaft erlauben Niemals Dauerhaft verweigern Nein Einmalig ablehnen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 479 Überblendfenster Leitrechnerbetrieb ist aktiv. Ihr Maschinenhersteller kann festlegen, dass der Leitrechnerbetrieb von extern automatisch aktivierbar ist. Beenden Sie den Leitrechnerbetrieb wie folgt: Softkey LEITRECHNERBETRIEB erneut drücken Die Steuerung schließt das Überblendfenster. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 480: 11.10 Tastsysteme Einrichten

    Um die MOD-Funktion Tastsysteme einrichten zu öffnen, gehen Sie wie folgt vor: Im MOD-Menü Gruppe Maschinen-Einstellungen wählen Funktion Tastsysteme einrichten wählen Die Steuerung öffnet ein Überblendfenster zur Gerätekonfiguration auf dem dritten Desktop. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 481: Funktastsystem Anlegen

    Die Steuerung legt in der Tabelle eine neue Zeile Ggf. Zeile mit dem Cursor markieren Tastsystemdaten auf der rechten Seite eingeben Die Steuerung speichert die eingegebenen Daten in der Tastsystemtabelle. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 482 Die Steuerung legt in der Tabelle eine neue Zeile Ggf. Zeile mit dem Cursor markieren Tastsystemdaten auf der rechten Seite eingeben Die Steuerung speichert die eingegebenen Daten in den Maschinenparametern. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 483: Funktastsystem Konfigurieren

    Die Steuerung löscht den Eintrag aus der MOD- Funktion und der Tastsystemtabelle oder den Maschinenparametern. Neues Tastsystem in der aktiven Zeile speichern Die Steuerung überschreibt die Seriennummer des ausgewechselten Tastsystems automatisch mit der neuen Nummer. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 484 Auslenkung Taststift ausgelenkt oder nicht ausgelenkt Kollision Kollision oder keine Kollision erkannt Batteriestatus Angabe der Batteriequalität Bei Ladung unterhalb des eingezeichneten Balkens gibt die Steuerung eine Warnung aus. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 485: 11.11 Funkhandrad Hr 550Fs Konfigurieren

    Schaltfläche HR anbinden wählen Die Steuerung speichert die Seriennummer des eingelegten Funkhandrads und zeigt sie im Konfigurationsfenster links neben der Schaltfläche HR anbinden. Schaltfläche ENDE wählen Die Steuerung speichert die Konfiguration. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 486: Funkkanal Einstellen

    Die Steuerung öffnet ein Überblendfenster. Schaltfläche Setze Leistung wählen Die Steuerung blendet die drei verfügbaren Leistungseinstellungen ein. Gewünschte Leistungseinstellung wählen Schaltfläche ENDE wählen Die Steuerung speichert die Konfiguration. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 487: Statistik

    Versuchen Sie in solchen Fällen die Übertragungsqualität zu erhöhen, indem Sie einen anderen Kanal wählen oder die Sendeleistung erhöhen. Weitere Informationen: "Funkkanal einstellen", Seite 486 Weitere Informationen: "Sendeleistung einstellen", Seite 486 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 488: Systemeinstellungen Ändern

    Ggf. Softkey NTP ein drücken Die Steuerung aktiviert die Checkbox Zeit über NTP Server synchronisieren. Host-Namen oder URL eines NTP-Servers eingeben Softkey Hinzufügen drücken Softkey OK drücken Die Steuerung speichert die Einstellungen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 489 In der Gruppe Diagnose-Funktionen zeigt die Steuerung im MOD- Bereich HeROS-Information Details über das Betriebssystem. Neben den Informationen über den Steuerungstyp und die Software-Version zeigt dieser MOD-Bereich die aktuelle CPU- und Speicherauslastung. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 490: Betriebszeiten Anzeigen

    Betriebszeit der Maschine seit der Maschine ein Inbetriebnahme Betriebszeit für den gesteuerten Betrieb Programmlauf seit der Inbetriebnahme Beachten Sie Ihr Maschinenhandbuch! Der Maschinenhersteller kann noch zusätzliche Zeiten anzeigen lassen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 491: Heros-Funktionen

    HEROS-Funktionen...

  • Seite 492: Remote Desktop Manager (Option #133)

    Verbindung zwischen HEROS 5 und dem IPC 6641. Abweichende Kombinationen und Verbindungen werden nicht garantiert. Wenn Sie eine TNC 640 mit Touch-Bedienung verwenden, können Sie einige Tastendrücke durch Gesten ersetzen. Weitere Informationen: "Touchscreen bedienen", Seite 595 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 493: Verbindung Konfigurieren - Windows Terminal Service (Remotefx)

    Die Steuerung öffnet das Überblendfenster Auswahl Server- Betriebssystem. Gewünschtes Betriebssystem wählen Win XP Win 7 Win 8.X Win 10 Anderes Windows OK drücken Die Steuerung öffnet das Überblendfenster Verbindung bearbeiten. Verbindungseinstellungen definieren HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 494 Schnittstelle X26, was die Zugriffszeit verkürzt. Name des Benutzers Pflicht Benutzername Passwort des Benutzers Pflicht Passwort Domäne des externen Rechners Optional Windows Domäne Vollbild-Modus oder Benut- Größe des Verbindungsfensters Pflicht zerdefinierte Fenstergröße HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 495 Windows-Rechner, z. B. 3D-Maus zur Bedienung von CAD- Programmen. Hierfür ist an dem Windows-Rechner zwingend die Software Eltima EveUSB notwendig. Alle durchgereichten USB-Geräte sind während der Verbindung zum Windows-Rechner an der Steuerung nicht verfügbar. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 496 VNC, gespiegelt, sondern ein eigener Desktop dafür geöffnet. Der zum Zeitpunkt der Verbindungsherstellung aktive Desktop am externen Rechner wird dann gesperrt bzw. der Benutzer wird abgemeldet. Dadurch ist eine Bedienung von zwei Seiten ausgeschlossen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 497: Verbindung Konfigurieren - Vnc

    Nummer des Desktops für die Verbindung, wobei die Desktops 0 Pflicht Auf folgende Arbeitsfläche und 1 für die NC-Software reserviert sind (Workspace) verschieben Default-Einstellung ist der dritte Desktop Zugriff auf angeschlossene USB-Massenspeicher erlauben Pflicht USB Massenspeicher freigeben HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 498: Herunterfahren Oder Neustarten Eines Externen Rechners

    Konfigurieren Sie die Steuerung wie folgt: Mit der Taste DIADUR das HEROS-Menü öffnen Menüpunkt Remote Desktop Manager wählen Die Steuerung öffnet den Remote Desktop Manager. Neue Verbindung drücken HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 499 Wartezeit, nachdem der Windows-Rechner nicht mehr erreichbar Pflicht Zusätzliche Wartezeit: ist. Windows-Applikationen können das Herunterfahren des PCs nach Schließen des Ports 445 verzögern. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 500: Verbindung Starten Und Beenden

    Rechners", Seite 498 Sie können wie folgt zwischen dem dritten Desktop und der Steuerungsoberfläche wechseln: Mit der rechten DIADUR-Taste auf der Alphatastatur Über die Task-Leiste Mithilfe einer Betriebsartentaste HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 501: Verbindungen Exportieren Und Importieren

    Verbindungen importieren wählen Die Steuerung öffnet ein Überblendfenster. Datei wählen Öffnen wählen Die Steuerung erstellt die Verbindung unter dem Namen, der ursprünglich im Remote Desktop Manager definiert wurde. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 502: Private Verbindungen

    Neue Verbindung wählen Gewünschte Verbindung wählen, z. B. Abschalten/Neustarten eines Rechners Die Steuerung öffnet das Überblendfenster Verbindung bearbeiten. Verbindungseinstellungen definieren Private Verbindung wählen OK drücken Die Steuerung erstellt eine private Verbindung. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 503 HEROS-Funktion NC/PLC Backup ein Backup erstellen, sichert die Steuerung auch die privaten Verbindungen. Sie können wählen, ob die Steuerung das Verzeichnis HOME: für den aktuellen Benutzer oder für alle Benutzer sichert. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 504: 12.2 Zusatz-Tools Für Itcs

    ITC Gestures Mithilfe des Zusatz-Tools ITC Gestures konfiguriert der Maschinenhersteller die Gestensteuerung des Touchscreens. Beachten Sie Ihr Maschinenhandbuch! Diese Funktion dürfen Sie nur in Abstimmung mit Ihrem Maschinenhersteller verwenden! HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 505 Die Konfiguration umfasst folgende Schritte: Zusatz-Tool an der Steuerung mithilfe der Task-Leiste starten Der ITC öffnet ein Überblendfenster mit drei Auswahlpunkten Berührungsempfindlichkeit wählen Schaltfläche OK drücken Der ITC schließt das Überblendfenster HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 506: 12.3 Window-Manager

    Stern ein, wenn eine Anwendung des Window-Managers, oder der Window-Manager selbst einen Fehler verursacht hat. Wechseln Sie in diesem Fall in den Window-Manager und beheben das Problem, ggf. Maschinenhandbuch beachten. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 507: Übersicht Task-Leiste

    Remote Desktop Manager (Option #133): externe Rechnereinheiten anzeigen und Fernbedienen Weitere Informationen: "Remote Desktop Manager (Option #133)", Seite 492 Ausschalten: Die Steuerung herunterfahren Weitere Informationen: "Benutzer wechseln oder abmelden", Seite 579 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 508 Terminal: Konsolenbefehle eingeben und ausführen TNCdiag: Wertet Zustands- und Diagnoseinformationen von HEIDENHAIN-Komponenten mit Schwerpunkt auf die Antriebe aus und bereitet diese grafisch auf Wenn Sie TNCdiag verwenden möchten, kontaktieren Sie Ihren Maschinenhersteller. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 509 Benutzerverwaltung", Seite 552 VNC: Einstellung für externe Softwares vornehmen, die z. B. für Wartungsarbeiten auf die Steuerung zugreifen (Virtual Network Computing) Weitere Informationen: "VNC", Seite 519 WindowManagerConfig: Nur für autorisierte Fachkräfte HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 510 Die unter den Tools verfügbaren Anwendungen können Sie durch Anwahl des entsprechenden Dateityps in der Dateiverwaltung der Steuerung direkt starten. Weitere Informationen: "Zusatz-Tools zur Verwaltung externer Dateitypen", Seite 105 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 511: Portscan

    Grüne HEIDENHAIN-Schaltfläche drücken, um das HEROS-Menü zu öffnen Menüpunkt Diagnostic wählen Menüpunkt Portscan wählen Die Steuerung öffnet das Überblendfenster HeRos PortScan. Schaltfläche Automatic update on drücken Zeitintervall mit dem Schieberegler einstellen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 512: Remote Service

    Bei einer NC-Softwareinstallation wird automatisch ein aktuelles zeitlich befristetes Zertifikat auf der Steuerung installiert. Eine Installation, auch in Form eines Updates, kann nur ein Service- Techniker des Maschinenherstellers durchführen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 513 Um die Service-Sitzung zu starten, gehen Sie wie folgt vor: Task-Leiste am unteren Bildschirmrand öffnen Grüne HEIDENHAIN-Schaltfläche drücken, um das HEROS-Menü zu öffnen Menüpunkt Diagnostic wählen Menüpunkt RemoteService wählen Sitzungsschlüssel vom Maschinenhersteller eingeben HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 514: Printer

    Querformat ausgedruckt werden soll, kann das nützlich sein. Gewählten Drucker löschen LÖSCHEN Drucker wählen RAUF RUNTER Statusinformationen des gewählten Druckers zeigen STATUS Testseite am gewählten Drucker ausgeben TESTSEITE DRUCKEN HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 515 Druckern kann man die Postscript-Emulation im Menü des Druckers einstellen. Ändern Sie die Druckereinstellung zum Beispiel wie folgt: Menü des Druckers wählen Druckeinstellungen wählen Bei Emulation KPDL wählen Ggf. bestätigen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 516: State Reporting Interface (Option #137)

    Auch bei mehrstündigem Ausfall Ihres Firmennetzwerks gehen Ihre Betriebsdaten nicht verloren. Für die Speicherung der historischen Betriebszustände steht ein Zwischenspeicher zur Verfügung, der 2x 10.000 Einträge umfasst. Ein Eintrag entspricht einer Statusänderung. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 517 Menüpunkt State Reporting Interface wählen State Reporting Interface im Überblendfenster SRI aktivieren Weitere Informationen: "Übersicht Task-Leiste", Seite 507 Mithilfe der der Schaltfläche Clear historical data können Sie alle bisherigen Betriebszustände löschen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 518 Versionsnum- mer beim Auswerten der Daten berücksichtigt werden. Die Software der angebundenen Steuerung. SOFTWARE: Der volle Netzwerkname der angebundenen HOST: Steuerung. Die Hardware der angebundenen Steuerung. HARDWARE: HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 519: Vnc

    Beachten Sie Ihr Maschinenhandbuch! Der Ablauf der Fokusvergabe bei mehreren Teilnehmern oder Bedieneinheiten ist abhängig vom Aufbau und der Bediensituation der Maschine. Diese Funktion muss von Ihrem Maschinenhersteller angepasst werden. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 520 Verbindung ist immer erlaubt Globale Einstellungen Ermögliche TeleService und Teilnehmer muss sich durch Passwort verifizieren. Ist diese Passwort- Option aktiv, muss das Passwort bei Aufnahme der Verbindung Verifizierung eingegeben werden. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 521 Erfolgt dies nicht, wechselt der Fokus nach dem eingestellten Zeitlimit an den anfragenden Teilnehmer. Aktivieren Sie die Checkbox Ermögliche VNC-Fokus nur in Verbindung mit speziell dafür vorgesehenen Geräten von HEIDENHAIN, z. B. bei einem Industriecomputer ITC. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 522: Backup Und Restore

    Task-Leiste am unteren Bildschirmrand öffnen Grüne HEIDENHAIN-Schaltfläche drücken, um das HEROS-Menü zu öffnen Menüpunkt Tools wählen Menüpunkt NC/PLC Backup oder NC/PLC Restore wählen Die Steuerung öffnet das Überblendfenster. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 523 Speicherpfad wählen Mit Softkey VORWÄRTS nächsten Schritt wählen Die Steuerung erzeugt die Sicherungsdatei. Mit Softkey OK bestätigen Die Steuerung schließt die Sicherung ab und startet die NC- Software neu. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 524 Ggf. mit Softkey NC SOFTWARE STOPPEN die Steuerung anhalten Archiv entpacken Die Steuerung stellt die Dateien wieder her. Mit Softkey OK bestätigen Die Steuerung startet die NC-Software neu. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 525: 12.4 Firewall

    Option Aktiv setzen, um die Firewall einzuschalten Schaltfläche Setze Standardwerte drücken Änderungen mit der Funktion Anwenden übernehmen Die Steuerung aktiviert die von HEIDENHAIN empfohlenen Standardeinstellungen. Dialog mit der Funktion OK verlassen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 526 Sonstige gesperrte Pakete Firewall mit hoher Sicherheitsstufe aktivieren melden Alle Dienste außer SSH sind gesperrt. ICMP-Echo-Antwort sperren Wenn diese Option gesetzt ist, antwortet die Steuerung nicht mehr auf eine PING-Anforderung HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 527 Wenn Protokollieren aktiv ist, gibt die Steuerung eine rote Meldung aus, wenn ein Netzwerkpaket für diesen Dienst geblockt wurde. Die Steuerung zeigt eine blaue Meldung, wenn ein Netzwerkpaket für diesen Dienst angenommen wurde. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 528 Steuerung in der Firewall die neue IP-Adresse zu einem Hostnamen. Erweiterte Optionen Diese Einstellungen sind nur für Ihre Netzwerkspezialisten Setze Standardwerte Einstellungen auf die von HEIDENHAIN empfohlenen Standardwerte zurückset- HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 529: 12.5 Datenschnittstellen Einrichten

    Die Steuerung zeigt die Einstellmöglichkeiten mithilfe der folgenden Maschinenparameter. BAUD-RATE einstellen (baudRate Nr. 106701) Mit der BAUD-RATE definieren Sie die Datenübertragungsgeschwindigkeit. Geben Sie einen Wert zwischen 110 und 115.200 Baud ein. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 530 Fehler vor. Stopp-Bits einstellen (stopBits Nr. 106705) Mit dem Start- und einem oder zwei Stopp-Bits wird bei der seriellen Datenübertragung dem Empfänger eine Synchronisation auf jedes übertragene Zeichen ermöglicht. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 531 Mit diesem optionalen Parameter legen Sie fest, welchen Pegel die RTS-Leitung im Ruhezustand haben soll. Einstellung Bedeutung TRUE Im Ruhezustand ist der Pegel auf low FALSE Im Ruhezustand ist der Pegel auf high HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 532: Einstellungen Für Die Datenübertragung Mit Tncserver

    Betriebssystem des PCs: Windows 7 Windows 8 Windows 10 2 GB Arbeitsspeicher am PC 15 MB freier Speicher am PC Eine freie serielle Schnittstelle oder Anbindung an das Netzwerk an der Steuerung HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 533 Installationsprogramm SETUP.EXE mit dem Explorer starten Anweisungen der Installationsroutine folgen TNCremo starten Sie starten TNCremo unter Windows 10 wie folgt: Windows-Taste drücken Ordner HEIDENHAIN wählen TNCremo wählen oder Desktop-Icon TNCremo doppelklicken HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 534 Wenn Sie eine Verbindung konfiguriert haben, können Sie den PC mit der Steuerung verbinden. Sie stellen die Verbindung zur Steuerung wie folgt her: Konfigurierte Verbindung im Auswahlmenü wählen Funktion Verbindung aufbauen wählen Die Verbindung zur Steuerung wird hergestellt. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 535 Netzwerkverbindungen über SSH erstellen. Die Steuerung sperrt LSV2-Verbindungen über die seriellen Schnittstellen (COM1 und COM2) sowie Netzwerkverbindungen ohne Benutzeridentifikation automatisch. Die aktuelle Version der Software TNCremo können Sie kostenlos von der HEIDENHAIN-Homepage herunterladen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 536: 12.6 Ethernet-Schnittstelle

    Verwenden Sie Twisted Pair-Kabel, um die Steuerung an das Netzwerk anzuschließen. Die maximal mögliche Kabellänge zwischen der Steuerung und einem Knotenpunkt ist abhängig von der Güteklasse des Kabels, der Ummantelung und der Art des Netzwerks. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 537: Symbol Zur Ethernet-Verbindung

    Namen ändern. Die Steuerung zeigt das Default Gateway und die Default verwendete Ethernet-Schnittstelle. Gateway Sie können die Adresse und den Port eines Proxy- Proxy Servers im Netzwerk definieren. verwenden HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 538 Verbindungstypen: TFTP DHCP gültig bis Zeitpunkt, bis zu dem die IP-Adresse ohne Erneuerung gültig ist Der Maschinenhersteller kann Einstellungen für diese Geräte vornehmen. Beachten Sie Ihr Maschi- nenhandbuch! HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 539 Auslieferungszustand vorhanden Profile wieder her. Konfigurationsname Sie können Profile für die Netzwerkverbindung hinzufügen, bearbeiten oder entfernen. Die Steuerung unterstützt ausschließlich den Verbindungstyp Ethernet. Weitere Informationen: "Netzwerkkonfiguration mit Advanced Network Configuration", Seite 541 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 540 Partition und verbinden das Laufwerk anschließend mit Connect. Der Host zeigt die Partitionen des Programmierplatzes. Weitere Informationen: Programmierplatz für Frässteuerungen Sie laden die Dokumentation gemeinsam mit der Programmierplatz-Software herunter. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 541: Netzwerkkonfiguration Mit Advanced Network Configuration

    Mithilfe Advanced Network Configuration können Sie Profile für die Netzwerkverbindung hinzufügen, bearbeiten oder entfernen. Funktionsbeschreibung Wenn Sie die Anwendung Advanced Network Configuration im HEROS-Menü wählen, öffnet die Steuerung das Fenster Netzwerkverbindungen. Fenster Netzwerkverbindungen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 542 Hier können Sie das gewählte Netzwerk für alle Alle Benut- Benutzer freischalten. zer dürfen dieses Netzwerk verwenden Aktuell keine Funktion Automatisch mit VPN verbinden Aktuell keine Funktion Kostenpflich- tige Verbin- dung HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 543: Ignorieren

    Manuell Auswahl mithilfe eines Auswahlfensters Hier müssen Sie die Duplexeinstellung wählen: Duplex Halb Voll Nur bei Auswahl Verbindungsaushandlung Manuell Auswahl mithilfe eines Auswahlfensters Reiter 802.1X-Sicherheit Aktuell keine Funktion HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 544: Deaktiviert

    Trennen Sie mehrere Domänen mit einem Komma. Nur bei Methode Manuell Aktuell keine Funktion DHCP Client- Kennung Aktuell keine Funktion IPv4-Adres- sierung zur Fertigstel- lung dieser Verbindung erforderlich HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 545: Einstellungen Für Netzlaufwerke

    Einstellungen öffnen Sie öffnen die Einstellungen für Netzlaufwerke wie folgt: Taste PGM MGT drücken Softkey NETZWERK drücken Softkey NETZWERK VERBIND. DEFINIER. drücken Die Steuerung öffnet das Fenster Mount einrichten. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 546 Inhalt des Bereichs Status Log löschen Leeren Benutzerspezifisches Netzlaufwerk bei aktiver Benutzerverwaltung Privates Netzlauf- werk Die Steuerung markiert bei einer benutzerspezifischen Verbindung die Checkbox in der Spalte Privat. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 547 Recht können öffentliche Verbindungen starten und beenden, aber nur private Verbindungen erstellen und bearbeiten. Weitere Informationen: "Rollendefinition", Seite 567 Protokoll zur Übertragung Freigabe-Typ Windowsfreigabe (CIFS/SMB) oder Samba- Server UNIX-Freigabe (NFS) HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 548 Mount Parameter für Mount-Option "-o": Optionen Hilfsparameter für die Verbindung Die Steuerung zeigt eine Zusammenfassung der Überprüfung definierten Einstellungen. Sie können die Einstellungen prüfen und mit Anwenden speichern. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 549 Netzlaufwerk eine ältere Version des Protokolls erfordert. In diesem Fall können Sie mit dem Hilfsparameter vers= die Protokollversion ändern. Wenden Sie sich an Ihren Netzwerkspezialisten. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 550: 12.7 Sicherheitssoftware Selinux

    SELinux ist in der Regel von Ihrem Maschinenhersteller durch ein Passwort geschützt, Maschinenhandbuch beachten HEIDENHAIN empfiehlt die Aktivierung von SELinux, da dies einen zusätzlichen Schutz gegen einen Angriff von außen darstellt. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 551: 12.8 Benutzerverwaltung

    Integration der Benutzerverwaltung auf mehreren Steuerungen Nutzung verschiedener Rollen an verschiedenen Steuerungen Weitere Informationen: "Anmeldung an Windows- Domäne", Seite 558 Ein Parallelbetrieb zwischen Windows-Domäne und LDAP-Datenbank ist möglich. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 552: Konfigurieren Der Benutzerverwaltung

    Sie haben die Möglichkeit, das Fenster Benutzerverwaltung nach jedem Teilschritt der Konfiguration zu verlassen. Wenn Sie das Fenster Benutzerverwaltung nach der Aktivierung verlassen, fordert Sie die Steuerung einmalig zu einem Neustart auf. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 553 Benutzerdaten einzusehen. Die Sicherstellung der notwendigen datenschutzrechtlichen Grundlagen in Ihrem Betrieb für diesen Fall liegt in Ihrer Verantwortung. Aktiven Zustand der Funktion Benutzer in Logdaten anonymisieren beibehalten oder reaktivieren HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 554 Die Steuerung öffnet das Überblendfenster Passwort für Benutzer 'useradmin'. Passwort für den Benutzer useradmin festlegen Neues Passwort setzen wählen Die Steuerung zeigt die Meldung Einstellungen und Passwort für 'useradmin' wurden verändert. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 555 HEIDENHAIN empfiehlt, mehr als einer Person Zugriff zu einem Konto mit der Rolle HEROS.Admin zu gewähren. So können Sie gewährleisten, dass notwendige Änderungen an der Benutzerverwaltung auch in Abwesenheit des Administrators durchgeführt werden können. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 556 Datenbank für die Speicherung der Benutzerdaten wählen Datenbank einrichten Softkey ÜBERNEHMEN drücken Softkey ENDE drücken Die Steuerung öffnet das Fenster Systemneustart erforderlich. System mit Ja neu starten Die Steuerung startet neu. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 557: Lokale Ldap Datenbank

    Datenbank muss auf der Steuerung oder auf einem PC im Netzwerk abgelegt werden Der PC mit der bestehenden Konfigurationsdatei ist in Betrieb Der PC mit der bestehenden Konfigurationsdatei ist im Netzwerk erreichbar HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 558: Anmeldung An Windows-Domäne

    Im Netzwerk ist ein Windows active Domain Controller vorhanden Zugriff auf das Passwort des Domain Controllers möglich Zugriff auf die Benutzeroberfläche des Domain Controllers, ggf. mit einem IT-Admin Der Domaincontroller ist im Netzwerk erreichbar HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 559 Benutzername des Domaincontrollers eingeben Passwort des Domaincontrollers eingeben Die Steuerung bindet die gefundene Windows-Domain an. Die Steuerung prüft, ob in der Domäne alle notwendigen Rollen als Gruppen angelegt sind. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 560 Im nachfolgenden Abschnitt finden Sie zwei Beispiele, wie der Windows-Administrator die Gliederung der Gruppen gestalten kann. Beispiel 1 Der Benutzer ist direkt oder indirekt Mitglied der entsprechenden Gruppe: HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 561: Anlegen Weiterer Benutzer

    Die Steuerung fordert Sie ggf. zur Eingabe des Passworts der Benutzerdatenbank auf. Nach Eingabe des Passworts öffnet die Steuerung das Menü Benutzer verwalten. Sie haben die Möglichkeit, vorhandene Benutzer zu editieren und neue Benutzer anzulegen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 562 Wenn Sie die Steuerung nach dem Konfigurieren der Datenbank nicht neugestartet haben, fordert die Steuerung Sie zu einem Neustart auf, um die Änderungen wirksam zu machen. Weitere Informationen: "Konfigurieren der Benutzerverwaltung", Seite 552 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 563: Passworteinstellungen Der Benutzerverwaltung

    Reiter Passworteinstellungen wählen Softkey EDITIEREN EIN drücken Die Steuerung öffnet das Fenster Passwort der LDAP- Datenbank eingeben. Passwort eingeben Die Steuerung gibt den Reiter Passworteinstellungen zur Bearbeitung frei. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 564 Prüft das Passwort auf verwendete Wörter und gibt die Anzahl der erlaubten zusammenhängenden Zeichen an. Mindestanzahl geänderte Zeichen zum vorigen Passwort: Gibt an, um wie viele Zeichen sich das neue Passwort vom alten unterscheiden muss. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 565: Zugriffsrechte

    Rollen bestehen aus einer Zusammenfassung von Rechten, die einen bestimmten Funktionsumfang der Steuerung abdecken. Betriebssystem-Rollen: NC-Bediener-Rollen: Maschinenhersteller(PLC)-Rollen: Alle Rollen sind in der Steuerung vordefiniert. Sie können einem Benutzer mehrere Rollen zuweisen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 566: Funktionsbenutzer Von Heidenhain

    Benutzer user kann im Legacy-Mode nicht gewechselt werden. useradmin Der Funktionsbenutzer useradmin wird bei Aktivierung der Benutzerverwaltung automatisch erstellt. Mit useradmin kann die Benutzerverwaltung konfiguriert und editiert werden. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 567: Rollendefinition

    Funktionen und Zusatzprogramme, auch Rechte für die benötigten Schnittstellen einrichten. Diese Rechte sind in den Betriebssystem-Rollen: enthalten. Folgende Inhalte können sich in nachfolgenden Software- Versionen der Steuerung ändern: HEROS Rechtenamen Unix Gruppen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 568 HEROS.Admin Diese Rolle erlaubt u. a. die Konfiguration des Netzwerks und der Benutzerverwal- tung. Diese Rolle enthält die Rechte der Rolle LegacyUser und zusätzlich die folgenden Rechte: HEROS.UserAdmin useradmin HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 569 Sonderfunktionen der Q-Parameterprogrammierung und Ändern des Tabellenkopfs Ersatz für Schlüsselzahl 555343 NC.EditNCProgramAdv NCEditNCPgmAdv NC.EditTableAdv NCEditTableAdv NC.RemoteOperator Die Rolle erlaubt den NC-Programmstart aus einer externen Anwendung. NC.RemoteProgramRun NCRemotePgmRun HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 570: Rechte

    NC.EditPresetTable Bezugspunkttabelle editieren NC.EditPalletTable Palettentabelle editieren NC.SetupDrive Abgleich der Antriebe durch den Anwender NC.ApproveFsAxis Prüfposition sicherer Achsen bestätigen NC.EditNCProgramAdv Zusätzliche NC-Funktionen NC.EditTableAdv Zusätzliche Tabellenprogrammierfunktionen, z. B. Ändern des Tabellenkopfs HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 571 NC-Programmstart aus einer externen Anwendung, z. B. über die DNC-Schnittstelle NC.ConfigUserAdv Konfigurationszugriff auf die Inhalte, die durch die Schlüsselzahl 123 freigeschaltet wurden NC.Data.AccessServiceRead Lesender Zugriff auf das Laufwerk PLC: bei Wartungsarbeiten HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 572: Autologin Aktivieren

    Kommunikation zusätzlich gegen Angreifer abgesichert.  Bei OPC UA-Verbindungen erfolgt die Authentifizierung über ein hinterlegtes User-Zertifikat. Weitere Informationen: "OPC UA NC Server (Optionen #56 - #61)", Seite 586 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 573 Benutzer zu, für den die Anmeldung erfolgt. Die Kommunikation kann dann durch diese SSH-Verbindung "getunnelt" werden. Externer PC HEIDENHAIN Steuerung "MYTNC640" DNC Tools sshd Leitrechner@MyTNC640 Leitrechner Berechtigungen Benutzer:Leitrechner öffentlicher öffentlicher privater Schlüssel Schlüssel Schlüssel HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 574 Um die Verbindungskonfiguration mit dem zugehörigen CreateConnections Tool zu erweitern, ist ein Update auf HEIDENHAIN DNC v1.7.1 erforderlich. Eine Anpassung des Anwendungsquellcodes ist dabei nicht erforderlich. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 575 Mit der Taste DIADUR das HEROS-Menü öffnen Menüpunkt Einstellungen wählen Menüpunkt Current User wählen Softkey Zertifikate und Schlüssel wählen Zu löschenden Schlüssel wählen Softkey SSH-Schlüssel löschen drücken Die Steuerung löscht den ausgewählten Schlüssel. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 576: Anmelden In Der Benutzerverwaltung

    Nach Sperrung des Bildschirms über den Bildschirmschoner Unmittelbar nach Starten der Steuerung bei aktiver Benutzerverwaltung, wenn kein Autologin aktiv ist Im Anmeldedialog haben Sie folgende Auswahlmöglichkeiten: Benutzer, die mindestens einmal angemeldet waren Sonstiger Benutzer HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 577 Um einen Benutzer mit einem Token anzumelden, gehen Sie wie folgt vor: Token an das Lesegerät halten Ggf. PIN eingeben Die Steuerung meldet den gewählten Benutzer an. Token vom Lesegerät entfernen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 578 Fall muss ein Administrator das Benutzerpasswort zurücksetzen, bevor Sie sich wieder anmelden können. Passwort in regelmäßigen Abständen ändern Weitere Informationen: "Passwort des aktuellen Benutzers ändern", Seite 584 Warnhinweise zur Passwortänderung wahrnehmen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 579: Benutzer Wechseln Oder Abmelden

    Bildschirmschoner zu sperren. Die zuvor gestarteten NC-Programme laufen in diesem Zeitraum weiter. Um den Bildschirmschoner wieder zu entsperren, ist eine Passworteingabe notwendig. Weitere Informationen: "Anmelden in der Benutzerverwaltung", Seite 576 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 580 Wenn die Sperre aktiv wurde und Sie eines der Eingabegeräte verwenden, z. B. die Maus bewegen, verschwindet der Bildschirmschoner. Stattdessen zeigt die Steuerung einen Sperrbildschirm. Mithilfe von Sperre aufheben oder Enter gelangen Sie wieder in die Anmeldemaske. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 581: Verzeichnis Home

    Horizontale Softkey-Leiste auf Bereich zwei umschalten Softkey ZUSÄTZL. FUNKT. drücken Horizontale Softkey-Leiste auf Bereich zwei umschalten Softkey ERWEITERTE ZUGRIFFSRECHTE drücken Die Steuerung öffnet das Fenster Erweiterte Zugriffsrechte einstellen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 582 Die Softkeys im Fenster Erweiterte Zugriffsrechte einstellen bieten die Möglichkeit alle Zugriffsarten für Benutzer an- und abzuwählen: Alle Zugriffe für Besitzer: an- und abwählen Alle Zugriffe für Gruppe: an- und abwählen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 583: Current User

    Benutzer wählen Benutzername des Benutzers eingeben Passwort des gewählten Benutzers eingeben Die Steuerung erhöht temporär die Rechte des angemeldeten Benutzers um die Rechte des bei Rechte erweitern eingegebenen Benutzers. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 584 Einsatz mit einem Token vorbereiten. U. a. muss ein entsprechendes Lesegerät an der Maschine verbaut sein. Sie haben im Menüpunkt Current User die Möglichkeit, für den aktuellen Benutzer eine Anmeldung mit einem Token zu definieren. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 585: Dialog Zur Anforderung Von Zusatzrechten

    Namen des Benutzers eingeben Passwort des Benutzers eingeben Softkey Berechtigung setzen drücken Die Steuerung erhöht Ihre Rechte um die Rechte des eingetragenen Benutzers. Weitere Informationen: "Current User", Seite 583 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 586: Opc Ua Nc Server (Optionen #56 - #61)

    Abfangen oder Manipulieren von Nachrichten zwischen den Kommunikationspartner wirksam verhindert. Beim Einrichten der Zertifikate unterstützt Sie u. a. die HEROS- Funktion Connection Assistant. Weitere Informationen: "Verbindung einrichten", Seite 587 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 587: Maschinenkonfiguration

    Teil einer selbst generierten Zertifikatskette. Die Client-Anwendung oder der Hersteller der Anwendung erstellt das Client-Zertifikat. Das User-Zertifikat ist mit dem Benutzerkonto gekoppelt. Wenden Sie sich an Ihre IT-Abteilung. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 588 Connection Assistant das entsprechende Zertifikat einer OPC UA-Client-Applikation importieren. Firewall Damit sich OPC UA-Anwendungen mit dem OPC UA NC Server verbinden können, muss die Firewall konfiguriert werden. Weitere Informationen: "Firewall", Seite 525 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 589: Anwendungsentwicklung

    Die Konfiguration des Endpunkts inkl. der vom Server- Hostname abhängigen URL wird auch auf der letzten Seite des Connection Assistant angezeigt. Das sog. User-Zertifikat wird in der Benutzerverwaltung einem Benutzer zugeordnet. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 590: Zugriff Auf Verzeichnisse

    Sicherung der Dateien durch. Fehlende Dateien sind unwiederbringlich verloren. Entfernen oder Ändern systemrelevanter Dateien, z. B. die Werkzeugtabelle, können die Steuerungsfunktionen negativ beeinflussen! Systemrelevante Dateien nur durch autorisierte Fachkräfte ändern HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 591: Pki Admin

    HEROS-Funktion Current User öffnen SSH-Schlüssel und Zertifikate wählen Softkey Zertifikat Importieren drücken Die Steuerung öffnet ein Überblendfenster. Zertifikat wählen Open wählen Die Steuerung importiert das Zertifikat. Softkey Für OPC-UA benutzen drücken HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 592 Gültige Laufzeit, empfohlen max. 5 Jahre Client-Zertifikate Host-Name des Clients Application-URI des Clients Server-Zertifikate Host-Name der Steuerung Application-URI des Servers nach folgender Vorlage: urn:<hostname>/HEIDENHAIN/OpcUa/NC/Server Laufzeit von max. 20 Jahren HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 593: 12.10 Heros-Dialogsprache Ändern

    Einstellungen wählen Language/Keyboards wählen Die Steuerung öffnet das Fenster helocale. Reiter Tastaturen wählen Wählen Sie das gewünschte Tastaturlayout aus Anwenden wählen OK wählen Übernehmen wählen Die Änderungen werden übernommen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 595: Touchscreen Bedienen

    Touchscreen bedienen...

  • Seite 596: Bildschirm Und Bedienung

    Die Steuerung zeigt weitere Funktionen in einer Softkey-Leiste. Die aktive Softkey-Leiste wird als blauer Balken dargestellt. Integriertes Bedienfeld Festlegen der Bildschirmaufteilung Umschalten zwischen Maschinen-Betriebsarten, Programmier-Betriebsarten und drittem Desktop HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 597 Alternativ können Sie auch den Touchscreen-Reinigungsmodus verwenden. Weitere Informationen: "Touchscreen Cleaning", Seite 611 Vermeiden Sie Beschädigungen des Touch-Bildschirms, indem Sie auf folgende Reinigungsmittel oder Hilfsmittel verzichten: Aggressive Lösungsmittel Scheuermittel Druckluft Dampfstrahler HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 598: Bedienfeld

    Weitere Informationen: "Icons der Task-Leiste", Seite 610 Zusätzlich liefert der Maschinenhersteller ein Maschinenbedienfeld. Beachten Sie Ihr Maschinenhandbuch! Tasten, wie z. B. NC-Start oder NC-Stopp, sind in Ihrem Maschinenhandbuch beschrieben. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 599 Folgende Tasten lassen sich z. B. durch Gesten komfortabel ersetzen: Taste Funktion Geste Betriebsarten umschalten Tippen auf die Betriebsart in der Kopfzeile Softkey-Leiste umschalten Waagrecht über die Softkey-Leiste wischen Softkey-Wahltasten Tippen auf die Funktion am Touchscreen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 600: 13.2 Gesten

    Ziehen mit zwei Fingern Parallele Bewegung von zwei Fingern über den Bildschirm, bei dem der Startpunkt eindeutig definiert ist Aufziehen Auseinanderbewegen von zwei Fingern Zuziehen Zusammenbewegen von zwei Fingern HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 601: Navigieren In Tabellen Und Nc-Programmen

    Sie können in einem NC-Programm oder einer Tabelle wie folgt navigieren: Symbol Geste Funktion Tippen NC-Satz oder Tabellenzeile markieren Scrollen anhalten Doppelt tippen Tabellenzelle aktiv setzen Wischen Scrollen durch NC-Programm oder Tabelle HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 602: Simulation Bedienen

    Grafik vergrößern Zuziehen Grafik verkleinern Grafik messen Wenn Sie das Messen in der Betriebsart Programm-Test aktiviert haben, haben Sie folgende zusätzliche Funktion: Symbol Geste Funktion Tippen Messpunkt wählen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 603: Heros-Menü Bedienen

    Touchscreen bedienen | Gesten HEROS-Menü bedienen Sie können das HEROS-Menü wie folgt bedienen: Symbol Geste Funktion Tippen Anwendung wählen Halten Anwendung öffnen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 604: Cad-Viewer Bedienen

    Hinzufügen aktivieren und Grafik oder 3D-Modell auf ursprüngliche Größe und Winkel doppelt tippen auf den Hinter- zurücksetzen grund Ziehen Grafik oder 3D-Modell drehen (nur Modus Layer einstellen) HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 605 Touchscreen bedienen | Gesten Symbol Geste Funktion Ziehen mit zwei Fingern Grafik oder 3D-Modell verschieben Aufziehen Grafik oder 3D-Modell vergrößern Zuziehen Grafik oder 3D-Modell verkleinern HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 606 Element Doppelt tippen auf den Hinter- Grafik auf ursprüngliche Größe zurücksetzen grund Wischen über ein Element Vorschau wählbarer Elemente anzeigen Elementinformation anzeigen Ziehen mit zwei Fingern Grafik verschieben HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 607 Touchscreen bedienen | Gesten Symbol Geste Funktion Aufziehen Grafik vergrößern Zuziehen Grafik verkleinern HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 608 Vorschau wählbarer Elemente anzeigen Elementinformation anzeigen Hinzufügen aktivieren und Schnellanwahlbereich aufziehen ziehen Entfernen aktivieren und ziehen Bereich zum Abwählen von Elementen aufziehen Ziehen mit zwei Fingern Grafik verschieben Aufziehen Grafik vergrößern HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 609 Die Steuerung wechselt automatisch in die Betriebsart Programmieren. Über die Task-Leiste, um den CAD-Viewer auf dem dritten Desktop geöffnet zu lassen Der dritte Desktop bleibt im Hintergrund aktiv. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 610: 13.3 Funktionen In Der Task-Leiste

    Funktion Zurück zum Hauptmenü Aktive Anwendungen zeigen Alle Anwendungen zeigen Wenn Sie die Ansicht auf aktive Anwendungen eingestellt haben, können Sie, wie in einem Task-Manager, gezielt Anwendungen schließen. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 611: Touchscreen Configuration

    Mit der Taste DIADUR das HEROS-Menü öffnen Menüpunkt Touchscreen Cleaning wählen Die Steuerung sperrt den Bildschirm für 90 Sekunden. Bildschirm reinigen Wenn Sie den Reinigungsmodus vorzeitig abbrechen wollen: Angezeigte Schieber gleichzeitig auseinander ziehen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 613: Tabellen Und Übersichten

    Tabellen und Übersichten...

  • Seite 614: Maschinenspezifische Anwenderparameter

    Gehen Sie wie folgt vor: Taste MOD drücken Ggf. Funktion Schlüsselzahl-Eingabe wählen Schlüsselzahl 123 eingeben Mit Taste ENT bestätigen Die Steuerung zeigt die Liste der verfügbaren Parameter in der Baumansicht. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 615 20 Änderungen der Konfig-Daten gespeichert sind. Um Änderungen rückgängig zu machen, wählen Sie die gewünschte Zeile und drücken den Softkey ZUSÄTZL. FUNKT. und ÄNDERUNG AUFHEBEN. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 616: Liste Der Anwenderparameter

    Anwenderparameter zur Verfügung stellen, damit Sie die zur Verfügung stehenden Funktionen konfigurieren können. Der Maschinenhersteller kann die Struktur und den Inhalt der Anwenderparameter anpassen. Ggf. weicht die Darstellung an Ihrer Maschine ab. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 617 Definition Dezimal-Trennzeichen für Positionsanzeige . point , comma Anzeige des Vorschubs in den Betriebsarten Manueller Betrieb und El. Handrad at axis key: Vorschub nur anzeigen, wenn Achsrichtungstaste gedrückt HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 618 [0] bis [19]: Abhängig von den aktivierten Optionen z. B. S_PULSE Einstellungen für Anzeigeverhalten: Abhängig vom Maschinenhersteller Eingabe des Maschinenherstellers Anzeigeeinstellung für ungeprüfte Achsen ValuesRedColor: Rotfärbung ungeprüfter Achsen SymbolNearAxisName: Achtungssymbol neben dem Achsbuchstaben HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 619 Format der NC-Programme und Zyklenanzeige Programmeingabe im HEIDENHAIN-Klartext oder in DIN/ISO HEIDENHAIN: Programmeingabe in der Betriebsart Positionieren mit Handeingabe im Klartext ISO: Programmeingabe in der Betriebsart Positionieren mit Handeingabe in DIN/ISO HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 620 Siehe NC-Dialogsprache PLC-Fehlermeldungssprache Siehe NC-Dialogsprache Hilfe-Sprache Siehe NC-Dialogsprache DisplaySettings Verhalten beim Steuerungshochlauf Meldung ’Strom-Unterbrechung’ quittieren TRUE: Steuerungshochlauf wird erst nach Quittierung der Meldung fortgesetzt FALSE: Meldung ’Strom-Unterbrechung’ erscheint nicht HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 621 As Tool Length: Das programmierte Aufmaß DL wird für die Anzeige der werkstückbezo- genen Position als Werkzeuglängenänderung betrachtet As Workpiece Oversize: Das programmierte Aufmaß DL wird für die Anzeige der werkstückbezogenen Position als Werkstückaufmass betrachtet HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 622 DisplaySettings Einstellung der Koordinatensysteme für die Anzeige Koordinatensystem für die Nullpunktverschiebung WorkplaneSystem: Nullpunkt wird im System der geschwenkten Ebene angezeigt, WPL- WorkpieceSystem: Nullpunkt wird im Werkstücksystem angezeigt, W-CS HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 623 OFF: Das Koordinatensystem mM-CS ist nicht anwählbar ON: Das Koordinatensystem mM-CS ist anwählbar Koordinatensystem WPL-CS anwählbar OFF: Das Koordinatensystem WPL-CS ist nicht anwählbar ON: Das Koordinatensystem WPL-CS ist anwählbar HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 624 Maximal zulässiger zweiter Messfehler bei Werkzeugvermessung 0.001 bis 0.999 [mm] NC-Stopp während Werkzeug prüfen True: Bei Überschreiten der Bruchtoleranz wird das NC-Programm gestoppt False: Das NC-Programm wird nicht gestoppt HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 625 Sicherheitsabstand über dem Stylus für Vorpositionierung 0.001 bis 99 999.9999 [mm] Sicherheitszone um den Stylus für Vorpositionierung: Sicherheitsabstand in der Ebene senkrecht zur Werkzeugachse 0.001 bis 99 999.9999 [mm] HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 626 ToolAxClearanceHeight: Werkzeugachse auf sichere Höhe positionieren Fehlermeldung Spindel ? anzeigen wenn kein M3/M4 aktiv on: Fehlermeldung ausgeben off: Keine Fehlermeldung ausgeben Fehlermeldung Tiefe negativ eingeben anzeigen on: Fehlermeldung ausgeben off: Keine Fehlermeldung ausgeben HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 627 0 bis 1000 [mm] Spezielle Spindelparameter Potentiometer für Vorschub beim Gewindeschneiden SpindlePotentiometer: Während des Gewindeschneidens ist das Potentiometer für den Drehzahl-Override wirksam. Das Potentiometer für den Vorschub-Override ist nicht aktiv HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 628 Begrenzung der Spindeldrehzahl bei Zyklus 17, 207 und 18 TRUE: Bei kleinen Gewindetiefen wird die Spindeldrehzahl so begrenzt, dass die Spindel ca. 1/3 der Zeit mit konstanter Drehzahl läuft FALSE: Keine Begrenzung der Spindeldrehzahl HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 629 DIN/ISO-Programmierung: Schrittweite, mit der DIN/ISO-Sätze im Programm erzeugt werden 0 bis 250 Programmierbare Achsen festlegen TRUE: Festgelegte Achskonfiguration verwenden FALSE: Default-Achskonfiguration XYZABCUVW verwenden Verhalten bei achsparallelen Positioniersätzen TRUE: Achsparallele Positioniersätze erlaubt FALSE: Achsparallele Positioniersätze gesperrt HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 630 Pfad für FN 16-Ausgabe, wenn im NC-Programm keine Pfad definiert wird FN 16-Ausgabepfad für Betriebsart Programmieren und Programm-Test Pfad für FN 16-Ausgabe, wenn im NC-Programm keine Pfad definiert wird Serial Interface RS232 Weitere Informationen: Benutzerhandbuch Programmieren und Testen HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 631 Allgemeine Informationen des Betreibers zur Maschine: Informationen, die über eine Schnittstelle abgefragt werden können Eigener Name (Nickname) der Maschine Inventarnummer oder Foto oder Bild der Maschine Standort der Maschine Abteilung oder Bereich Maschinenverantwortung Email-Kontaktadresse Kontakttelefonnummer HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 632: Steckerbelegung Und Anschlusskabel Für Datenschnittstellen

    Gehäuse Außenschirm Gehäuse Außenschirm Gehäuse Gehäuse Außenschirm Gehäuse Ethernet-Schnittstelle RJ45-Buchse Maximale Kabellänge: 100 m ungeschirmt 400 m geschirmt Signal TX– frei frei RX– frei frei HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 633: Technische Daten

    Zykluszeit Stromregler: minimal 100 μs (minimal 50 μs mit Option #49) Spindeldrehzahl ■ Max. 100 000 U/min (bei 2 Polpaaren) Fehlerkompensation ■ Lineare und nichtlineare Achsfehler, Lose, Umkehrspitzen bei Kreisbewe- gungen, Wärmeausdehnung ■ Haftreibung, Gleitreibung HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 634 TNC (DCOM-Interface) OPC UA NC Server Sichere und stabile Schnittstelle zur Anbindung moderner Industriean- wendungen Umgebungstemperatur ■ Betrieb: +5 °C bis +40 °C ■ Lagerung: –20 °C bis +60 °C HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 635 Marken (LBL) für Programmsprünge Beliebiger Textstring zwischen Hochkommata (““) Anzahl von Programmteilwiederholungen REP 1 bis 65 534 (5,0) Fehlernummer bei Q-Parameterfunktion FN 14 0 bis 1 199 (4,0) HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 636: Benutzerfunktionen

    Werkzeug senkrecht auf der Kontur halten Werkzeugradiuskorrektur senkrecht zur Bewegungs- und Werkzeugrich- tung Eingriffswinkelabhängige 3D-Radiuskorrektur Rundtischbearbeitung Programmieren von Konturen auf der Abwicklung eines Zylinders (Advanced Function Set 1) Vorschub in mm/min HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 637 ■ Zusätzlich können Herstellerzyklen – spezielle vom Maschinenhersteller erstellte Bearbeitungszyklen – integriert werden Koordinatenumrechnung ■ Verschieben, Drehen, Spiegeln ■ Maßfaktor (achsspezifisch) Schwenken der Bearbeitungsebene (Advanced Function Set 1) HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 638 Tastsystem kalibrieren ■ Werkstück-Schieflage manuell und automatisch kompensieren Bezugspunkt manuell und automatisch setzen ■ Werkstücke automatisch vermessen ■ ■ Zyklen zur automatischen Werkzeugvermessung ■ Zyklen zur automatischen Kinematikvermessung HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...

  • Seite 639: Zubehör

    ID 679843 – – – – – – Bereich Bedienhilfen ID 679843 – – – – – Bereich Betriebsarten ID 679843 – – – – – – – HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 640 ID 679843 – – ID 679843 – – – – – – – – orange orange orange ID 679843 – Bereich Navigation ID 679843 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 641 ID 679843 ID 679843 ID 679843 grün ID 679843 – – – – – – – – ID 679843 – – – ID 679843 ID 679843 ID 679843 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 642 ID 679843 Sonstige Tastenkappen orange grün ID 679843 – – ID 679843 Wenn Sie Tastenkappen mit zusätzlichen Symbolen benötigen, setzen Sie sich mit HEIDENHAIN in Verbindung. HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 643 262 Datenbits........530 Kanal einstellen......486 Bearbeitungszeit ermitteln..283 Geschwindigkeit....... 529 konfigurieren......485 Bearbeitung unterbrechen..302 Handshake........ 531 Sendeleistung einstellen..486 Bedienfeld......... 66 Parität........530 Benutzerverwaltung..... 551 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 644 Kamera........... 267 Programmlauf......304 Ratterunterdrückung....365 Kamerabasierte Überprüfung Übernehmen von Referenzpunkt überfahren..186 Grundlagen....... 267 Tastergebnissen...... 233 Remote Desktop Manager..492 Kinematik........474 externer Rechner..... 498 Kollisionsüberwachung....342 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
  • Seite 645 227 Werkzeugname......144 Textdatei Werkzeugnummer......144 öffnen......... 111 Werkzeugorientierte Bearbeitung..TNC............ 62 TNCdiag.......... 489 Werkzeugradius......145 TNCguide........121 Werkzeugtabelle......146 TNCremo........532 Ansicht umschalten....147 Touch-Bedienfeld......598 HEIDENHAIN | TNC 640 | Benutzerhandbuch Einrichten, NC-Programme testen und abarbeiten | 01/2022...
