Zyklen zur Fräsbearbeitung | Ebenen fräsen

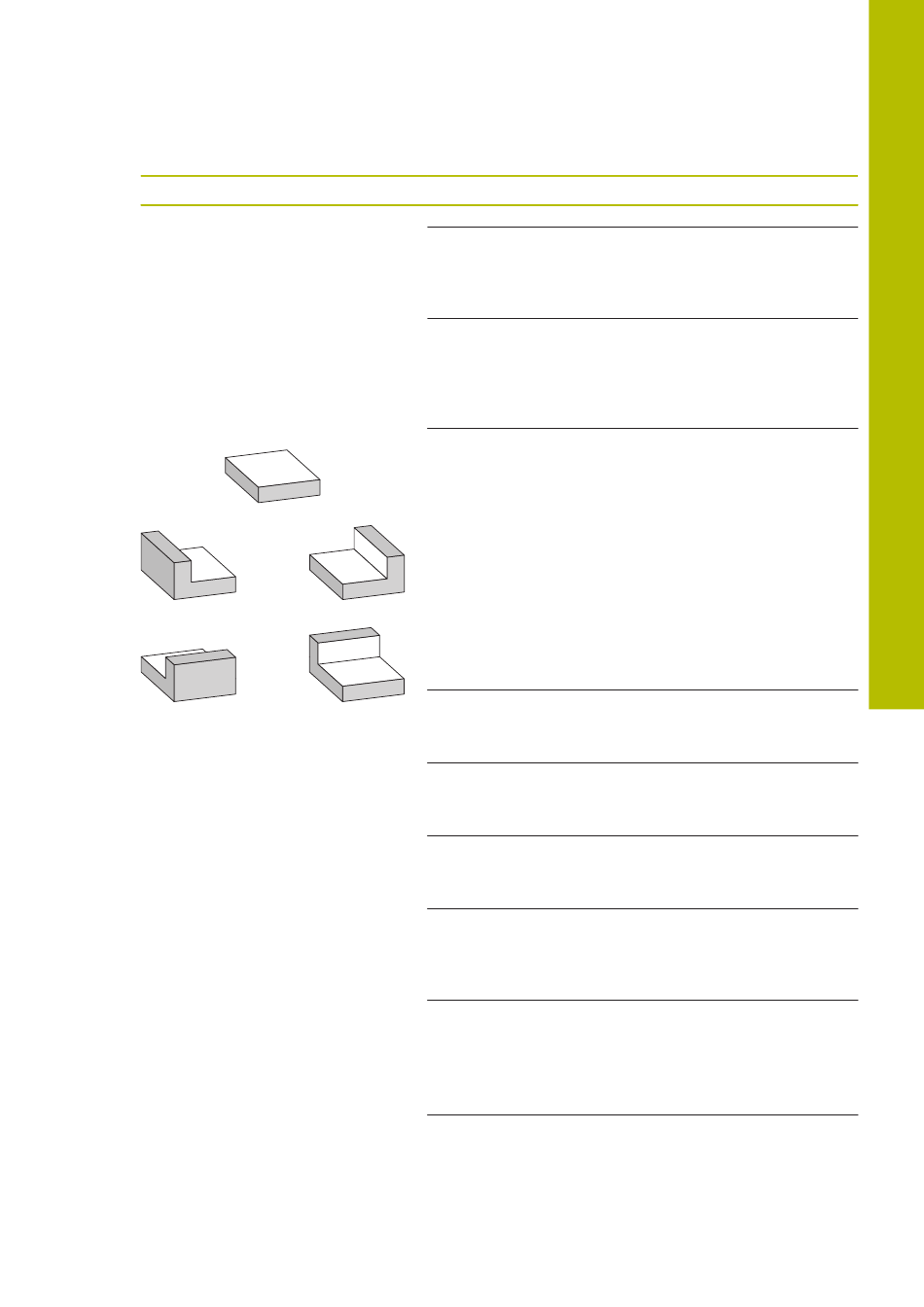

Hilfsbild
Q347
Q348
Q349
= -1
= -2
HEIDENHAIN | TNC7 basic | Benutzerhandbuch Bearbeitungszyklen | 10/2023
= 0
= +1
= +2
Parameter
Eingabe: 0...99999.9999
Q200 Sicherheits-Abstand?
Abstand zwischen Werkzeugspitze und Werkstück-Oberflä-
che. Der Wert wirkt inkremental.
Eingabe: 0...99999.9999 alternativ PREDEF
Q204 2. Sicherheits-Abstand?
Koordinate Spindelachse, in der keine Kollision zwischen
Werkzeug und Werkstück (Spannmittel) erfolgen kann. Der
Wert wirkt inkremental.
Eingabe: 0...99999.9999 alternativ PREDEF
Q347 1.Begrenzung?
Werkstück-Seite auswählen, an der die Planfläche durch eine
Seitenwand begrenzt wird (nicht bei spiralförmiger Bearbei-
tung möglich). Je nach Lage der Seitenwand begrenzt die
Steuerung die Bearbeitung der Planfläche auf die entspre-
chende Startpunkt-Koordinate oder Seitenlänge:
0: keine Begrenzung
-1: Begrenzung in negativer Hauptachse
+1: Begrenzung in positiver Hauptachse
-2: Begrenzung in negativer Nebenachse
+2: Begrenzung in positiver Nebenachse
Eingabe: –2, –1, 0, +1, +2
Q348 2.Begrenzung?
Siehe Parameter 1. Begrenzung Q347
Eingabe: –2, –1, 0, +1, +2
Q349 3.Begrenzung?
Siehe Parameter 1. Begrenzung Q347
Eingabe: –2, –1, 0, +1, +2
Q220 Eckenradius?
Radius für Ecke an Begrenzungen (Q347 - Q349)
Eingabe: 0...99999.9999
Q368 Schlichtaufmaß Seite?
Aufmaß in der Bearbeitungsebene, das nach dem Schruppen
verbleibt. Der Wert wirkt inkremental.
Eingabe: 0...99999.9999
Q338 Zustellung Schlichten?
Zustellung in der Werkzeugachse beim Schlichten des seitli-
chen Aufmaßes Q368. Der Wert wirkt inkremental.
0: Schlichten in einer Zustellung
Eingabe: 0...99999.9999
Q367 Lage der Fläche (-1/0/1/2/3/4)?
Lage der Fläche bezogen auf die Position des Werkzeugs
beim Zyklusaufruf:
-1: Werkzeugposition = Aktuelle Position
0: Werkzeugposition = Zapfenmitte
1: Werkzeugposition = Linke untere Ecke
