6.4.5 Überlagerte Konturen
Die Steuerung betrachtet eine programmierte Kontur als Tasche. Mit den Funktionen
der Konturformel haben Sie die Möglichkeit, eine Kontur in eine Insel umzuwandeln.
Taschen und Inseln können Sie zu einer neuen Kontur überlagern. Damit können Sie
die Fläche einer Tasche durch eine überlagerte Tasche vergrößern oder eine Insel
verkleinern.
Unterprogramme: Überlagerte Taschen
Die nachfolgenden Beispiele sind Konturbeschreibungsprogramme,
die in einem Konturdefinitionsprogramm definiert sind. Das
Konturdefinitionsprogramm wiederum ist über die Funktion SEL CONTOUR
im eigentlichen Hauptprogramm aufzurufen.

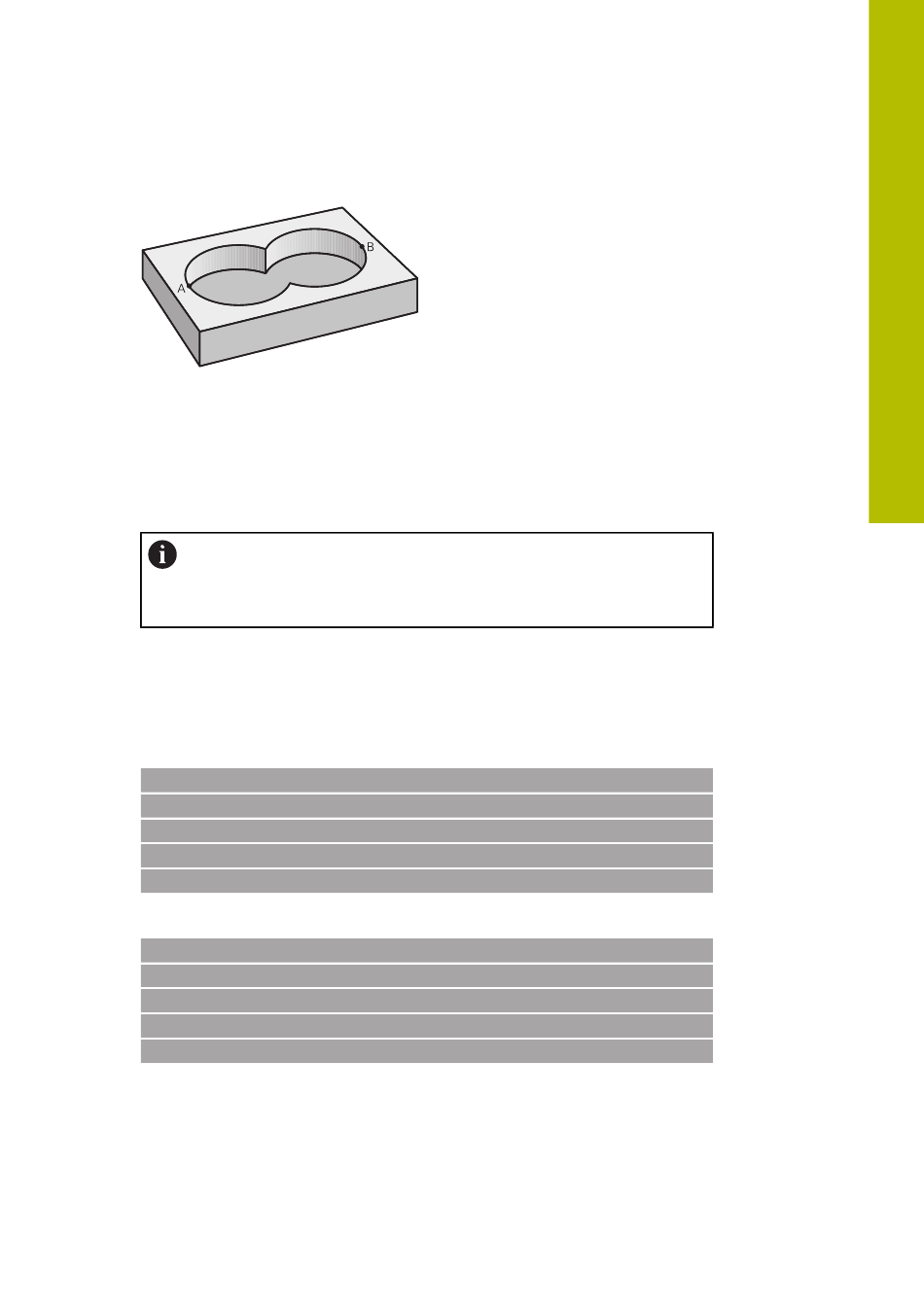

Die Taschen A und B überlagern sich.
Die Steuerung berechnet die Schnittpunkte S1 und S2, sie müssen nicht
programmiert werden.
Die Taschen sind als Vollkreise programmiert.
Konturbeschreibungsprogramm 1: Tasche A
0 BEGIN PGM POCKET MM
1 L X+10 Y+50 R0
2 CC X+35 Y+50
3 C X+10 Y+50 DR-
4 END PGM POCKET MM
Konturbeschreibungsprogramm 2: Tasche B
0 BEGIN PGM POCKET2 MM
1 L X+90 Y+50 R0
2 CC X+65 Y+50
3 C X+90 Y+50 DR-
4 END PGM POCKET2 MM
