9.1.3
Zyklus 10 DREHUNG
ISO-Programmierung
G73
Anwendung

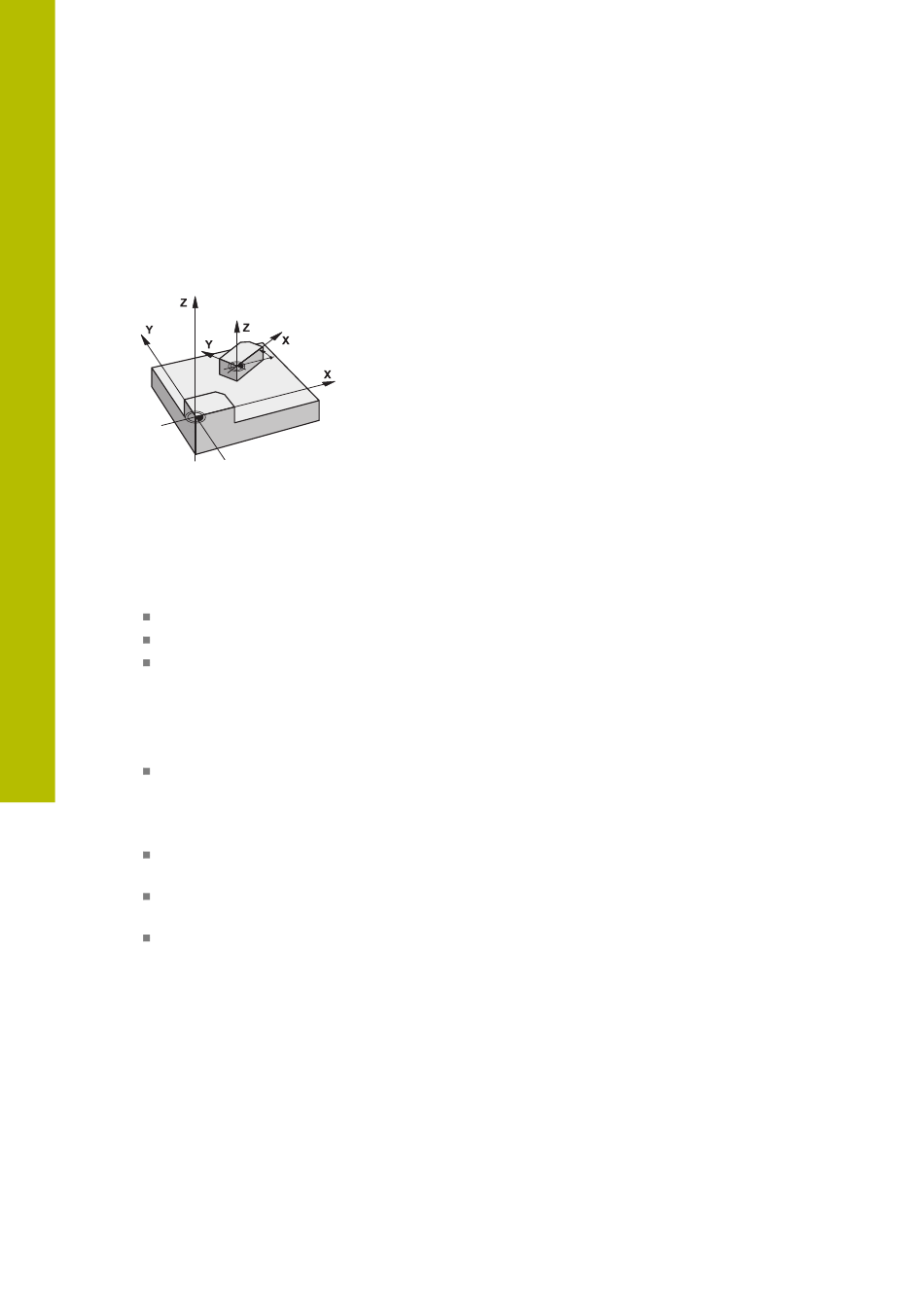

Innerhalb eines NC-Programms kann die Steuerung das Koordinatensystem in der
Bearbeitungsebene um den aktiven Nullpunkt drehen.
Die DREHUNG wirkt ab ihrer Definition im NC-Programm. Sie wirkt auch in der in
der Betriebsart Manuell unter der Anwendung MDI. Die Steuerung zeigt den aktiven
Drehwinkel in der zusätzlichen Statusanzeige an.
Bezugsachse für den Drehwinkel:
X/Y-Ebene X-Achse
Y/Z-Ebene Y-Achse
Z/X-Ebene Z-Achse
Zurücksetzen
Zyklus 10 DREHUNG mit Drehwinkel 0° erneut programmieren.
Verwandte Themen
Drehung mit TRANS ROTATION
Weitere Informationen: Benutzerhandbuch Programmieren und Testen
Hinweise
Diesen Zyklus können Sie ausschließlich im Bearbeitungsmodus FUNCTION
MODE MILL ausführen.
Die Steuerung hebt eine aktive Radiuskorrektur durch definieren von Zyklus 10
auf. Ggf. Radiuskorrektur erneut programmieren.
Nachdem Sie Zyklus 10 definiert haben, verfahren Sie beide Achsen der Bearbei-
tungsebene, um die Drehung zu aktivieren.
