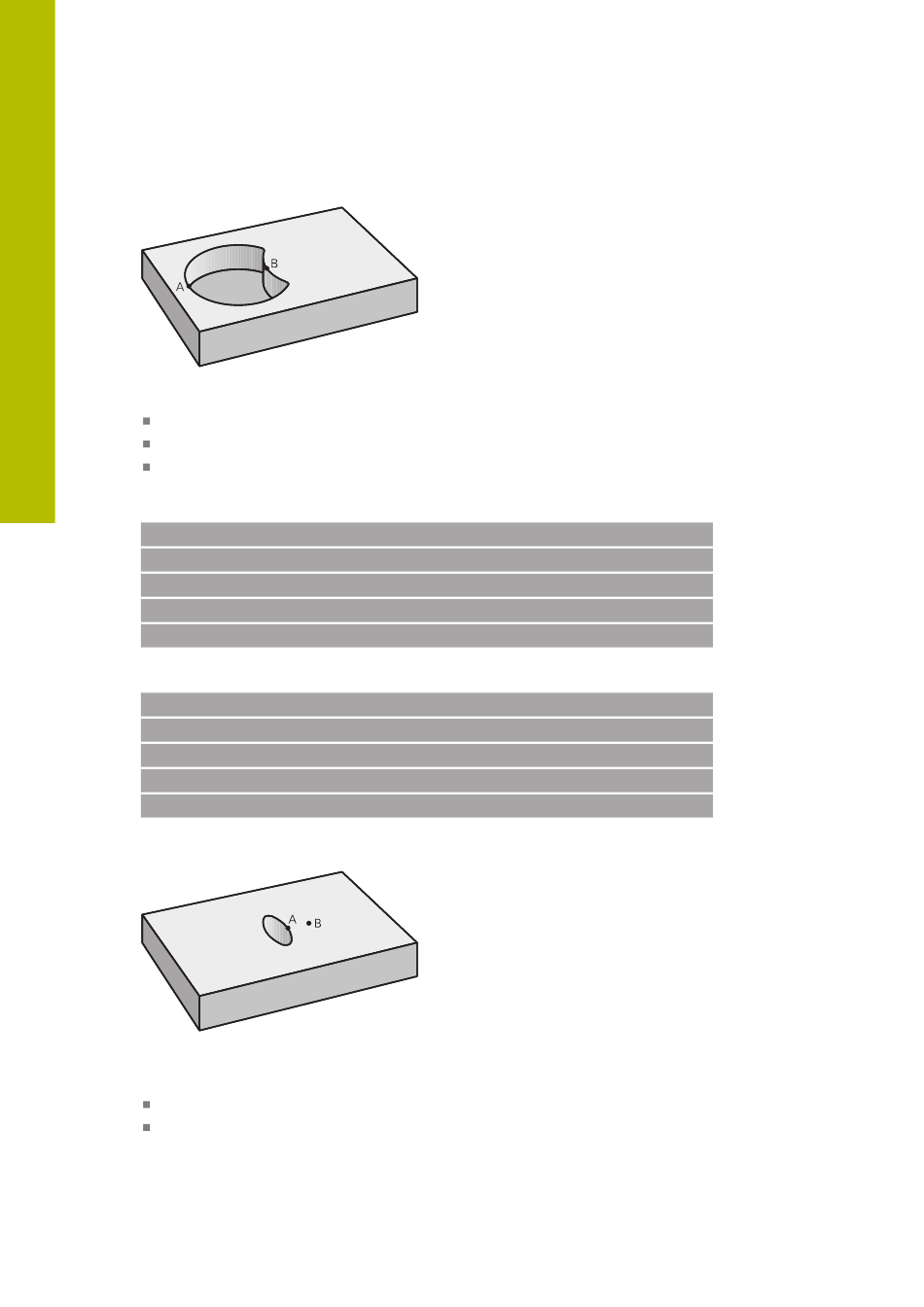

6.1.4 Fläche aus Differenz
Fläche A soll ohne den von B überdeckten Anteil bearbeitet werden:
Fläche A muss Tasche und B muss Insel sein.
A muss außerhalb B beginnen.
B muss innerhalb von A beginnen
Fläche A:
11 LBL 1
12 L X+10 Y+50 RR
13 CC X+35 Y+50
14 C X+10 Y+50 DR-
15 LBL 0
Fläche B:
16 LBL 2
17 L X+40 Y+50 RL
18 CC X+65 Y+50
19 C X+40 Y+50 DR-
20 LBL 0
6.1.5 Fläche aus Schnitt
Die von A und B überdeckte Fläche soll bearbeitet werden. (Einfach überdeckte
Flächen sollen unbearbeitet bleiben.)
A und B müssen Taschen sein
A muss innerhalb B beginnen
