8

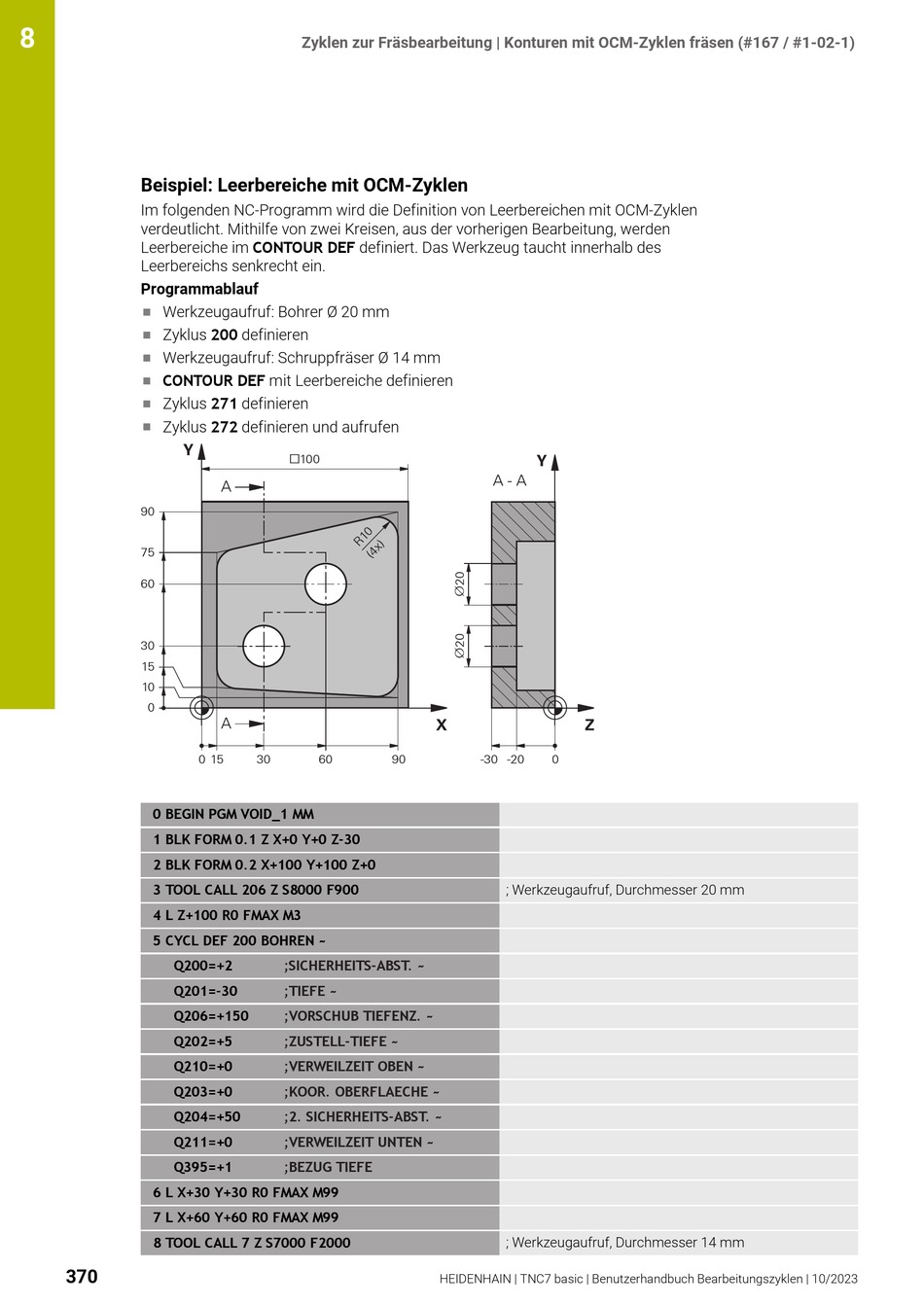

Beispiel: Leerbereiche mit OCM-Zyklen
Im folgenden NC-Programm wird die Definition von Leerbereichen mit OCM-Zyklen
verdeutlicht. Mithilfe von zwei Kreisen, aus der vorherigen Bearbeitung, werden
Leerbereiche im CONTOUR DEF definiert. Das Werkzeug taucht innerhalb des
Leerbereichs senkrecht ein.
Programmablauf
Werkzeugaufruf: Bohrer Ø 20 mm
Zyklus 200 definieren
Werkzeugaufruf: Schruppfräser Ø 14 mm
CONTOUR DEF mit Leerbereiche definieren
Zyklus 271 definieren
Zyklus 272 definieren und aufrufen
90
75
60
30
15
10
0
0 BEGIN PGM VOID_1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-30
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 206 Z S8000 F900
4 L Z+100 R0 FMAX M3
5 CYCL DEF 200 BOHREN ~
Q200=+2
Q201=-30
Q206=+150
Q202=+5
Q210=+0
Q203=+0
Q204=+50
Q211=+0
Q395=+1
6 L X+30 Y+30 R0 FMAX M99
7 L X+60 Y+60 R0 FMAX M99
8 TOOL CALL 7 Z S7000 F2000
370
Zyklen zur Fräsbearbeitung | Konturen mit OCM-Zyklen fräsen (#167 / #1-02-1)
£100
A
A
0 15 30 60
;SICHERHEITS-ABST. ~
;TIEFE ~
;VORSCHUB TIEFENZ. ~
;ZUSTELL-TIEFE ~
;VERWEILZEIT OBEN ~
;KOOR. OBERFLAECHE ~
;2. SICHERHEITS-ABST. ~
;VERWEILZEIT UNTEN ~
;BEZUG TIEFE
A - A
90 -30 -20 0
; Werkzeugaufruf, Durchmesser 20 mm
; Werkzeugaufruf, Durchmesser 14 mm
