Koordinatentransformation | Zyklen zur Koordinatentransformation
Zyklusparameter

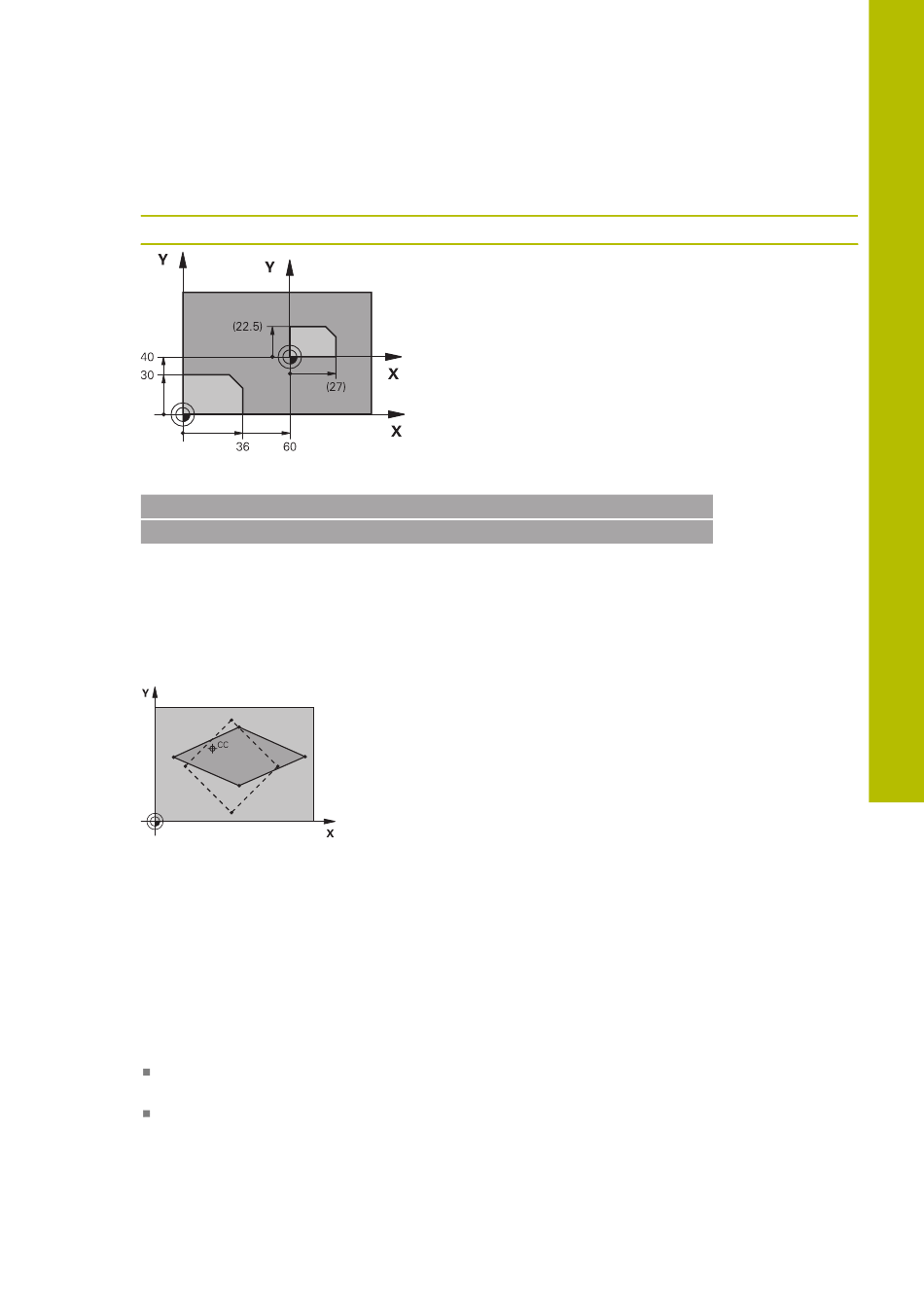

Hilfsbild
Beispiel
11 CYCL DEF 11.0 MASSFAKTOR
12 CYCL DEF 11.1 SCL 0.75
9.1.5 Zyklus 26 MASSFAKTOR ACHSSPEZ.
ISO-Programmierung
NC-Syntax nur im Klartext verfügbar.
Anwendung
Mit dem Zyklus 26 können Sie Schrumpf- und Aufmaßfaktoren achsspezifisch
berücksichtigen.
Der Maßfaktor wirkt ab seiner Definition im NC-Programm. Er wirkt auch in der in
der Betriebsart Manuell unter der Anwendung MDI. Die Steuerung zeigt den aktiven
Maßfaktor in der zusätzlichen Statusanzeige an.
Zurücksetzen
Zyklus 11 MASSFAKTOR mit Faktor 1 für die entsprechende Achse erneut
programmieren.
Hinweise
Diesen Zyklus können Sie ausschließlich im Bearbeitungsmodus FUNCTION
MODE MILL ausführen.
Die Kontur wird vom Zentrum aus gestreckt oder zu ihm hin gestaucht, also nicht
unbedingt vom und zum aktuellen Nullpunkt – wie beim Zyklus 11 MASSFAKTOR.
HEIDENHAIN | TNC7 basic | Benutzerhandbuch Bearbeitungszyklen | 10/2023
Parameter
Faktor?
Faktor SCL eingeben (engl.: scaling). Die Steuerung multipli-
ziert die Koordinaten und Radien mit SCL.
Eingabe: 0.000001...99.999999
