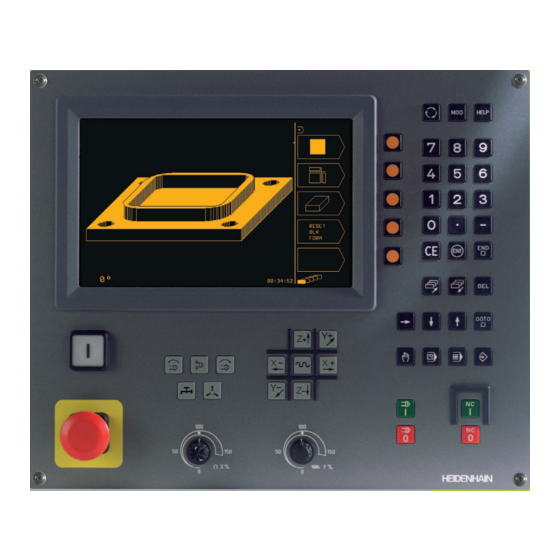

HEIDENHAIN TNC 310 Austauschanleitung
  1. Anleitungen
  2. Marken
  3. HEIDENHAIN Anleitungen
  4. Industrielle Ausrüstung
  5. TNC 310
  6. Austauschanleitung

HEIDENHAIN TNC 310 Austauschanleitung

Vorschau anzeigen Andere Handbücher für TNC 310:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

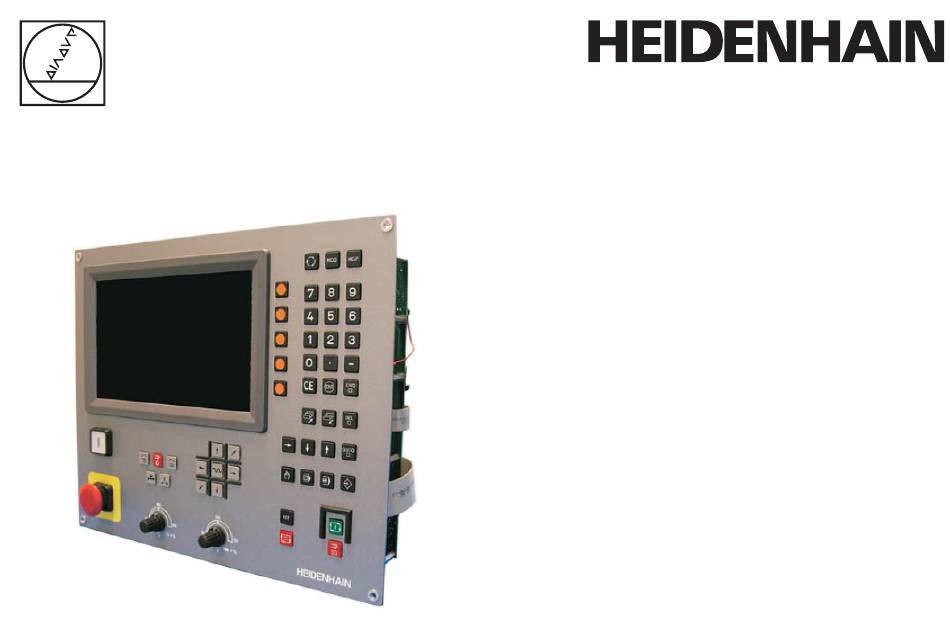

Austauschanleitung / Replacing Instructions
TNC 310
ID 519021-01
als Ersatz für / as a replacement for
ID 311086-xx
ID 315283-xx
ID 316664-xx
ID 318184-xx
ID 326314-xx
ID 329489-xx
TNC 310
ID 51923-01
als Ersatz für / as a replacement for
ID 330814-xx
ID 341477-xx
04/2020
loading

Verwandte Anleitungen für HEIDENHAIN TNC 310

Inhaltszusammenfassung für HEIDENHAIN TNC 310

  • Seite 1 Austauschanleitung / Replacing Instructions TNC 310 ID 519021-01 als Ersatz für / as a replacement for ID 311086-xx ID 315283-xx ID 316664-xx ID 318184-xx ID 326314-xx ID 329489-xx TNC 310 ID 51923-01 als Ersatz für / as a replacement for...
  • Seite 3 Austauschanleitung TNC 310 Inhalt Bedeutung der verwendeten Symbole Austausch der TNC 310 Prüfung nach Einbau der neuen TNC 310...
  • Seite 4 Bedeutung der verwendeten Symbole Sicherheitshinweise Beachten Sie alle Sicherheitshinweise in dieser Austauschanleitung und in der Dokumentation Ihres Maschinenherstellers. Die Sicherheitshinweise sind wie folgt aufgebaut: HINWEIS Signalwort Kollisionsgefahr! Art der Gefährdung Wenn Sie ..., dann ... Folge bei Nichtbeachtung Sichere Position ... Anleitung zum Vermeiden von Gefährdungen In dieser Austauschanleitung finden Sie folgende Sicherheitshinweise: GEFAHR...
  • Seite 5 Bedeutung der verwendeten Symbole HINWEIS Hinweis signalisiert Gefährdungen für Gegenstände oder Daten. Wenn Sie die Anleitung zum Vermeiden der Gefähr- dung nicht befolgen, dann führt die Gefährdung voraussichtlich zu einem Sachschaden.
  • Seite 6 Bedeutung der verwendeten Symbole Informationshinweise Beachten Sie die Informationshinweise in dieser Austauschanleitung für einen fehlerfreien und effizienten Einsatz Ihres HEIDENHAIN-Produkts. In dieser Austauschanleitung finden Sie folgende Informationshinweise: Dieses Symbol zeigt Ihnen, dass besondere Hinweise zu beachten sind. Dieses Symbol zeigt Ihnen, dass Sie detailliertere Beschreibungen in einer anderen Dokumentation fin-...
  • Seite 7 Falls noch möglich, entfernen Sie das Werkzeug aus der Spindel und fahren Sie die Maschine in Grundstellung. NOT-HALT-Taster drücken Daten sichern Daten der auszutauschenden TNC 310 sichern Für die Datensicherung wird das HEIDENHAIN-PC-Softwaretool TNCserver empfohlen. TNCserver ist Bestandteil von TNCremo. Kabel kennzeichnen und TNC 310 ausbauen GEFAHR Zu tauschende Komponenten müssen stromlos sein...
  • Seite 8 Austausch der TNC 310 HINWEIS Keine Beschriftung vorhanden Verwechslungsgefahr Stecker, Kabel, Leitungen, Litzen etc., die Sie zur Fehlersuche oder zum Tausch von Geräten trennen, müssen beschriftet sein. EPROMs umstecken WARNUNG Stecken und Klemmen unter Spannung Geräte- oder Personenschaden Steck- und Klemmverbindungen nur bei ausgeschaltetem Gerät herstellen oder lösen!
  • Seite 9 HEIDENHAIN empfiehlt den Einsatz der neuesten NC-Software. Um das bisherige PLC-Programm weiter nutzen zu können, muss der PLC-EPROM der auszutauschenden TNC 310 in die neue TNC 310 eingesetzt werden. PLC-EPROM (IC-P3) der auszutauschenden TNC 310 entnehmen und entsprechend der Markierung in die neue TNC 310 einsetzen Bei Wiederverwendung der bisherigen NC-Software, müssen die NC-EPROMs der auszutauschenden TNC 310 in die...
  • Seite 10 Austausch der TNC 310...
  • Seite 11 Beim Einsetzen der EPROMs auf die Markierung achten. Vorsichtig und gerade einsetzen, um keine Pins zu verbiegen. Maschinentasten umclipsen Den Nachfolgegeräten TNC 310 ID 519021-01 und ID 519023-01 liegt jeweils der Tastensatz ID 510948-04 bei. Tauschen Sie die Clipstasten nach den vorliegenden Zeichnungen wie folgt aus: Clipstasten besitzen seitliche Aussparungen Schraubendreher in die dafür vorgesehene Aussparung einsetzen...
  • Seite 12 Austausch der TNC 310 Clipstaste entnehmen Neue Clipstaste eindrücken Richtigkeit der ausgetauschten Tasten prüfen Anpassung des Nachfolgegerätes TNC 310 ID 519021-01 an das Vorgängergerät TNC 310 ID 311086-xx:...
  • Seite 13 Austausch der TNC 310 Anpassung des Nachfolgegerätes TNC 310 ID 519021-01 an das Vorgängergerät TNC 310 ID 315283-xx:...
  • Seite 14 Austausch der TNC 310 Anpassung des Nachfolgegerätes TNC 310 ID 519021-01 an das Vorgängergerät TNC 310 ID 316664-xx:...
  • Seite 15 Austausch der TNC 310 Anpassung des Nachfolgegerätes TNC 310 ID 519021-01 an das Vorgängergerät TNC 310 ID 318184-xx:...
  • Seite 16 Austausch der TNC 310 Anpassung des Nachfolgegerätes TNC 310 ID 519021-01 an das Vorgängergerät TNC 310 ID 326314-xx:...
  • Seite 17 Austausch der TNC 310 Anpassung des Nachfolgegerätes TNC 310 ID 519021-01 an das Vorgängergerät TNC 310 ID 329489-xx:...
  • Seite 18 Austausch der TNC 310 Anpassung des Nachfolgegerätes TNC 310 ID 519023-01 an das Vorgängergerät TNC 310 ID 330814-xx:...
  • Seite 19 Austausch der TNC 310 Anpassung des Nachfolgegerätes TNC 310 ID 519023-01 an das Vorgängergerät TNC 310 ID 341477-xx: Neue TNC 310 einbauen Neue TNC 310 einbauen Kabel, Stecker, etc. anstecken Erdung nicht vergessen! Hauptschalter der Maschine einschalten...
  • Seite 20 Austausch der TNC 310 Daten restaurieren Gesicherte Daten der ausgetauschten TNC 310 auf die neue TNC 310 restaurieren Offsetabgleich durchführen Offsetabgleich an der neuen TNC 310 durchführen...
  • Seite 21 Prüfung nach Einbau der neuen TNC 310 DIN VDE 0113 Teil 1 / EN 60204-1 Gemäß DIN VDE 0113 Teil 1 / EN 60204-1 müssen nach dem Austausch einer Komponente folgende Prüfungen durch- geführt werden: Übereinstimmung der elektrischen Ausrüstung mit der technischen Dokumentation Durchgehende Verbindung des Schutzleitersystems Funktionsprüfung...
