6
Zyklusparameter

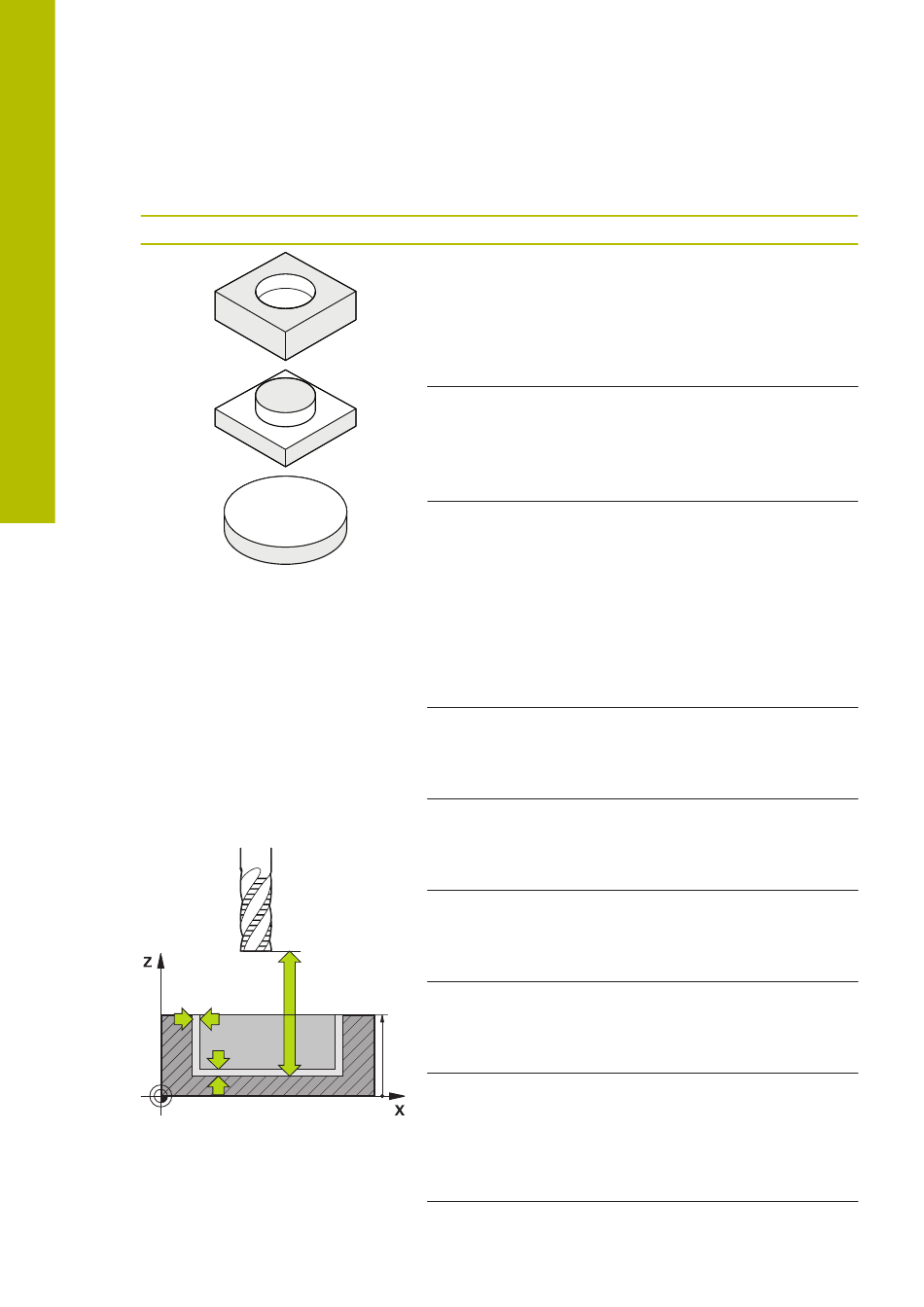

Hilfsbild
Q650 = 0
Q650 = 1
Q650 = 2
Q368
134
Q260
Q203
Q201
Q369
Kontur- und Punktdefinitionen | OCM-Zyklen zur Figurdefinition
Parameter
Q650 Typ der Figur?
Geometrie der Figur:
0: Tasche
1: Insel
2: Begrenzung zum Planfräsen
Eingabe: 0, 1, 2
Q223 Kreisdurchmesser?
Durchmesser des fertig bearbeiteten Kreises. Bei Bedarf
können Sie eine Toleranz programmieren.
Weitere Informationen: "Toleranzen", Seite 128
Eingabe: 0...99999.9999
Q367 Lage der Tasche (0/1/2/3/4)?
Lage der Figur bezogen auf die Position des Werkzeugs beim
Zyklusaufruf:
0: Werkzeugpos. = Figurmitte
1: Werkzeugpos. = Quadrantenübergang bei 90°
2: Werkzeugpos. = Quadrantenübergang bei 0°
3: Werkzeugpos. = Quadrantenübergang bei 270°
4: Werkzeugpos. = Quadrantenübergang bei 180°
Eingabe: 0, 1, 2, 3, 4
Q203 Koord. Werkstück-Oberfläche?
Koordinate der Werkstückoberfläche in Bezug auf den
aktiven Nullpunkt. Der Wert wirkt absolut.
Eingabe: –99999.9999...+99999.9999
Q201 Tiefe?
Abstand zwischen der Werkstückoberfläche und dem
Konturgrund. Der Wert wirkt inkremental.
Eingabe: –99999.9999...+0
Q368 Schlichtaufmaß Seite?
Aufmaß in der Bearbeitungsebene, das nach dem Schruppen
verbleibt. Der Wert wirkt inkremental.
Eingabe: 0...99999.9999
Q369 Schlichtaufmaß Tiefe?
Aufmaß in der Tiefe, das nach dem Schruppen verbleibt. Der
Wert wirkt inkremental.
Eingabe: 0...99999.9999
Q260 Sichere Höhe?
Position in der Werkzeugachse, in der keine Kollision mit
dem Werkstück erfolgen kann. Die Steuerung fährt die Positi-
on bei Zwischenpositionierung und Rückzug am Zyklusende
an. Der Wert wirkt absolut.
Eingabe: –99999.9999...+99999.9999 alternativ PREDEF
Q578 Faktor Radius an Innenecken?
