4. Die Abdeckung der Flex-Schneidwerksmechanik (C) mit
Federstecker (A) und Klappsplint (B) sichern.
Abnehmen von äußeren Abdeckungen der Flex-Schneidwerksmechanik
Die Abdeckungen der Flex-Schneidwerksmechanik abnehmen, um an den Mechanismus des Seitenflügelabgleichs oder an
die Hydraulikleitungen zu gelangen.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
GEFAHR
Sicherstellen, dass alle umstehenden Personen den Bereich verlassen haben.
1. Den Motor starten.
2. Das Schneidwerk vollständig absenken.
3. Den Motor abstellen und den Zündschlüssel abziehen.
4. Schneidwerke vom Typ FD245 und FD250: Die
Schrauben (A) und die Muttern (nicht abgebildet)
entfernen, mit denen die Abdeckung (B) der mittleren
Schneidwerksmechanik an der Halterung (nicht abgebildet)
befestigt ist.
5. Schneidwerke vom Typ FD245 und FD250: Den
Arretierbolzen (C) abziehen. Die Abdeckung entfernen,
indem sie nach oben und über die Rahmenvorsprünge
gehoben wird.
262415
BETRIEB

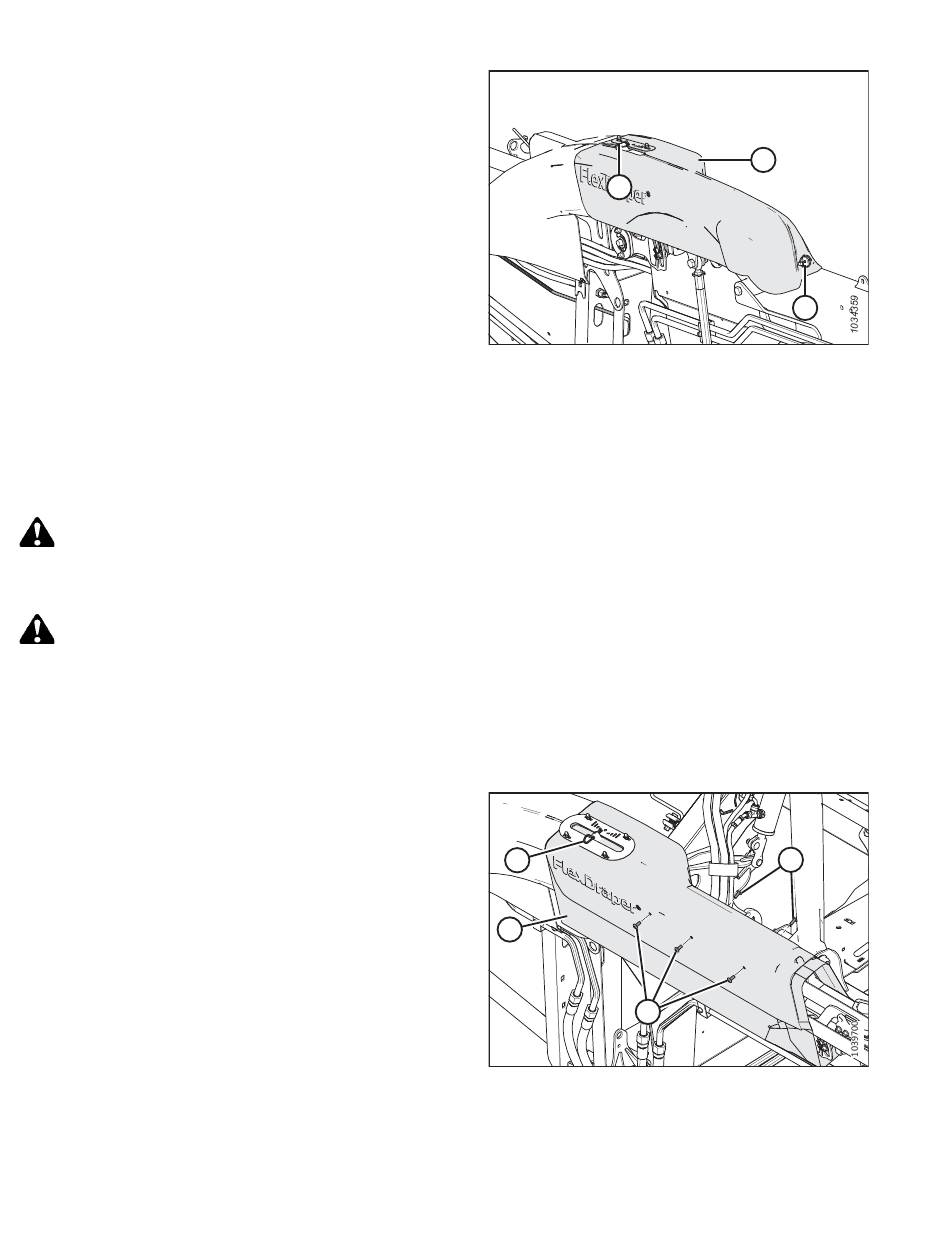

Abbildung 3.32: Innere Abdeckung der Flex-
Schneidwerksmechanik – links
C
B
Abbildung 3.33: Abdeckung der mittleren
Schneidwerksmechanik – nur Schneidwerke FD245
und FD250
56
C
A
A
A
B
