Wie folgt vorgehen, um die Einzugstrommel zu verstellen:
1. Die verstellbare Halterung suchen.
BEACHTEN:
An zweiteiligen Einzugstrommeln ragt die verstellbare
Halterung aus der mittleren Aufnahmebaugruppe heraus.
An dreiteiligen Einzugstrommeln ragt die verstellbare
Halterung über die Enden der mittleren Einzugstrommel
hinaus.
BEACHTEN:

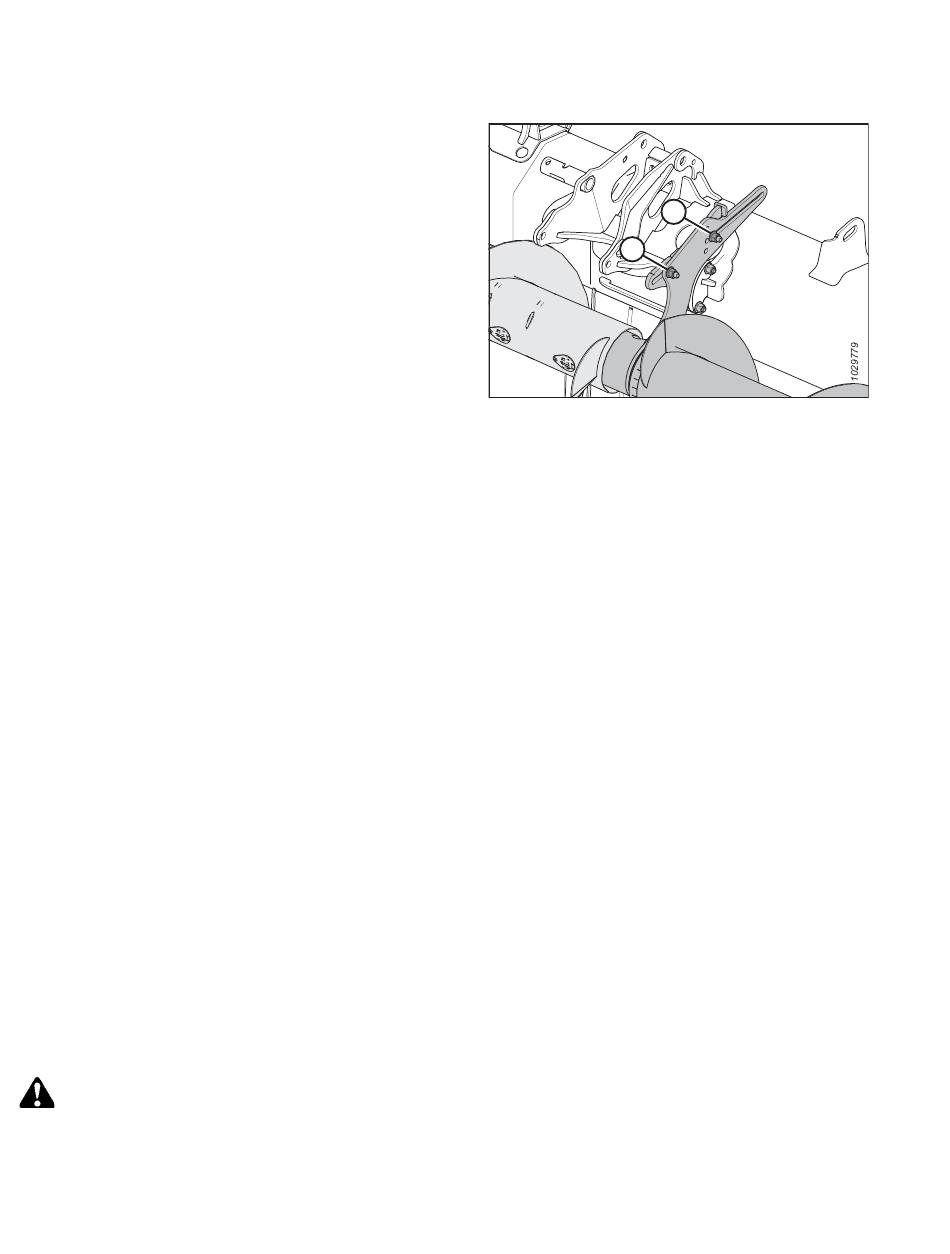

Auf der Abbildung ist die verstellbare Halterung links an
einer dreiteiligen Einzugstrommel zu sehen. Die verstellbare
Halterung einer zweiteiligen Einzugstrommel ist bauähnlich,
sie hat anstatt drei Sekundärstellungen jedoch nur eine
Sekundärstellung, in die die vordere Schraube eingesetzt
werden kann. Weitere Informationen entnehmen Sie
Abbildung
3.220, Seite
2. Falls erforderlich die vordere Schraube und Mutter (A)
ausfindig machen. Die vordere Schraube und Mutter haben
an zweiteiligen Einzugstrommeln zwei mögliche Positionen:
die Primärstellung und die Sekundärstellung. An dreiteiligen
Einzugstrommeln gibt es vier mögliche Positionen: eine
primäre und drei sekundäre.
3. Vordere Schraube (A) und hintere Schraube (B) gerade so
weit lösen, dass die verstellbare Halterung verschoben
werden kann.
4. Die Halterung in die gewünschte Stellung bringen.
5. Die Muttern (A) und (B) wieder anziehen. Die Muttern auf
69 Nm (51 lbf ft) anziehen.
6. Ist eine dreiteilige obere Querförderschnecke eingebaut, dieses Verfahren an der zweiten verstellbaren Halterung
wiederholen.
WICHTIG:
Bei Schneidwerken mit dreiteiligen Einzugstrommeln müssen sich beide Halterungen in der gleichen Stellung befinden.
7. Auf Störungen zwischen den Haspelfingern und der oberen Querförderschnecke prüfen. Auf Störungen zwischen den
Kurvenscheibenbügeln und der oberen Querförderschnecke im gesamten hydraulischen Horizontalbereich der Haspel
prüfen. Siehe
Prüfung auf Störung durch obere Querförderschnecke, Seite 188
Prüfung auf Störung durch obere Querförderschnecke
Wenn die obere Querförderschnecke (UCA) nicht nachgestellt ist, kann sie die Haspel oder den Schneidwerk-Tragrahmen
berühren. Der Abstand zwischen der oberen Querförderschnecke und bestimmten Schneidwerkskomponenten muss
überprüft werden.
GEFAHR
Sicherstellen, dass alle umstehenden Personen den Bereich verlassen haben.
262415
187.
BETRIEB
Abbildung 3.221: Ursprüngliche Einbaustellung –
dreiteilige Schnecke
bzgl. Anweisungen.
188
B
A
Revision A
