17. Nachdem das Lager und beide Dichtungen auf der Welle
sitzen, die Mutter (A) aufschrauben und mit 81 Nm
(60 lbf ft) anziehen.
18. Das Spannrollengehäuse (A) drehen, bis die Löcher in der
unteren Ausbuchtung mit dem Loch der angeschweißten
Platte (B) deckungsgleich sind.
19. Mittelstarkes Schraubensicherungsmittel (Loctite
gleichwertig) auf das Gewinde der Innensechskantschraube
auftragen und dann die Schraube, die Unterlegscheibe und
die Mutter an Position (C) anbringen.
20. Die Schraubbohrung des Gusseisenschenkels (D) mit der
Schraubbohrung der oberen Ausbuchtung des
Spannrollengehäuses (A) ausrichten.
21. Mittelstarkes Schraubensicherungsmittel (Loctite
gleichwertig) auf das Gewinde der Innensechskantschraube
auftragen und dann die Schraube, die Unterlegscheibe und
die Mutter an Position (E) anbringen.
22. Die Schrauben (C) und (E) auf 12 Nm (106 lbf in anziehen.
WICHTIG:
Die Schrauben (C) und (E) dürfen NICHT zu fest angezogen
werden.
23. Die Arbeitsschritte bis
gegenüberliegenden Seite wiederholen.
262415
WARTUNG UND SERVICE
®
®
22, Seite 421
auf der

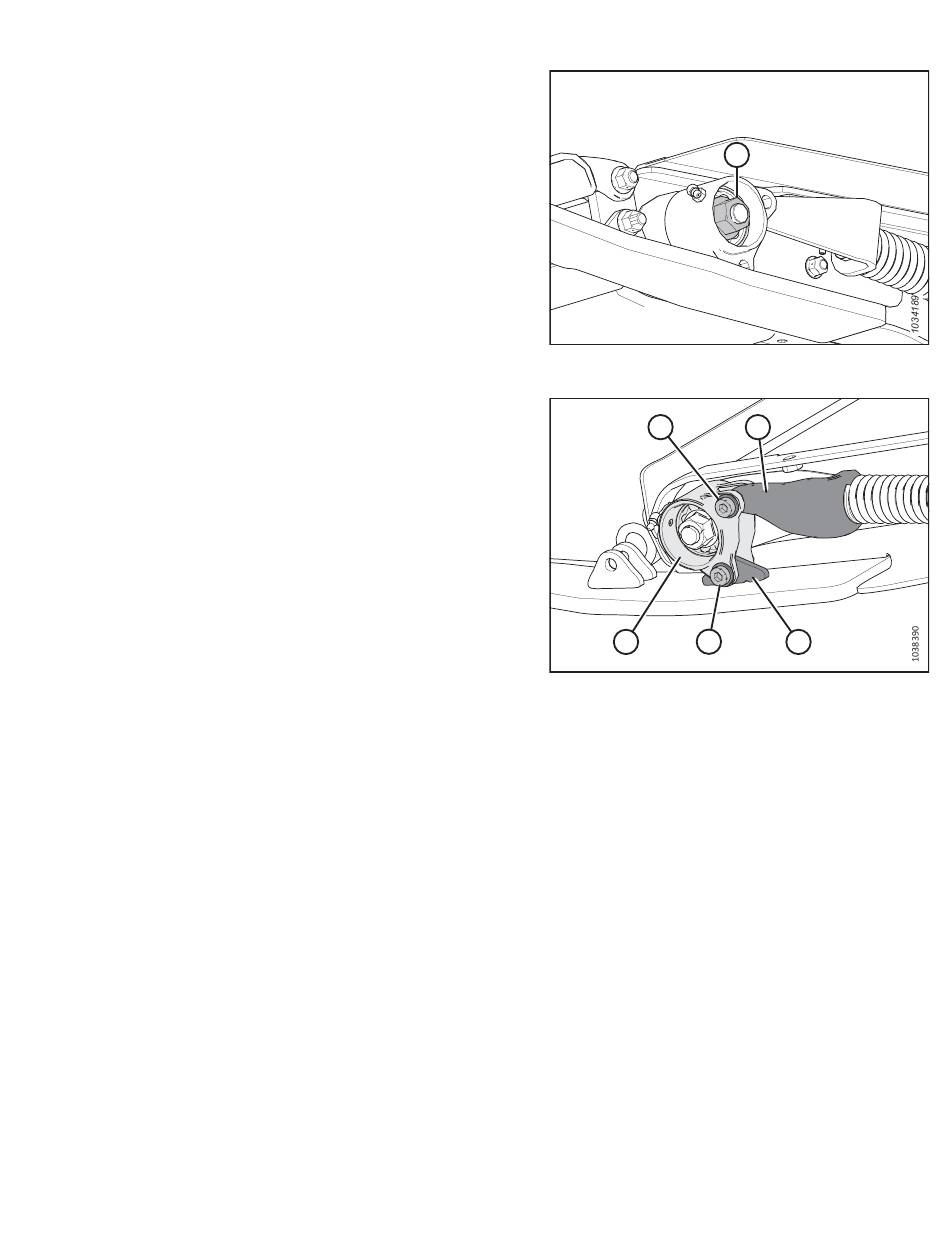

Abbildung 4.223: Spannrollenlager – linke Seite
243 oder
A
243 oder
Abbildung 4.224: Spannrollenlager – linke Seite
421
A
E
D
C
B
Revision A
