10. Die Abdeckung (B) mit den Schrauben (A) sichern. Die
Schrauben auf 9 Nm (80 lbf ft) anziehen.
BEACHTEN:
An den neuen Schrauben (A) ist Schraubensicherungsmittel
aufgetragen, das sich beim Ausbauen ablöst. Wenn die
Schrauben (A) wieder verwendet werden, vor dem Einbau
mittelstarkes Schraubensicherungsmittel (Loctite® 243 oder
gleichwertig) auf die Schraubengewinde auftragen.
Einbauen von Einzugsfingern
Die Einzugstrommel hat Finger, die aus- und einfahren, um das Erntegut in den Schrägförderer des Mähdreschers zu ziehen.
Finger an der Einzugstrommel montieren, um ihr Konfigurationsprofil zu ändern.
GEFAHR
Vor Nachstellarbeiten an der Maschine: Um Personenschaden oder tödliche Verletzungen durch unerwartetes
Anspringen der Maschine auszuschließen, immer den Motor abstellen und den Zündschlüssel abziehen.
WARNUNG
Sicherstellen, dass alle umstehenden Personen den Bereich verlassen haben.
WARNUNG
Vor Arbeiten unter angehobener Haspel: Um Personenschaden durch Absinken der hochgefahrenen Haspel zu
vermeiden, immer die Sicherheitsstützen der Haspel in Stützstellung bringen.
WICHTIG:
Beim Einbau zusätzlicher Einzugsfinger darauf achten, dass die Anzahl auf beiden Seiten gleich groß ist.
1. Den Motor starten.
2. Die Haspel vollständig anheben.
3. Den Motor abstellen und den Zündschlüssel abziehen.
4. Die Haspel-Sicherheitsstützen in Stützstellung bringen. Die Anleitung entnehmen Sie dem
Stützstreben, Seite
41.
262415
WARTUNG UND SERVICE

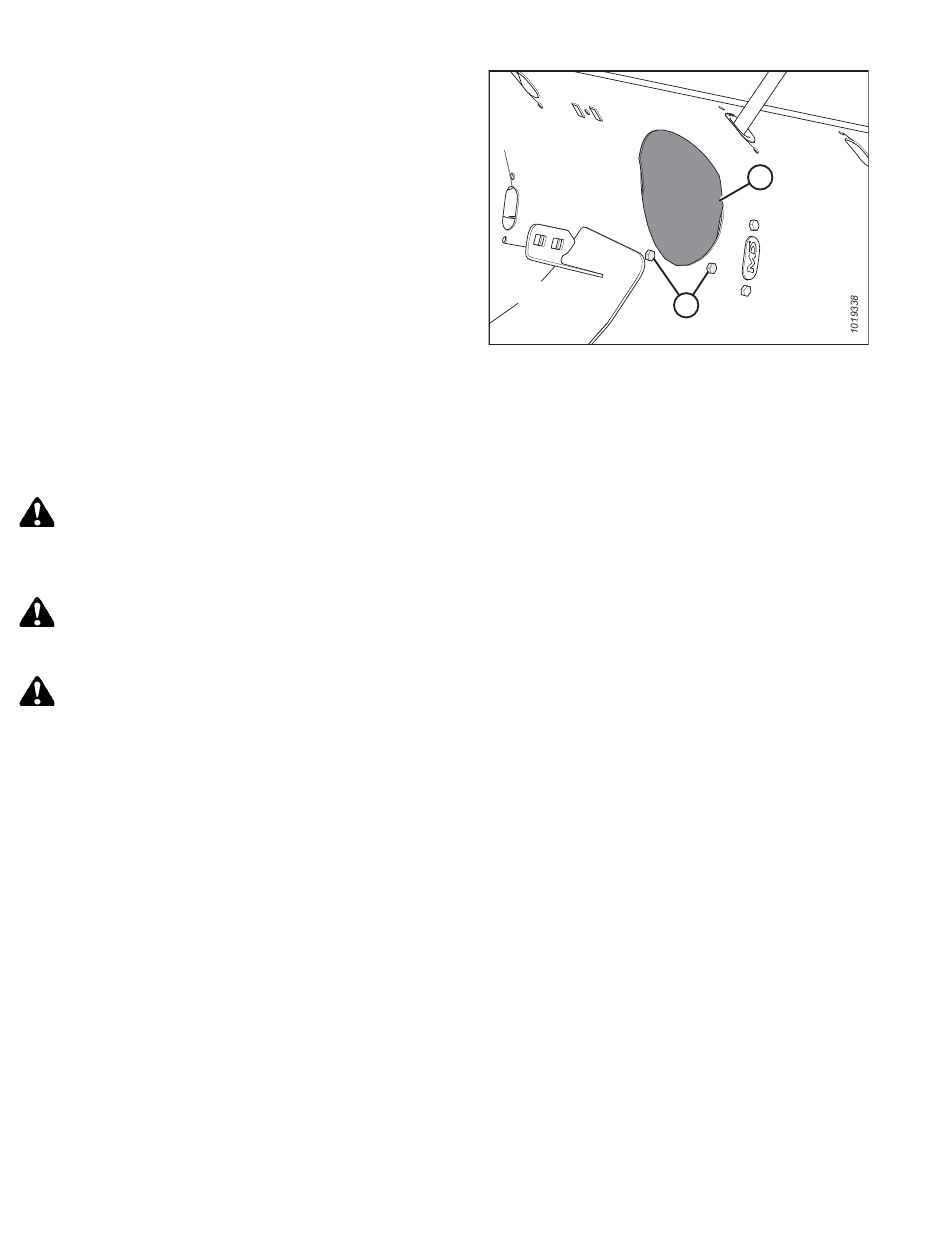

Abbildung 4.102: Abdeckung an der Einzugstrommel
350
B
A
Anbringen der Haspel-
Revision A
