Flexbetrieb
Das Schneidwerk ist auf das Mähen mit bodenaufliegendem Messerbalken ausgelegt. Die drei Schneidwerkssegmente des
Messerbalkens folgen unabhängig voneinander den Bodenkonturen. Entriegelte Seitenflügel können frei auf und ab
pendeln.
1. Den Verriegelungsgriff (A) unten einrücken, um den
Seitenflügel zu entriegeln. Beim Entriegeln sollte ein
Geräusch hörbar sein.
2. Falls das Verriegelungsgestänge nicht ausrückt, den
Seitenflügel durch Anheben/Absenken des Schneidwerks,
Ändern des Anstellwinkels oder Verfahren des
Mähdreschers so lange verrücken, bis das Gestänge
freigegeben wird.
3. Wenn sich die Verriegelung immer noch nicht lösen lässt,
mit dem nächsten Schritt fortfahren.
4. Die linke Seitenverkleidung öffnen. Eine Anleitung finden
Sie im Abschnitt
Öffnen der Schneidwerk-
Seitenverkleidungen, Seite
5. Den Federstecker (A) entfernen, der das Multitool in der
Halterung am linken Abschlussblech sichert.
6. Das Multitool (B) entfernen. Den Federstecker wieder an
der Halterung anbringen.
7. Haltekabel für Seitenflügelabgleich (A) an Haltekabel-
Klemmvorrichtung (B) befestigen.
BEACHTEN:
Die Teile in der Abbildung wurden aus Gründen der
Übersichtlichkeit entfernt.
262415
43.
BETRIEB
A

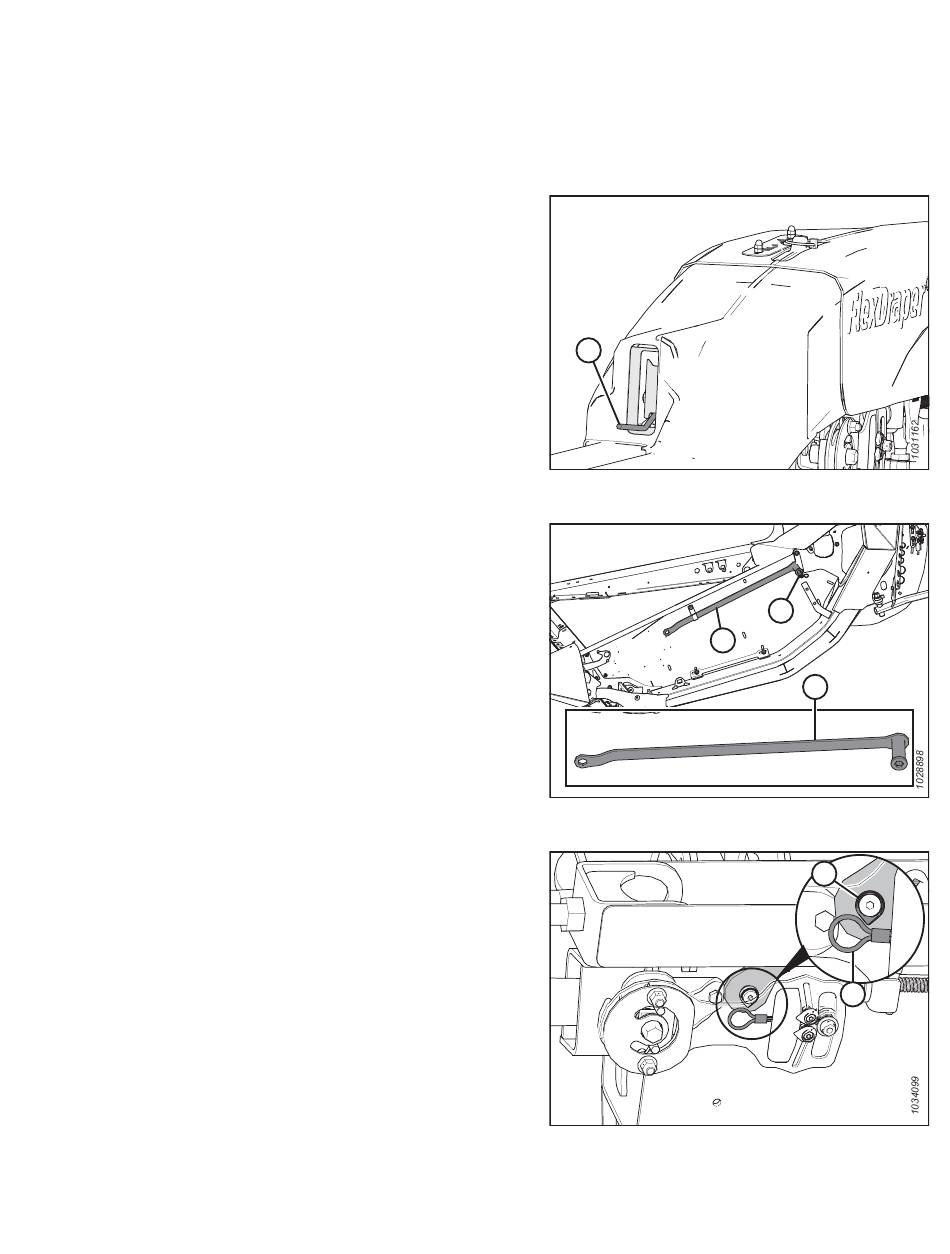

Abbildung 3.153: Seitenflügel entriegelt
Abbildung 3.154: Abschlussblech links
Abbildung 3.155: Haltekabel für Seitenflügelabgleich –
links
151
A
B
B
B
A
Revision A
