13. Zugdeichselkabel (A) an Verlängerungskabel (B) anstecken.
14. Den Klappsplint (C) wieder einsetzen, um die Verriegelung
an der Zugdeichsel zu sichern.
15. Den Kabelbaum (A) der Zugdeichsel und die
Sicherheitskette (B) aus dem Aufbewahrungsort
entnehmen.
16. Den Kabelbaum der Zugdeichsel an das Fahrzeug
anschließen und die Sicherheitskette der Zugdeichsel am
Zugfahrzeug befestigen.
17. Die Warnblinkanlage des Zugfahrzeugs einschalten und
überprüfen, ob am Schneidwerk alle Leuchten
funktionieren.
Anbauen der Zugdeichsel allein:
18. Den Klappsplint (A) von der linken Transportaufnahme (B)
abziehen.
19. Die Zugdeichsel (C) in die Haltenasen der linken
Transportaufnahme schieben, bis die Verriegelung (D)
einrastet.
20. Den Klappsplint (A) wieder an der Transportaufnahme
einsetzen, um die Zugdeichsel zu sichern.
21. Das Ende des Zugdeichselkabels (E) aus der Stange
herausziehen.
262415
BETRIEB
A
B

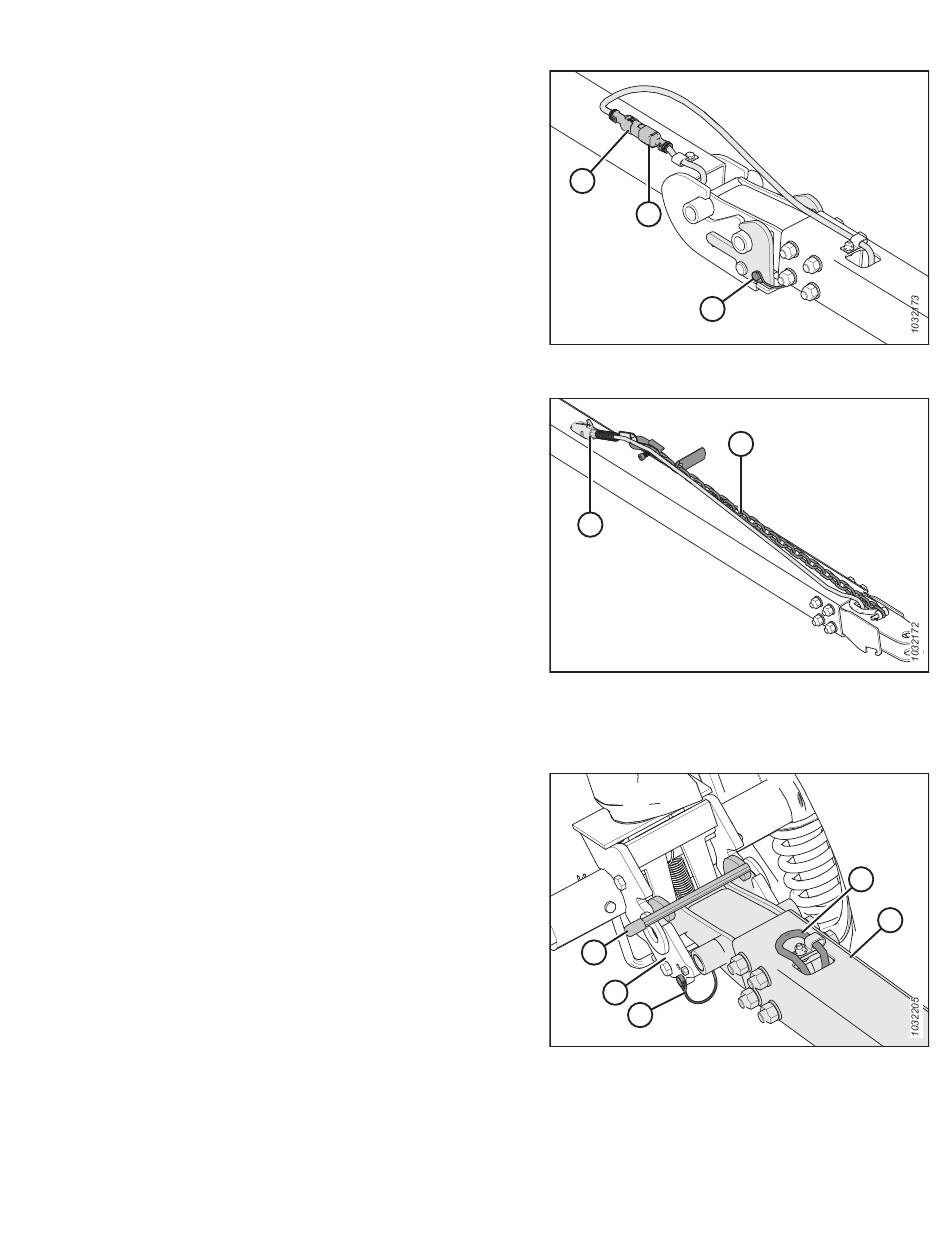

Abbildung 3.379: Zugdeichsel/Verlängerungskabel
A
Abbildung 3.380: Elektrokabel der Zugdeichsel
D
B
A
Abbildung 3.381: Zugdeichsel und Transportaufnahme
links
283
C
B
E
C
