7. Das Ende des Haspel-Seitenblechs (A) von der Aufnahme (B)
wegheben.
8. Das Haspel-Seitenblech aus den Aufnahmen (A) heben.
9. Das Haspelpaddel (sofern eingebaut) vom Haspel-
Seitenblech ausbauen.
BEACHTEN:
An den Haspel-Seitenblechen sind abwechselnd Paddel (B)
montiert.
10. Das Ende des Haspel-Seitenblechs (A) etwas aus der
Aufnahme (B) wegheben.
11. Das neue Haspel-Seitenblech (C) hinter dem bestehenden
Haspel-Seitenblech (A) an der Aufnahme (B) ansetzen.
12. Die andere Seite des neuen Haspel-Seitenblechs (C) über
dem bestehenden Haspel-Seitenblech an der anderen
Aufnahme (E) ansetzen.
13. Die drei Schrauben (D) wieder montieren.
14. Das Paddel (in Schritt
das neue Haspel-Seitenblech montieren (sofern vorher
eingebaut).
15. Alle angebrachten Befestigungsteile anziehen.
262415
WARTUNG UND SERVICE
9, Seite 476
ausgebaut) wieder auf
B

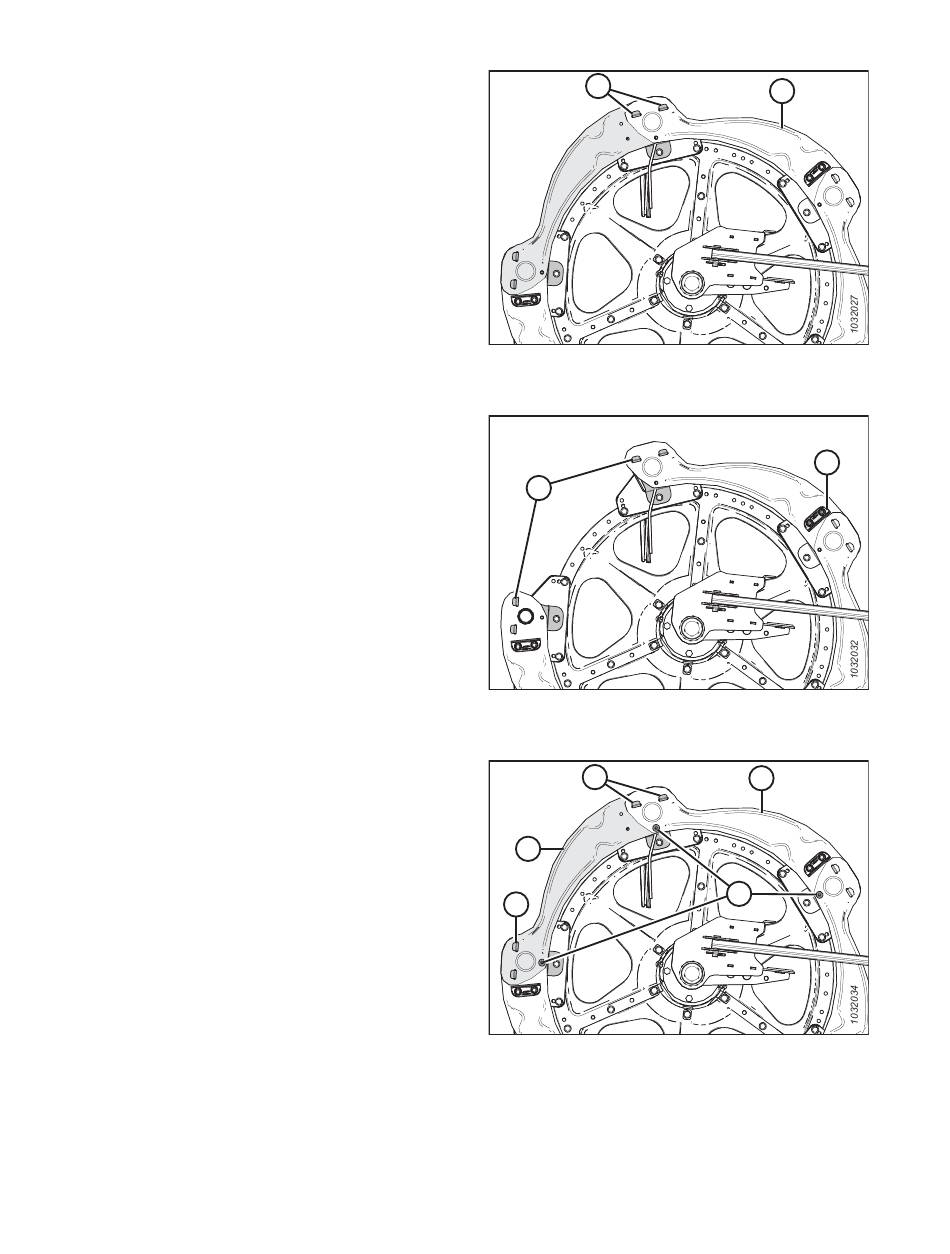

Abbildung 4.327: Haspel-Seitenbleche – Außenseite
ohne Kurvenbahn
A
Abbildung 4.328: Ohne Haspel-Seitenblech –
Außenseite ohne Kurvenbahn
B
C
E
Abbildung 4.329: Haspel-Seitenbleche – Außenseite
ohne Kurvenbahn
476
