12. Unterer Anschlag: Den Klappsplint (A) vom
Sicherungsbolzen entfernen und den Sicherungsbolzen
abziehen. Sowohl den Klappsplint als auch den
Sicherungsbolzen für den erneuten Einbau aufbewahren.
13. Den Halmteiler neigen und den Sicherungsbolzen in das
entsprechende nummerierte Loch „1" bis „3" einsetzen.
Den Sicherungsbolzen mit dem Klappsplint sichern.
14. Nasenkonus-Horizontalstellung: Die Schraube (A)
entfernen, das Rohr bewegen und dann die Schraube in
eines der fünf Rohrlöcher einsetzen.
BEACHTEN:
• In Beispiel (B) ist die Schraube im Rohrloch „1"
eingebaut.
• In Beispiel (C) ist die Schraube in Rohrloch „5"
eingebaut.
262415
BETRIEB

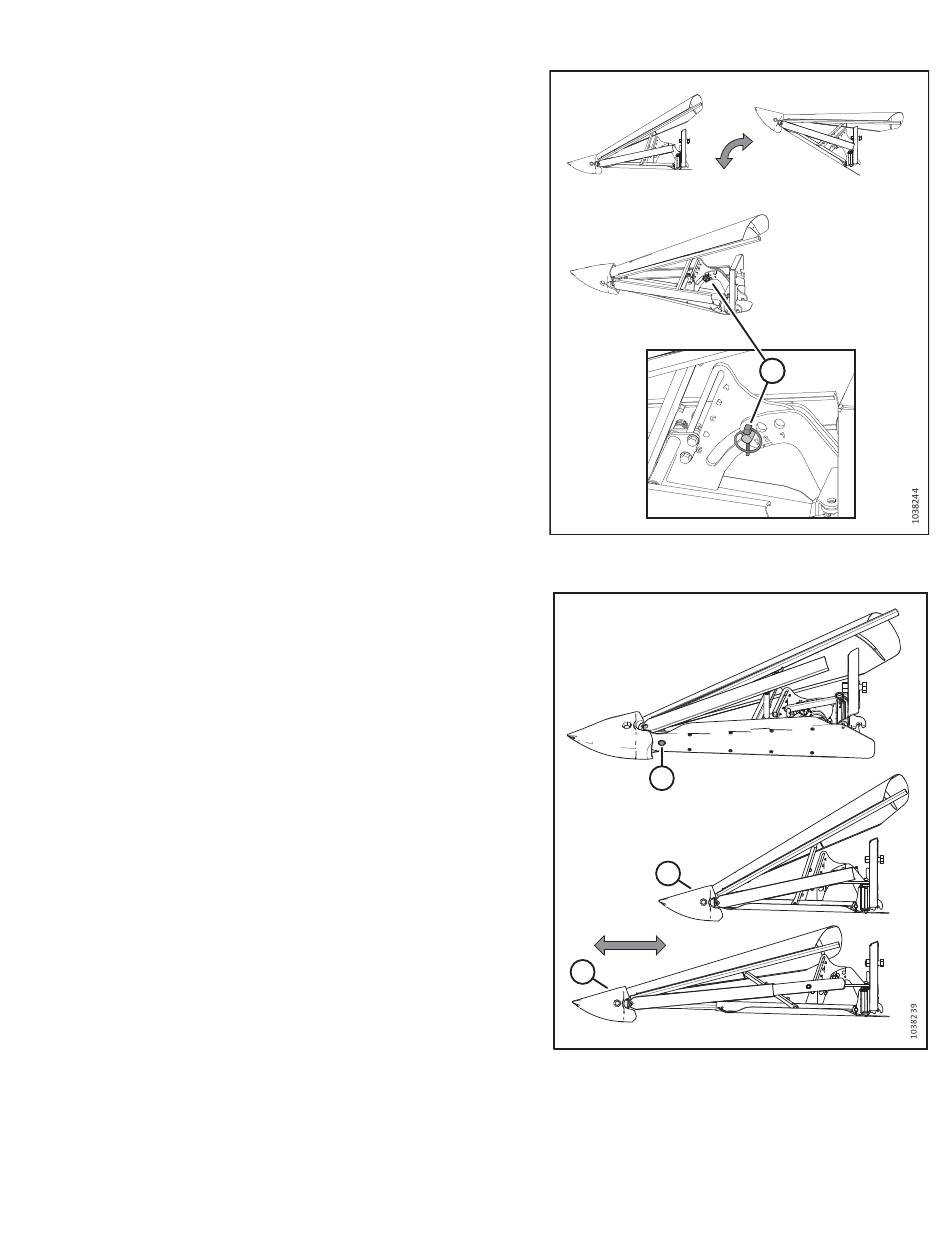

Abbildung 3.237: Einstellung des unteren Anschlags
A
C
Abbildung 3.238: Nasenkonus-Horizontaleinstellung
207
A A
B
Revision A
