WARNUNG
Beim Entfernen des Messers auf die Rückseite des Messers stellen, um die Verletzungsgefahr durch die Schneidkanten
zu verringern. Bei Arbeiten am Messer schwere Arbeitshandschuhe tragen.
BEACHTEN:
Bei Einzelmesserschneidwerken befindet sich der Messerkopf auf der linken Seite des Messers. Bei
Doppelmesserschneidwerken gibt es zwei Messerköpfe, die sich sowohl auf der rechten als auch auf der linken Seite des
Messers befinden. Bei Doppelmesserschneidwerken vor Beginn des Verfahrens prüfen, welches Messer entfernt werden
muss.
1. Den Motor abstellen und den Zündschlüssel abziehen.
2. Das Seitenblech öffnen. Siehe
3. Das Messer in der Mitte seines Hubbereichs positionieren, indem das am Taumelgetriebe angebrachte Schwungrad
gedreht wird.
4. Den Bereich um den Messerkopf reinigen.
5. Den Schmiernippel (A) aus dem Lagerbolzen entfernen.
BEACHTEN:
Wenn kein Schmiernippel im Lagerbolzen sitzt, können Sie
diesen danach einfacher einsetzen.
6. Schraube und Mutter (B) entfernen.
7. Mit einem Schraubendreher oder Meißel im Spalt (C)
hebeln, um die Spannung am Messerkopfstift zu lösen.
8. Mit einem Schraubendreher oder Meißel in der Nut des
Messerzapfens ansetzen und ihn nach oben hebeln, bis er
aus dem Messerkopf gelöst ist.
9. Das Messer (A) nach innen schieben, bis der
Umlenkhebel (B) frei ist.
BEACHTEN:
Der Rahmen und die Teile des Seitenblechs wurden aus der
Abbildung entfernt, um die Messerkopfkomponenten
freizulegen.
10. Sofern die Lagerung des Messerkopfes (C) nicht ersetzt
wird, diese mit Kunststoff-Klebeband abdichten, damit kein
Schmutz eindringen kann.
11. Den Umlenkhebel (B) in die äußere Position bringen, um
Freiraum für das Messer zu schaffen.
BEACHTEN:
Wenn der Messerkopf oder das Messerkopflager entfernt
wird, das Messer weit genug herausziehen, um an diese
Teile zu gelangen.
12. Das Messer (A) entfernen.
262415
WARTUNG UND SERVICE
Öffnen der Schneidwerk-Seitenverkleidungen, Seite 43
358
bzgl. Anweisungen.
A
C

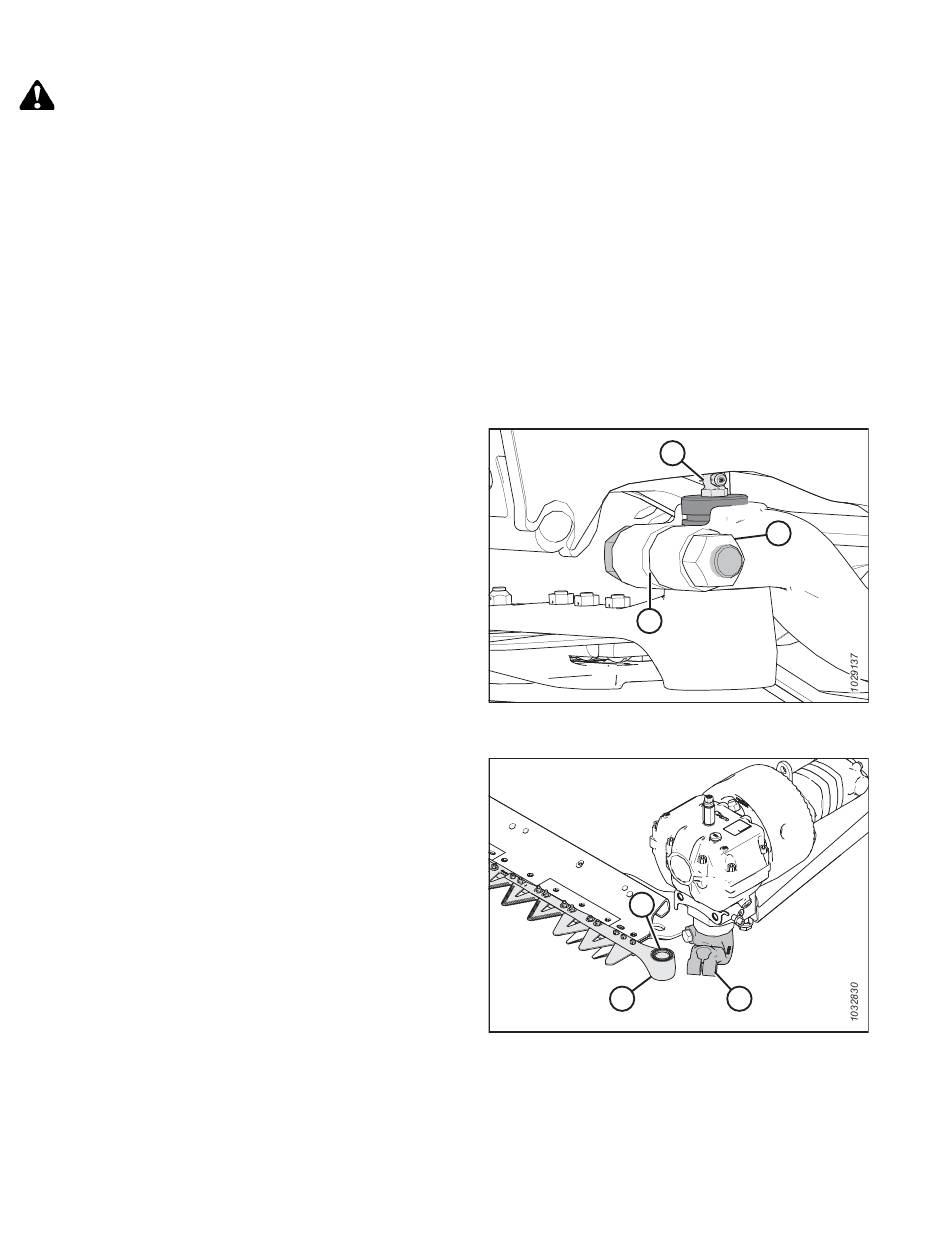

Abbildung 4.116: Messerkopf
C
A
Abbildung 4.117: Messerkopf – links
B
B
Revision A
