8. Den Anschluss P600 (A) vorne links am Floatmodul suchen.
9. Die Steckerkappe (B) entfernen.
10. Den Schlüssel einstecken und in die RUN-Position drehen.
11. Mit einem Multimeter an Anschluss P600 messen, ob Strom
vom Mähdrescher kommt. Das Multimeter sollte 5 V
an Kontaktstift 7 anzeigen.
• Kontaktstift 7 – FM2215E – Stromversorgung
• Kontaktstift 8 – FM2515E – Masse
12. Am Anschluss P600 die vom linken Sensor (Kontaktstifte 1
und 8) und vom rechten Sensor (Kontaktstifte 3 und 8)
gemeldete Spannung mit dem in
Sensorausgangsspannungen für Mähdrescher, Seite 217
angegebenen oberen Bereich vergleichen.
• Kontaktstift 1 – FM3326A – Signal Sensor links
• Kontaktstift 3 – FM3328A – Signal Sensor rechts
• Kontaktstift 8 – FM2515E – Masse
BEACHTEN:
Beim Floatverriegelungshebel an den unteren Anschlägen
muss der obere Spannungsmesswert an beiden Sensoren
(links und rechts) gleich sein.
13. Wenn die Spannung eingestellt werden muss, die
Muttern (A) lösen, den Sensor (B) in der Anzeigeplatte neu
positionieren, und dann die Muttern (A) mit
3 Nm (22 lbf in.) anziehen.
BEACHTEN:
Beim Anziehen der Muttern darauf achten, dass sich der
Sensor (B) in der Anzeigeplatte NICHT bewegt.
14. Den Schlüssel in die AUS-Position drehen und den Schlüssel
aus dem Zündschloss ziehen.
262415
BETRIEB
3.10.2 Empfohlene
220
4
3
2
1
5
6 7
8
B
A

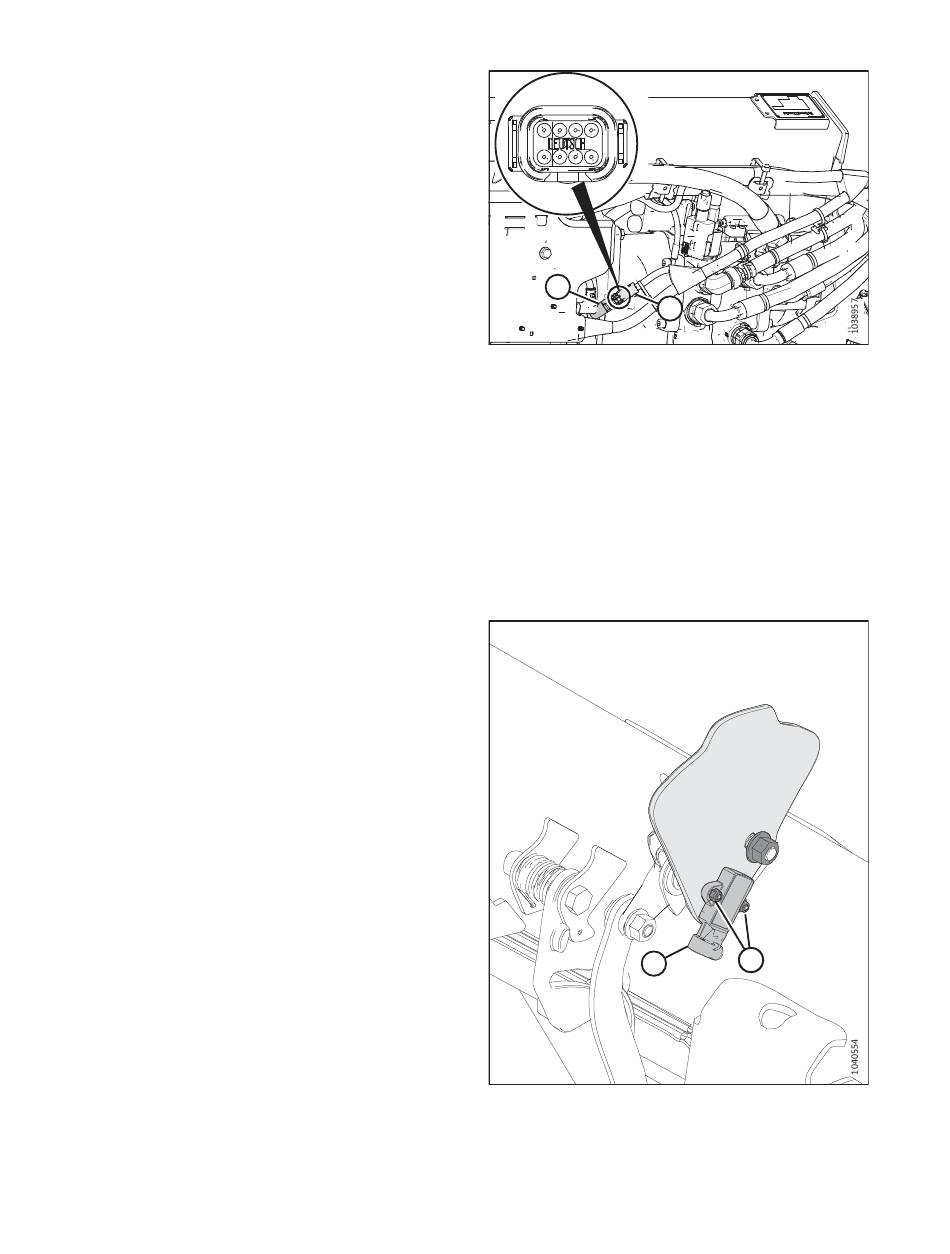

Abbildung 3.257: Anschluss P600 – Ansicht von hinten
B
Abbildung 3.258: Linke Platte der
Auflagedruckanzeige
A A
Revision A
