2. Gehen Sie wie folgt vor, um mit der Antriebsrolle (A) die Einstellung C (siehe Tabelle
4.252, Seite
437) nachzustellen:
a.
Die Muttern (F), (M) und (N) und Kontermutter (G) lösen.
b. Stellmutter (H) drehen.
c.
Die Muttern (F), (M) und (N) und Kontermutter (G) anziehen.
3. Gehen Sie wie folgt vor, um mit der Spannrolle (B) die Einstellung D (siehe Tabelle
Seite
437) nachzustellen:
a.
Schraubenmutter (J) und Kontermutter (K) lockern.
b. Stellmutter (L) drehen.
BEACHTEN:
Wenn das Seitenband nach der Spannrollenverstellung auf der Spannrollenseite nicht in der Spur läuft, steht die
Antriebsrolle wahrscheinlich nicht in einer Linie zum Tragrahmen. Die Antriebsrolle senkrecht stellen und dann die
Spannrolle erneut nachstellen.
c.
Die Mutter (J) und Kontermutter (K) anziehen.
4.12.6 Inspizieren der Lager von Seitenbandrollen
Die Lager der Seitenbandrollen sind nicht schmierbar. Um größtmögliche Lebensdauer zu erzielen, sollte die äußere
Dichtung nach je 200 Betriebsstunden (öfter bei häufigem Einsatz auf sandigen Böden) kontrolliert werden.
Wie folgt vorgehen, um mit einem Infrarotthermometer nach defekten Rollenlagern zu suchen:
1. Das Schneidwerk einschalten und die Seitenbänder ca.
3 Minuten laufen lassen.
2. Die Temperatur im Lager der Seitenbandrollen an jedem
Rollenträger (A), (B) und (C) an jedem Tragrahmen
kontrollieren. Die Lagertemperatur darf höchstens 44 °C
(80 °F) über der Umgebungstemperatur liegen.
Die Rollenlager ersetzen, die die empfohlene
Höchsttemperatur überschreiten. Anweisungen siehe:
•
4.12.8 Ersetzen des Spannrollenlagers am Seitenband-
Tragrahmen, Seite 440
•
4.12.11 Ersetzen des Lagers der Seitenband-
Antriebsrolle, Seite 446
4.12.7 Ausbauen der Spannrolle am Seitenband-Tragrahmen
Der Tragrahmen der Seitenbänder hat an beiden Enden eine Rolle. Eine ist die Spannrolle und eine die Antriebsrolle.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen oder Absinken der angehobenen
Maschine zu vermeiden, vor Verlassen des Fahrersitzes stets den Motor abstellen und den Zündschlüssel abziehen, die
Sicherheitsstützen in die Stützstellung bringen und sich erst dann unter die Maschine begeben.
GEFAHR
Sicherstellen, dass alle umstehenden Personen den Bereich verlassen haben.
262415
WARTUNG UND SERVICE
B
C

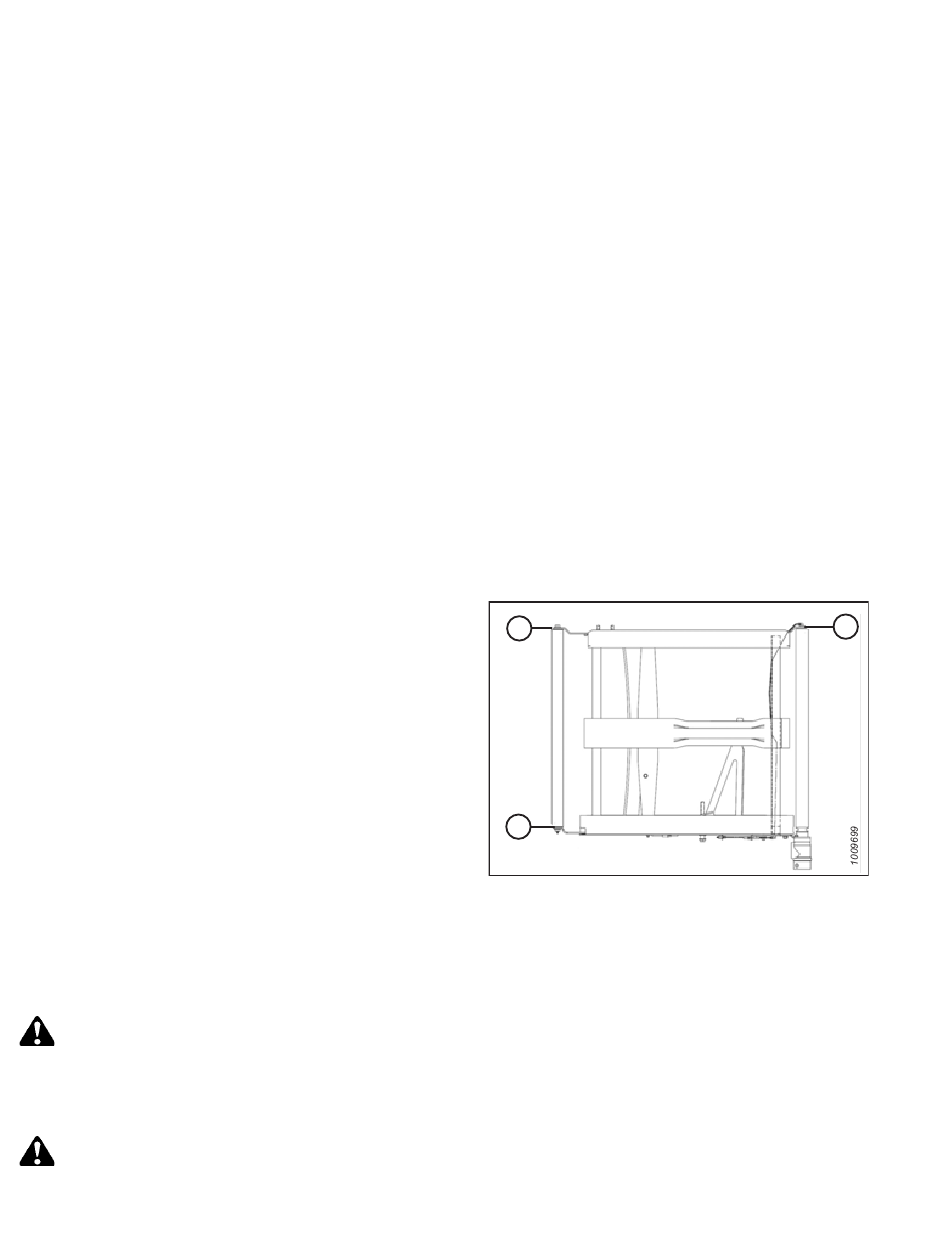

Abbildung 4.253: Rollenträger
438
4.2, Seite 437
und Abbildung
4.2, Seite 437
und Abbildung
4.252,
A
