5. Den Klappsplint (A) abziehen.
6. Die Sperrstifte (B) abziehen.
7. Die Radbaugruppe links (C) in Richtung
Schneidwerkrückseite aus der Halterung ziehen.
8. Die Radbaugruppe links (C) in die
Aufbewahrungshalterung (D) schieben. Das Rad muss nach
außen zeigen.
9. Den Sperrstift (B) einsetzen.
10. Den Klappsplint (A) einsetzen.
Umstellen der Vorderräder (links) auf Transportstellung
Die Vorderräder (links) befinden sich am nächsten zum Zugfahrzeug. Um das Schneidwerk für den Transport vorzubereiten,
die Räder auf den Boden absenken und sie in Fahrtrichtung ausrichten.
GEFAHR
Vor Arbeiten unter dem Schneidwerk: Um Personenschaden oder tödliche Verletzungen durch unerwartetes
Anspringen oder Absinken der angehobenen Maschine zu vermeiden, stets den Motor abstellen, den Zündschlüssel
abziehen und die Sicherheitsstützen in Stützstellung bringen.
GEFAHR
Sicherstellen, dass alle umstehenden Personen den Bereich verlassen haben.
VORSICHT
Abstand zu den Rädern halten und das Federbein vorsichtig ausklinken. (Die Räder fallen nach dem Ausklinken plötzlich
herunter.)
1. Den Motor starten.
2. Das Schneidwerk vollständig anheben.
262415
BETRIEB

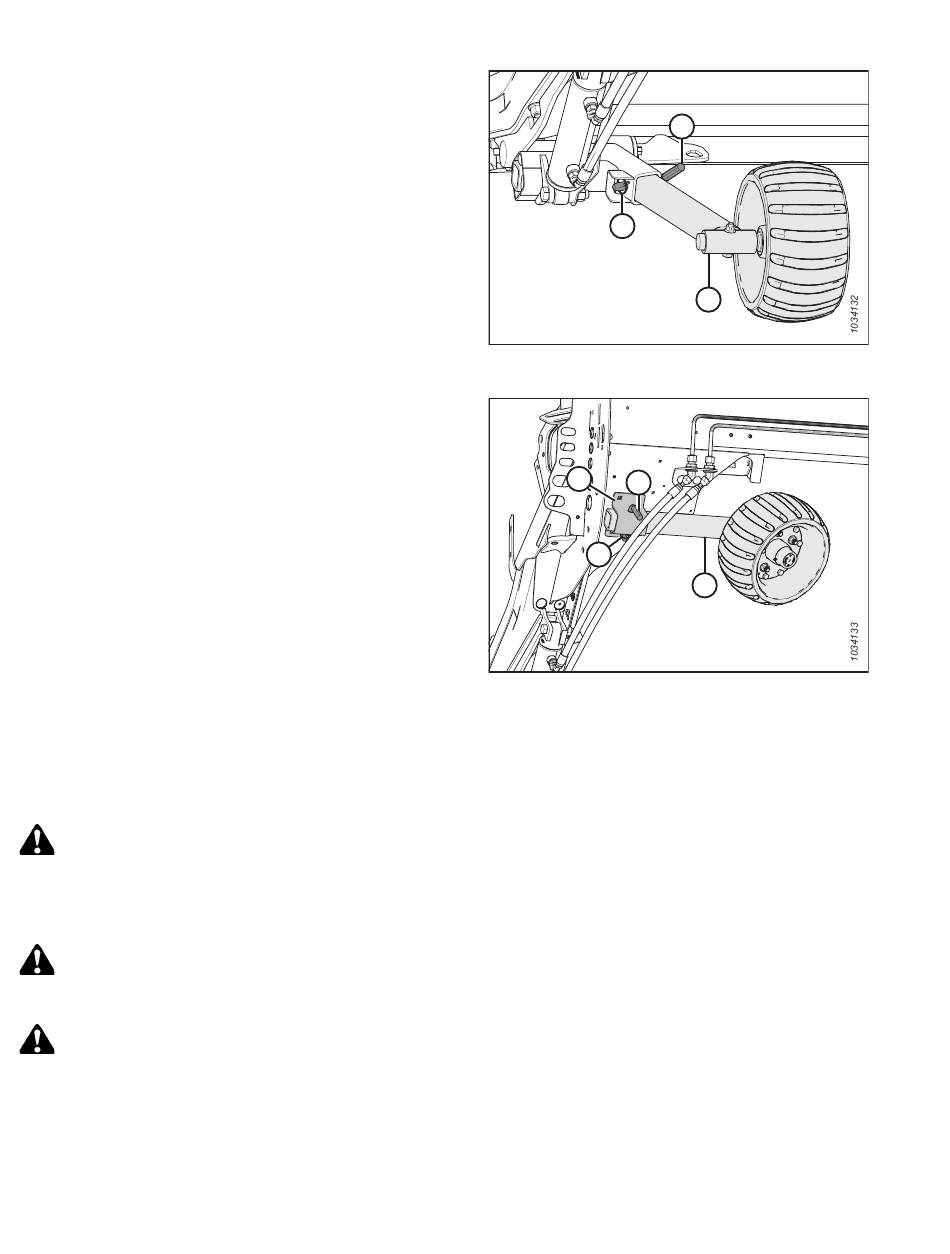

Abbildung 3.362: Radbaugruppe links
D
A
Abbildung 3.363: Radbaugruppe links
276
B
A
C
B
C
Revision A
