3. 6 m (20 Fuß) Zugseil an der Transportseite (A) des
Kabelbaums anbringen.
4. Die Schraube (B) entfernen, die das Kabel in der P-Klemme
fixiert. Die Schraube für den späteren Wiedereinbau
aufbewahren.
5. Das Kabel von der Zugösenseite (C) aus vorsichtig durch die
Aussparung in Gabelkopf (D) ziehen, bis das Zugseil sichtbar
wird, dann das Zugseil lösen und den Gabelkopfadapter
beiseite legen. Das Zugseil in der Zugdeichsel lassen.
6. Den Stecker für Schneidwerksseite (A) des Elektrokabels
durch Aussparung (B) im Klauenkupplungsadapter führen.
7. Zugseil (C) am Kabelbaum befestigen. Den Kabelbaum
vorsichtig durch die Zugdeichsel ziehen, wobei das Zugseil
an der Transportseite anliegt.
8. Sicherstellen, dass Schneidwerksseite (A) des Kabelbaums
48 cm (18 7/8 Zoll) über P-Klemme (D) hinausragt.
9. Das Kabel mit der in Schritt
Schraube in der P-Klemme fixieren.
262415
WARTUNG UND SERVICE
4, Seite 511
entfernten
C

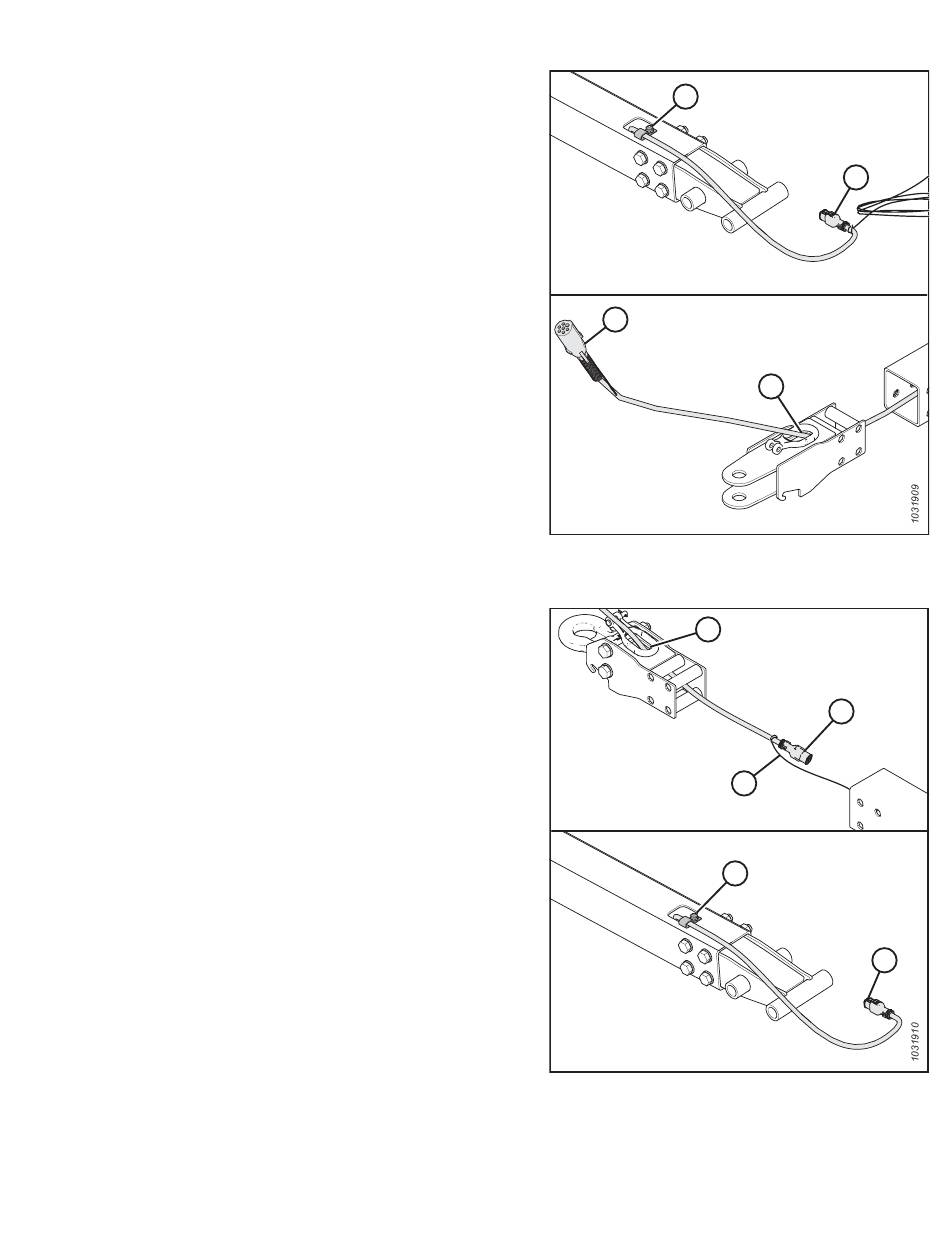

Abbildung 4.394: Ausbauen der
Klauenkupplungsadapters
Abbildung 4.395: Einbauen des Zugösenadapters
511
B
A
D
B
A
C
D
A
