9. Den Einzugsfinger (A) von innen in der Einzugstrommel
platzieren. Den Einzugsfinger (A) durch die Unterseite von
Führung (B) nach oben in Halter (C) einführen.
10. Den Finger mit dem Federstecker (D) am Halter sichern.
Sicherstellen, dass die runde Seite (S-förmige Seite) des
Federsteckers der Kettenantriebsseite der Einzugstrommel
gegenüberliegt.
WICHTIG:
Es ist wichtig, dass der Federstecker so wie in diesem
Arbeitsschritt beschrieben eingesetzt wird. Andernfalls
kann er während des Betriebs herausfallen. Wenn Finger
verloren gehen, kann das Schneidwerk das Erntegut
möglicherweise nicht wie vorgesehen dem Dreschwerk
zuführen. Außerdem können Finger, die in die
Einzugstrommel fallen, interne Komponenten beschädigen.
BEACHTEN:
Sicherstellen, dass die geschlossene Seite des Federsteckers
in die Richtung zeigt, in der sich die Einzugstrommel dreht.
11. Die Abdeckung (B) mit den Schrauben (A) sichern. Die
Schrauben auf 9 Nm (80 lbf ft) anziehen.
BEACHTEN:
An den neuen Schrauben (A) ist Schraubensicherungsmittel
aufgetragen, das sich beim Ausbauen ablöst. Vor dem
Wiedereinbau der Schrauben (A) mittelstarkes
Schraubensicherungsmittel (Loctite® 243 oder gleichwertig)
auf die Schraubengewinde auftragen.
Kontrollieren der Einzugsfingersteuerung
Die Einzugstrommel hat Finger, die aus- und einfahren, um das Erntegut in den Schrägförderer des Mähdreschers zu ziehen.
Dieses Verfahren bestimmt, wo sich die Finger befinden, wenn sie vollständig aus der Einzugstrommel herausgezogen sind.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen oder Absinken der angehobenen
Maschine zu vermeiden, vor Verlassen des Fahrersitzes stets den Motor abstellen und den Zündschlüssel abziehen, die
Sicherheitsstützen in die Stützstellung bringen und sich erst dann unter die Maschine begeben.
WARNUNG
Sicherstellen, dass alle umstehenden Personen den Bereich verlassen haben.
1. Den Motor starten.
2. Die Haspel vollständig anheben.
262415
WARTUNG UND SERVICE

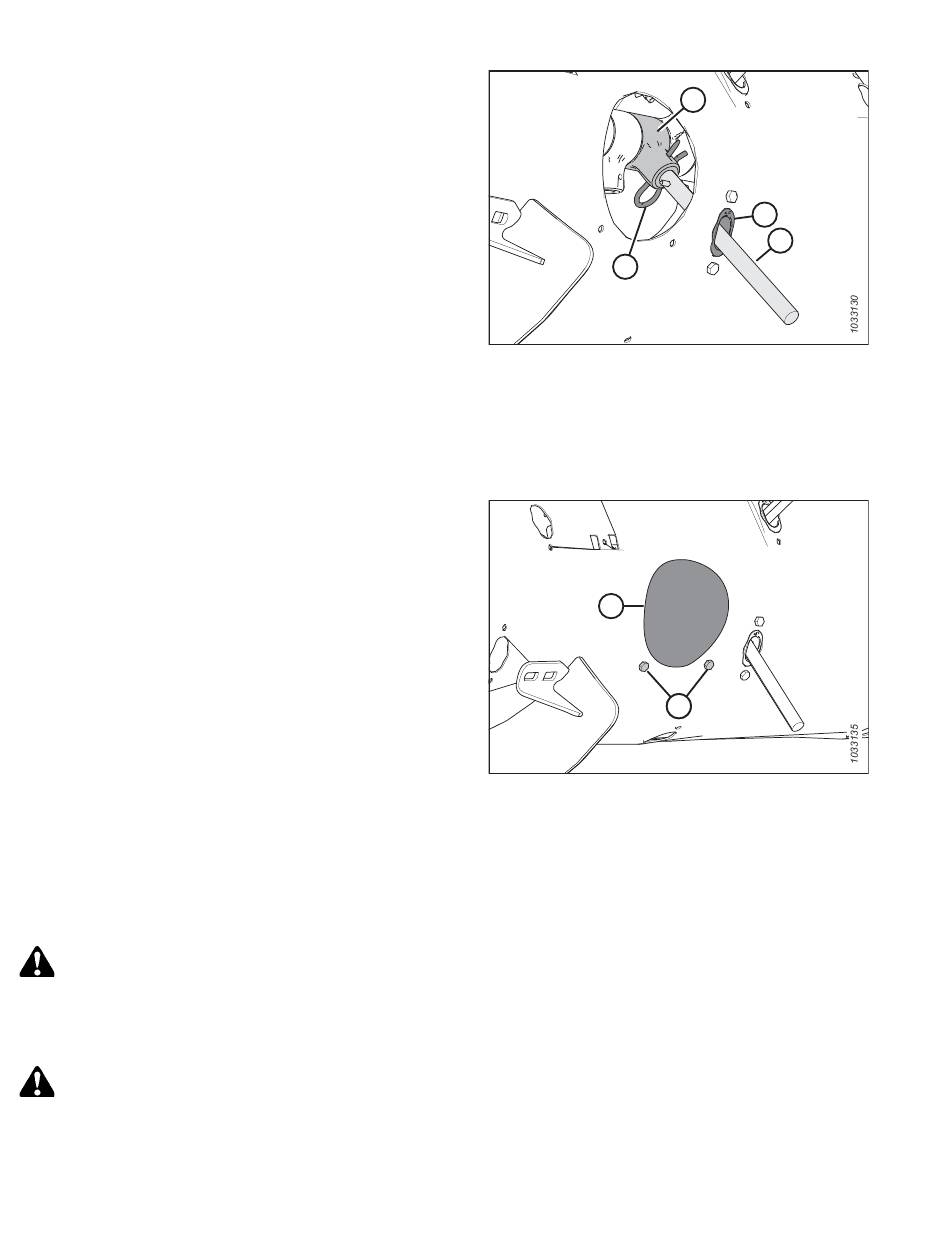

Abbildung 4.106: Einzugsfinger
Abbildung 4.107: Abdeckung Montageöffnung an der
Einzugstrommel
352
C
B
A
D
B
A A
Revision A
