5. Die Federnut im Kettenrad (B) auf den Passstift der
Motorwelle ausrichten. Das Kettenrad auf die Welle
schieben. Mit der Kronenmutter (A) sichern.
6. Die Kronenmutter (A) auf 12 Nm (106 lbf in) anziehen.
7. Den Sicherungssplint einsetzen. Falls nötig, die
Kronenmutter (A) eine Kerbe weiterdrehen, damit der
Sicherungssplint eingesetzt werden kann.
8. Die Antriebskette (A) auf das Antriebskettenrad (B)
montieren.
9. Falls für diesen Arbeitsgang Befestigungsteile (A) gelockert
wurden, sicherstellen, dass pro Schraube (B) drei Belleville-
Unterlegscheiben eingesetzt wurden (siehe Abbildung).
10. Die Belleville-Unterlegscheiben so einsetzen, dass der Rand
der ersten Unterlegscheibe (C) am Gussteil anliegt, und die
Ränder der nächsten beiden Unterlegscheiben (D) einander
anliegen.
11. Die Schraubenmuttern (A) festziehen, bis die Tellerfedern
platt sind (47–54 Nm [35–40 lbf•ft]).
12. Jede Mutter (A) um eine 3/4-Drehung zurückdrehen.
13. Die Antriebskette spannen. Eine Anleitung finden Sie im
Abschnitt
Spannen der Haspelantriebskette, Seite
262415
WARTUNG UND SERVICE

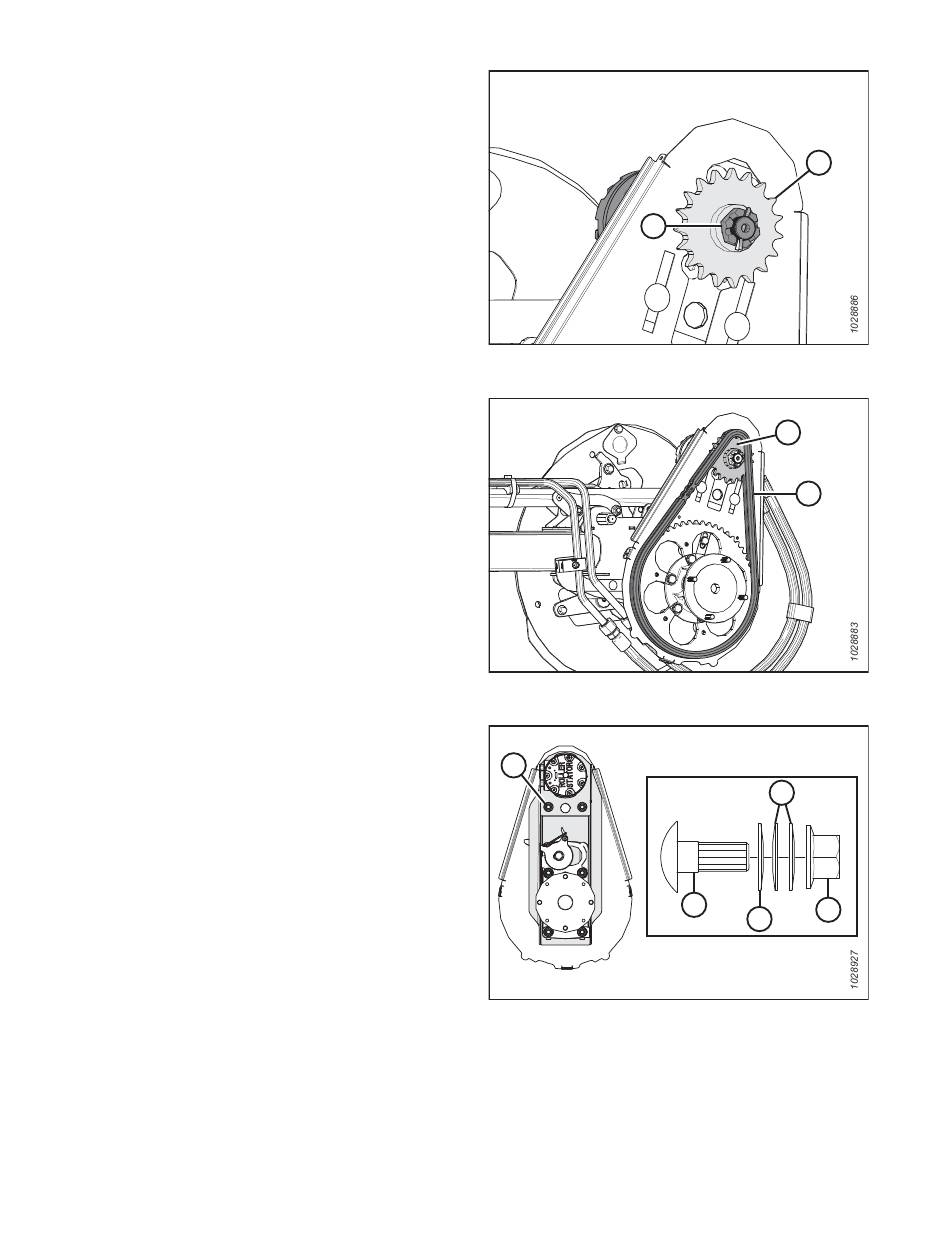

Abbildung 4.362: Haspelantrieb
Abbildung 4.363: Haspelantrieb
A
Abbildung 4.364: Aufnahme Haspelantriebsmotor
482.
492
B
A
B
A
D
B
A
C
Revision A
