11. An der Kurvenscheibenseite am betroffenen Fingerträger
die Seitenblechaufnahme (A) einbauen.
12. Die Haspel-Seitenbleche wieder montieren. Eine Anleitung
finden Sie im Abschnitt
Seite
470.
Mittlere und äußere Buchsen
13. Die Lagerschalen (B) an der flanschlosen Seite des
Fingerträgers (A) (neben dem Fingerträgerblech) ansetzen
und den Zapfen der jeweiligen Buchsenhälfte in das
Fingerträgerloch stecken.
14. Den Fingerträger (A) auf die Buchse (B) schieben. Den
Fingerträger an der Scheibe an seinem ursprünglichen Platz
positionieren.
15. Die zuvor ausgebauten Finger wieder einbauen. Eine
Anleitung finden Sie in diesem Abschnitt:
•
Ausbauen der Kunststoffhaspelfinger, Seite 462
•
Ausbauen der Metallhaspelfinger, Seite 460
16. Die Buchsenklammer (A) an dem Fingerträger neben der
flanschlosen Seite der Buchse (B) einbauen.
17. Die Klammer (A) an der Buchse (B) so ansetzen, dass die
Seitenkanten der Klammer und der Buchse bündig sind,
wenn die Klammer in die Buchsennut eingesetzt wird und
wenn die Verriegelungslaschen im Eingriff sind.
262415
WARTUNG UND SERVICE
4.13.6 Seitenbleche an der Haspel,

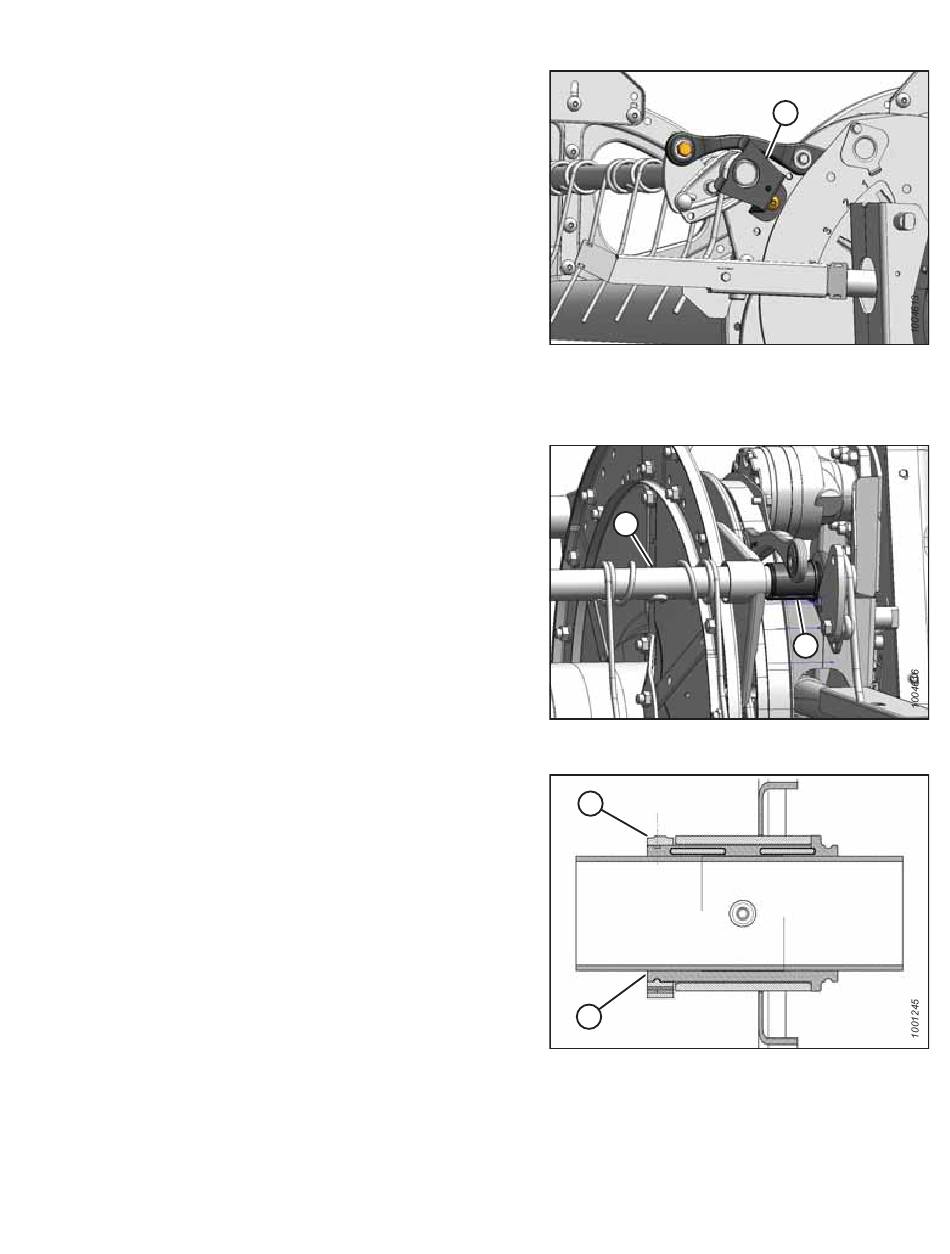

Abbildung 4.312: Kurvenscheibenseite
A
Abbildung 4.313: Kurvenscheibenseite
A
B
Abbildung 4.314: Buchse
469
A
B
Revision A
