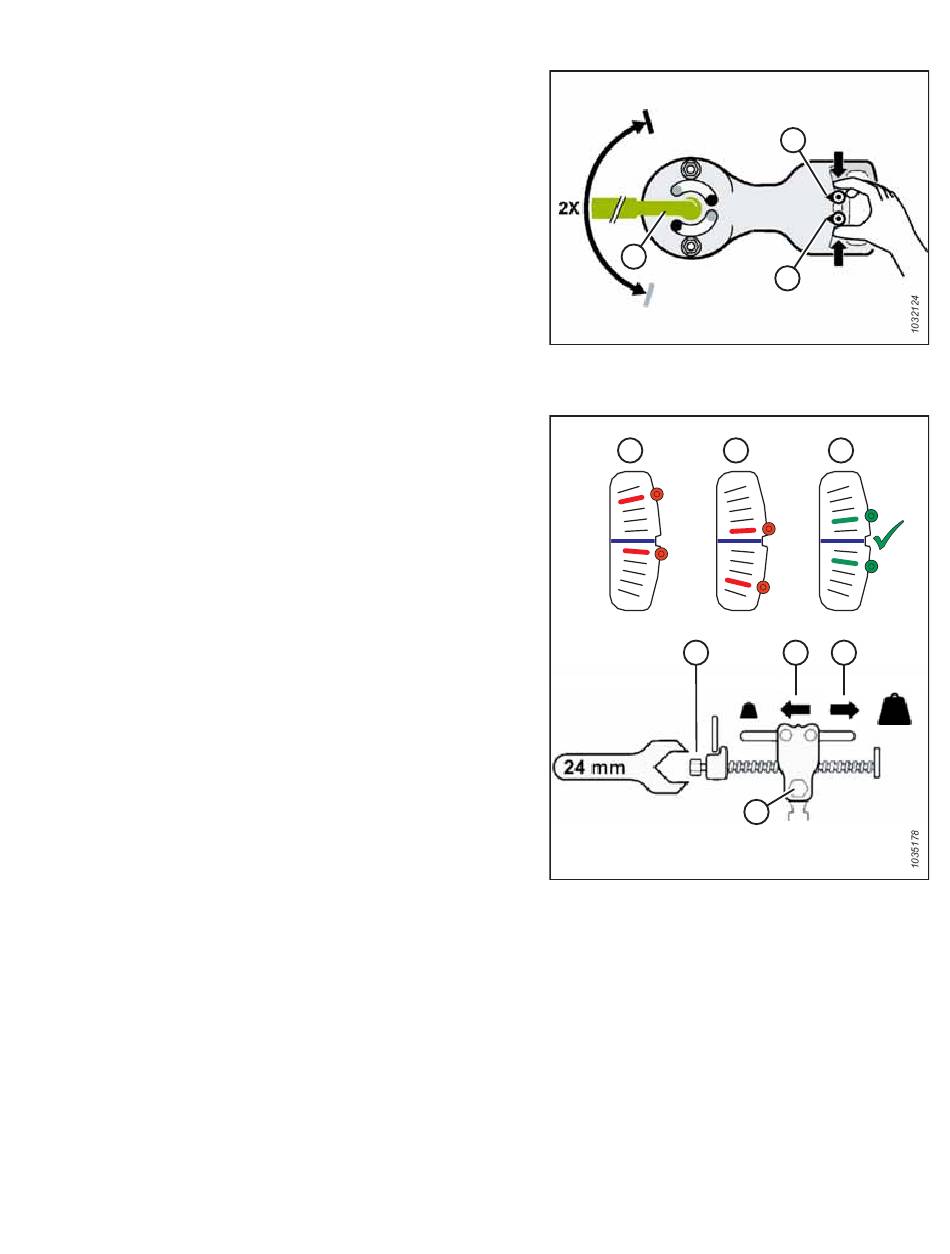

19. Auf der Seitenflügel-Kontrollplatte die beiden Zeiger (A) und
(B) mit den Fingern zusammendrücken.
20. Mit Multitool (C) die Seitenflügel-Kontrollplatte nach oben
schwenken, bis der Stift am Ende der Nut ansteht. Der
untere Zeiger (B) wandert nach unten, um den ersten
Messwert anzuzeigen.
21. Mit dem Multitool (C) die Seitenflügel-Kontrollplatte nach
unten drehen, bis der Stift am Ende der Nut ansteht. Der
obere Anzeiger (D) wandert nach oben und zeigt den
zweiten Messwert an.
22. Den Messwert auf der Seitenflügel-Kontrollplatte wie folgt
interpretieren:
• Wenn der Seitenflügel zu leicht (A) eingestellt ist, den
Auflagedruck erhöhen. Dazu Justierschraube (A) so
drehen, dass sich Schelle (E) in Richtung (F) bewegt. Den
Seitenflügelabgleich noch einmal prüfen. Den
Seitenflügelabgleich einstellen, bis der Seitenflügel in
der Balance ist (C).
• Wenn der Seitenflügel zu schwer (B) eingestellt ist,
niedrigeren Auflagedruck einstellen. Dazu
Justierschraube (D) so drehen, dass sich Schelle (E) in
Richtung (G) bewegt. Den Seitenflügelabgleich noch
einmal prüfen. Den Seitenflügelabgleich einstellen, bis
der Seitenflügel in der Balance ist (C).
• Wenn der Seitenflügel abgeglichen (C) ist, besteht kein
Handlungsbedarf. Mit dem nächsten Schritt fortfahren.
23. Die Verriegelung der Seitenflügel oben einrücken (Stellung
LOCK).
24. Falls die Verriegelung nicht greift, den Seitenflügel mit dem
Multitool nach oben/unten bewegen, bis sie einrückt.
262415
BETRIEB
C
Abbildung 3.172: Anzeiger für Seitenflügelabgleich
links
A
Abbildung 3.173: Kontrollplatte für
Seitenflügelabgleich links
159
A
B
B
C
D
G
F
D
E
G
E
Revision A
