1. Zum Einbauen der Buchsenklammern (C) eine
Wasserrohrzange (A) verwenden. Dazu die Rohrzange in
einen Schraubstock klemmen und in beide Backen eine
Kerbe (B) schleifen, mit der sich die Klammer
wie abgebildet greifen lässt.
Buchsen an Kurvenscheibenseite
2. Die Lagerschalen (B) an der flanschlosen Seite des
Fingerträgers (A) (neben dem Fingerträgerblech) ansetzen
und den Zapfen der jeweiligen Buchsenhälfte in das
Fingerträgerloch stecken.
3. Den Fingerträger (A) nach außen schieben und so die
Buchse (B) in das Fingerträgerblech einführen. Wenn
Fingerträgeraufnahmen vorhanden sind, sicherstellen, dass
die Buchsen dort in die Aufnahme rutschen.
4. Die zuvor ausgebauten Finger wieder einbauen. Siehe auch
folgende Arbeitsgänge, falls nötig:
•
Ausbauen der Kunststoffhaspelfinger, Seite 462
•
Ausbauen der Metallhaspelfinger, Seite 460
5. Die Buchsenklammer (A) an dem Fingerträger neben der
flanschlosen Seite der Buchse (B) einbauen.
6. Die Klammer (A) an der Buchse (B) so ansetzen, dass die
Seitenkanten der Klammer und der Buchse bündig sind,
wenn die Klammer in die Buchsennut eingesetzt wird und
wenn die Verriegelungslaschen im Eingriff sind.
262415
WARTUNG UND SERVICE

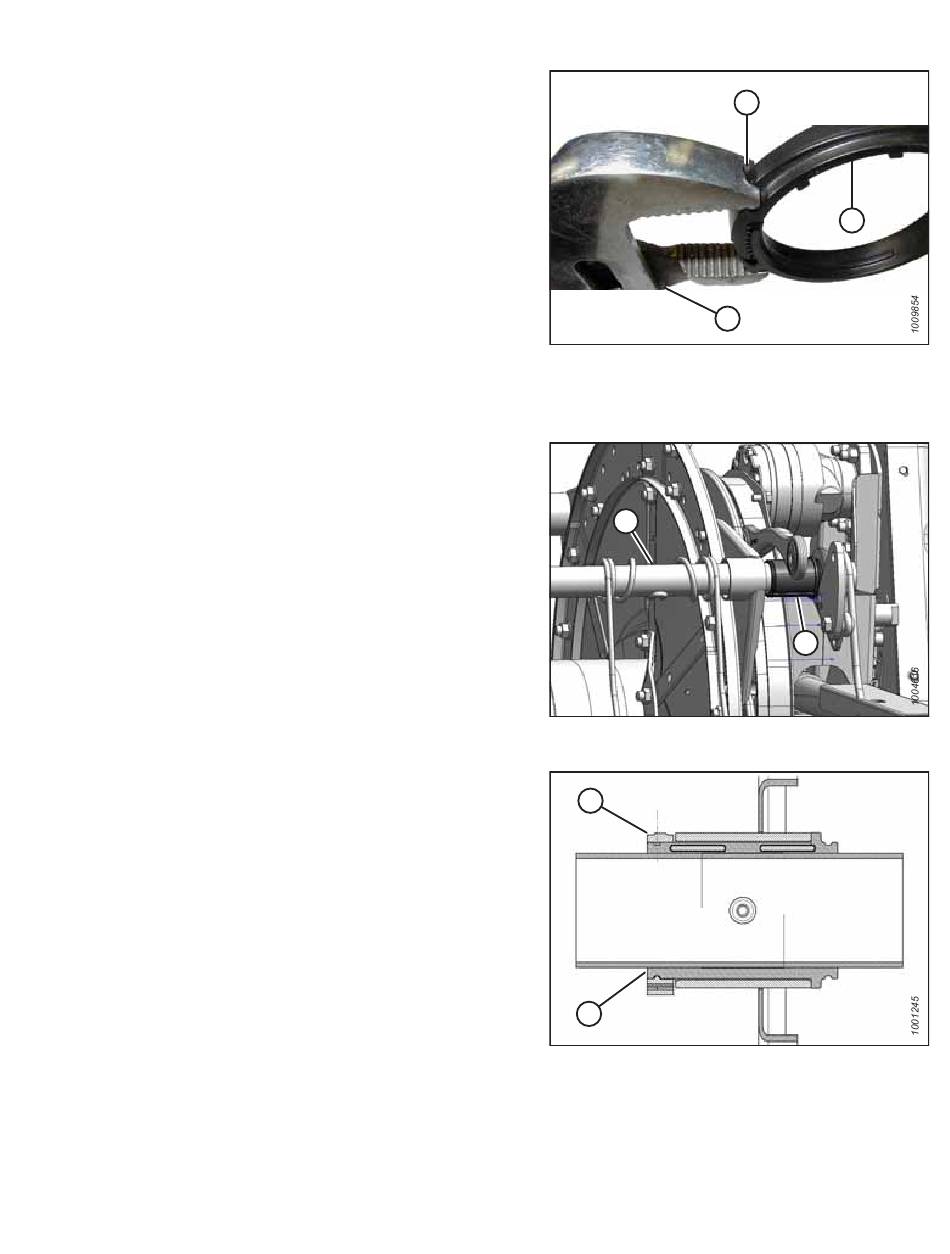

Abbildung 4.306: Wasserrohrzange
