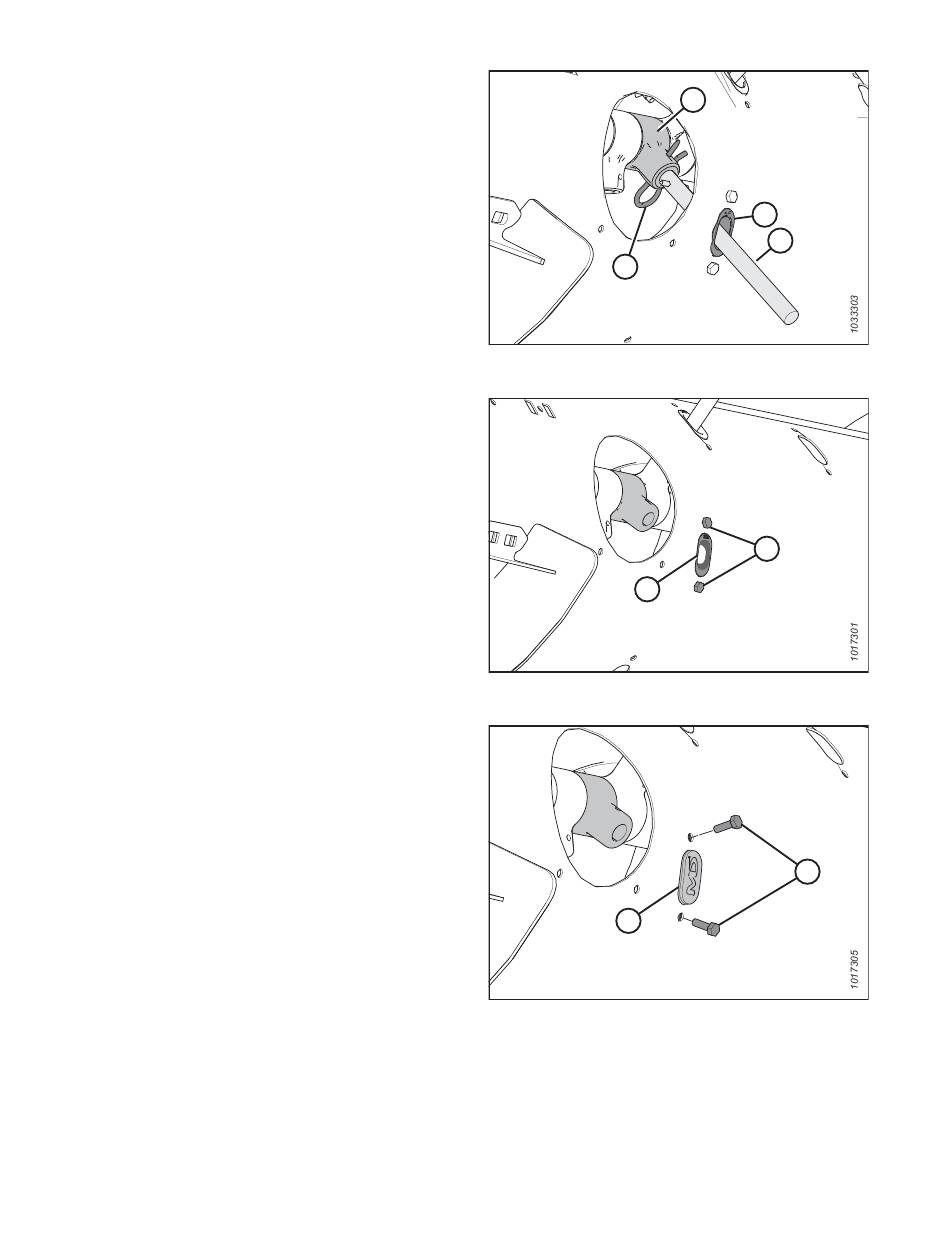

6. Den Einzugsfinger wie folgt ausbauen:
a.
Federstecker (A) abziehen.
b. Den Finger (B) aus dem Fingerhalter (C) ziehen.
c.
Finger (B) durch die Führung (D) und in die
Einzugstrommel schieben.
d. Den Finger aus der Zugangsöffnung der
Einzugstrommel ziehen.
BEACHTEN:
Wenn der Einzugsfinger beschädigt ist, etwaige Reste aus
Halter (C) und dem Trommel-Inneren entfernen.
7. Die beiden Schrauben (A) und Hammerkopfmuttern (nicht
abgebildet) ausbauen und aufbewahren. Diese sichern die
Fingerführung (B) an der Einzugstrommel. Fingerführung (B)
ausbauen.
8. Den Stopfen (A) von innen her an der Aussparung ansetzen.
Mit zwei M6-Sechskantschrauben (B) und Blechmuttern
sichern. Die Befestigungselemente auf 9 Nm (80 lbf in)
anziehen.
BEACHTEN:
An den neuen Schrauben (B) ist Schraubensicherungsmittel
aufgetragen, das sich beim Ausbauen ablöst. Vor dem
Wiedereinbau der Schrauben (B) mittelstarkes
Schraubensicherungsmittel (Loctite® 243 oder gleichwertig)
auftragen.
262415
BETRIEB
Abbildung 3.109: Einzugsfinger
Abbildung 3.110: Einzugsfingeraussparung
Abbildung 3.111: Stopfen
118
C
D
B
A
A
B
A
B
Revision A
