21. Das neue Einzugsförderband über die Antriebsrolle (A)
ziehen. Dabei darauf achten, dass die Führungen des
Seitenbands in die Rillen (B) der Antriebsrolle einrutschen.
22. Das Seitenband an der Unterseite des Tragrahmens entlang
zur Spannrolle (C) und über diese ziehen.
23. Die Seitenbandtrennstelle mit Verbindungslaschen (B)
verbinden. Die Laschen mit Muttern und Schrauben (A)
sichern.
WICHTIG:
Sicherstellen, dass die Schraubenköpfe zur Rückseite des
Tragrahmens zeigen. Die Schrauben nur so weit anziehen,
bis die Enden der Schrauben mit den Muttern bündig sind.
24. Die Spannrolle wieder in die Arbeitsstellung bringen.
25. Mittelstarkes Schraubensicherungsmittel (Loctite
gleichwertig) auf die Gewinde (A) der Befestigungsteile
auftragen.
26. Auf der Seite des Tragrahmens, auf der das Gussteil beim
Entfernen der Befestigungsteile heruntergefallen ist, die
Befestigungselemente (A) wieder einbauen, um das Gussteil
der Spannrolle (B) am Rahmen zu befestigen.
27. Die vorherigen zwei Schritte auf der gegenüberliegende
Seite des Tragrahmens wiederholen.
28. Die Schraube (A) mit 12 Nm (106 lbf in) anziehen.
WICHTIG:
Die Schraube (A) noch NICHT vollständig anziehen.
29. Die Bandspannung einstellen. Eine Anleitung finden Sie im
Abschnitt
4.10.2 Prüfen und Nachstellen der Spannung des
Einzugsförderbands, Seite
262415
WARTUNG UND SERVICE
®
243 oder
404.
B

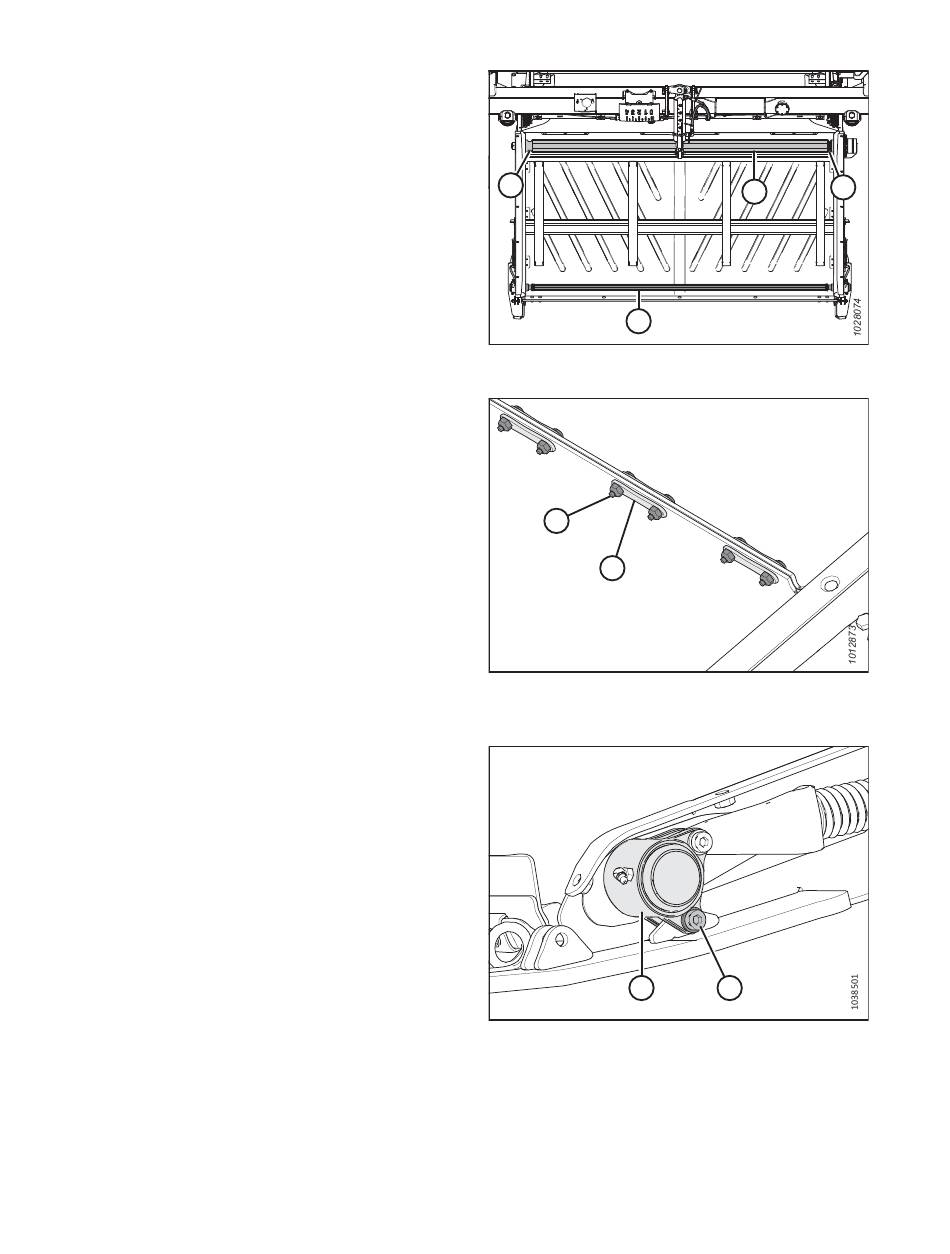

Abbildung 4.181: Einzugsförderband des Floatmoduls
A
B
Abbildung 4.182: Verbinderplatten des
Einzugsförderbandes
Abbildung 4.183: Lagergussteil für Spannrolle
402
A
C
B
A
Revision A
B
